FOD420V

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: 1 DIP-6 通孔安装 7.8mm*7mm*4mm
供应商型号: 512-FOD420V
供应商: Mouser
标准整包数: 1

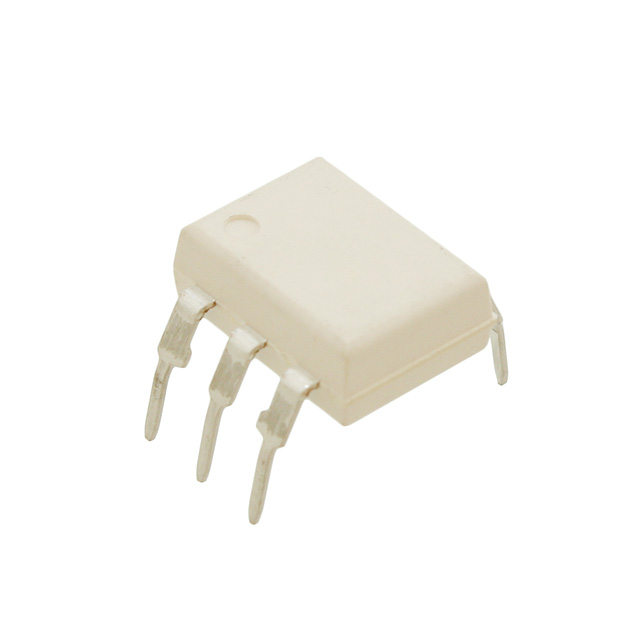

ON SEMICONDUCTOR 隔离器 FOD420V

FOD420V概述

    6-Pin DIP High dv/dt Random Phase Triac Drivers: FOD420, FOD4208, FOD4216, FOD4218

    1. 产品简介


    产品类型:FOD420、FOD4208、FOD4216和FOD4218是6脚双列直插(DIP)封装的光电耦合器,内置随机相位双向晶闸管(Triac),能够驱动离散Triac。
    主要功能:
    - 内置红外发射二极管与双向晶闸管耦合。
    - 支持高电流输出和高电压阻断能力,适用于工业控制、照明控制、固态继电器等领域。
    应用领域:
    - 固态继电器
    - 工业控制
    - 照明控制
    - 静态电源开关
    - 交流电机启动器

    2. 技术参数


    电气特性:
    - 触发电流:FOD420 和 FOD4208 触发电流最大为2mA,FOD4216 和 FOD4218 为1.3mA。
    - 额定电流:峰值连续通态电流300mA。
    - 反向电压:6V。
    - 峰值关断电压:FOD420 和 FOD4216 为600V,FOD4208 和 FOD4218 为800V。
    - 输入至输出耐压:VPR测试电压高达1360Vpeak,VPR最高工作绝缘电压为850Vpeak。
    - 隔离度:稳态隔离电压达5000VAC RMS。
    工作环境:
    - 存储温度范围:-55°C 至 +150°C。
    - 操作温度范围:-55°C 至 +100°C。
    - 引脚焊接温度:260°C,持续10秒。

    3. 产品特点和优势


    独特功能:
    - FOD4216 和 FOD4218 采用高效率红外发射二极管,触发灵敏度提高。
    - 适用于多种高电压和大电流应用,如固态继电器和电机控制。
    - 符合RoHS标准,无铅,环保。
    市场竞争力:
    - 高触发灵敏度,降低功耗并提升系统可靠性。
    - 大电流和高电压特性使其成为工业控制领域的首选。
    - 安全认证广泛,确保产品的长期稳定运行。

    4. 应用案例和使用建议


    应用案例:
    - 用于电机启动器的线路切换。在图1电路中,"hot"侧的线路被切换,负载连接到"cold"或"neutral"侧。
    - 图2展示了用于反向并联SCR驱动器的电路设计,通过On Semiconductor的双向晶闸管驱动器实现。
    使用建议:
    - 在高感性负载下,需调整39Ω电阻以实现有效消波。
    - 考虑到电流通量,合理布置电容和电阻,确保系统稳定性。

    5. 兼容性和支持


    - 兼容性:该产品可与其他标准6脚DIP封装的电子元器件兼容。
    - 支持:厂商提供详细的订购和运输信息,确保客户能够便捷地获取和使用产品。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - 问题:设备出现过热现象。
    - 解决方案:检查散热措施是否到位,必要时增加散热片或更改散热方式。
    - 问题:触发灵敏度低。
    - 解决方案:检查触发电流是否达到要求值,确保接线正确且无损坏。

    7. 总结和推荐


    综合评估:
    - FOD420、FOD4208、FOD4216和FOD4218系列器件具备优异的电气特性和可靠性,适用于工业控制和电机控制等高要求的应用环境。
    - 高触发灵敏度和强电流驱动能力显著提升了系统的稳定性和响应速度。
    推荐使用:
    - 这些产品在高电流和高电压环境下表现出色,是工业控制系统中值得信赖的选择。强烈推荐在相关应用中使用这些产品。

FOD420V参数

参数
数据速率 -
通道数量 1
长*宽*高 7.8mm*7mm*4mm
通用封装 DIP-6
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

FOD420V厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FOD420V数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 隔离器 ON SEMICONDUCTOR FOD420V FOD420V数据手册

FOD420V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.646 ¥ 39.2587
10+ $ 3.146 ¥ 26.5837
25+ $ 3.058 ¥ 25.8401
100+ $ 2.538 ¥ 21.4461
250+ $ 2.484 ¥ 20.9898
500+ $ 2.1384 ¥ 18.0695
1000+ $ 1.8795 ¥ 15.8818
2000+ $ 1.8165 ¥ 15.3494
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 39.25
