首页  >  产品百科  >  FOD410V

FOD410V

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: 1 DIP-6 通孔安装
供应商型号: 512-FOD410V
供应商: Mouser
标准整包数: 1

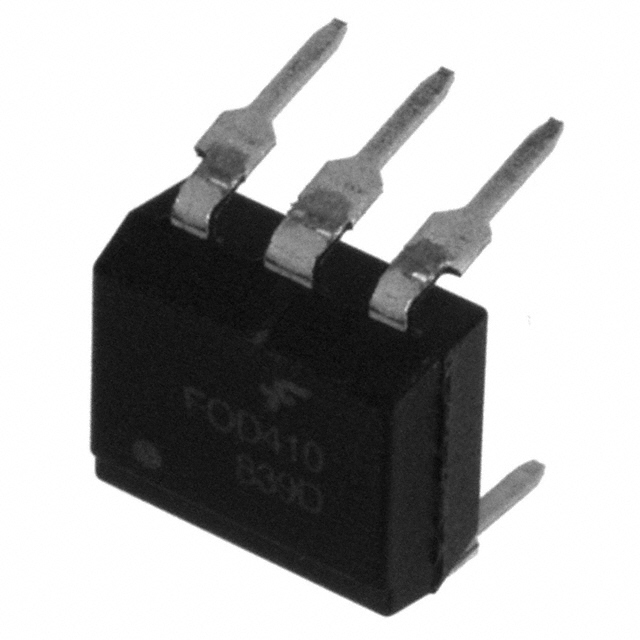

ON SEMICONDUCTOR 隔离器 FOD410V

FOD410V概述

    高质量文章:FOD410、FOD4108、FOD4116 和 FOD4118 零交叉双向晶闸管驱动器技术手册

    产品简介


    FOD410、FOD4108、FOD4116 和 FOD4118 是一款由红外发光二极管(LED)耦合而成的混合型双向晶闸管(Triac)驱动器,用于驱动离散式双向晶闸管。这些设备封装在一个标准的6引脚双列直插式(DIP)封装中。主要功能包括零电压开关、高输入输出隔离电压等。它们广泛应用于固态继电器、工业控制、照明控制等领域。

    技术参数


    - 峰值正向电流: 300 mA
    - 最大反向电压:
    - FOD410 和 FOD4116: 600 V
    - FOD4108 和 FOD4118: 800 V
    - 触发敏感度:
    - FOD4116 和 FOD4118: 1.3 mA
    - FOD410 和 FOD4108: 2 mA
    - 静态 dv/dt: 10,000 V/μs
    - 安全认证: UL1577,5,000 VAC RMS,持续1分钟;DIN-EN/IEC60747-5-5
    - 工作温度范围: -55°C 到 +100°C
    - 封装尺寸: 7.3x6.5 mm, 引脚间距2.54 mm

    产品特点和优势


    - 高触发敏感度: 较低的触发电流使得器件更容易被激活,适用于需要高效控制的应用场景。
    - 高耐压能力: 针对高压应用设计,最高可达800 V。
    - 零电压切换: 减少电路切换时的浪涌电流,提高系统稳定性。
    - 环境友好: 符合RoHS标准,无铅设计,符合环保要求。

    应用案例和使用建议


    根据手册中的典型应用图(图1和图2),这些器件可应用于交流电路中需要高速切换的场合。例如,在一个热电转换应用中,通过将负载连接到冷端或中性线来实现对交流电路的快速开关控制。对于高度感性负载(功率因数<0.5),建议电阻值调整为360 Ω以确保稳定的性能。
    使用建议:
    - 在选择外接电阻和电容时,要根据具体应用中的Triac和负载特性进行调整,以达到最佳的阻尼效果。
    - 确保所有连接正确,特别是不要在指定引脚上进行不当连接(如引脚1)。

    兼容性和支持


    - 兼容性: 这些器件与其他标准6引脚DIP封装的元件兼容。
    - 技术支持: ON Semiconductor提供了全面的技术支持和文档资源,包括在线技术支持网站、技术图书馆等。

    常见问题与解决方案


    1. 问题: 触发电流设置过高。
    - 解决方案: 调整外部电阻(Rin)以减小电流至推荐值。
    2. 问题: 加载启动时出现不稳定现象。
    - 解决方案: 检查负载连接是否正确,并确保外接电容(0.01 μF)和电阻(39 Ω)安装到位。
    3. 问题: 需要频繁更换器件。
    - 解决方案: 确认器件是否工作在额定参数内,并注意散热管理。

    总结和推荐


    FOD410、FOD4108、FOD4116 和 FOD4118 系列双向晶闸管驱动器凭借其高效的触发性能、高耐压能力和良好的电气隔离性,在工业控制和固态继电器领域有着广泛的应用前景。特别适合需要高效能和高稳定性的应用场合。鉴于其优良的特性和广泛的支持,强烈推荐在相关项目中选用。
    文章结束
    本篇文章详细介绍了FOD410系列双向晶闸管驱动器的技术规格、应用案例及建议,希望能够帮助读者更好地理解和使用该系列产品。

FOD410V参数

参数
数据速率 -
通道数量 1
7.8mm(Max)
7mm(Max)
4mm(Max)
通用封装 DIP-6
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

FOD410V厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FOD410V数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 隔离器 ON SEMICONDUCTOR FOD410V FOD410V数据手册

FOD410V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.6455 ¥ 30.8045
10+ $ 2.4725 ¥ 20.8926
100+ $ 1.7496 ¥ 14.7841
500+ $ 1.566 ¥ 13.2327
1000+ $ 1.512 ¥ 12.7764
库存: 998
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 30.8
