首页  >  产品百科  >  FOD4108V

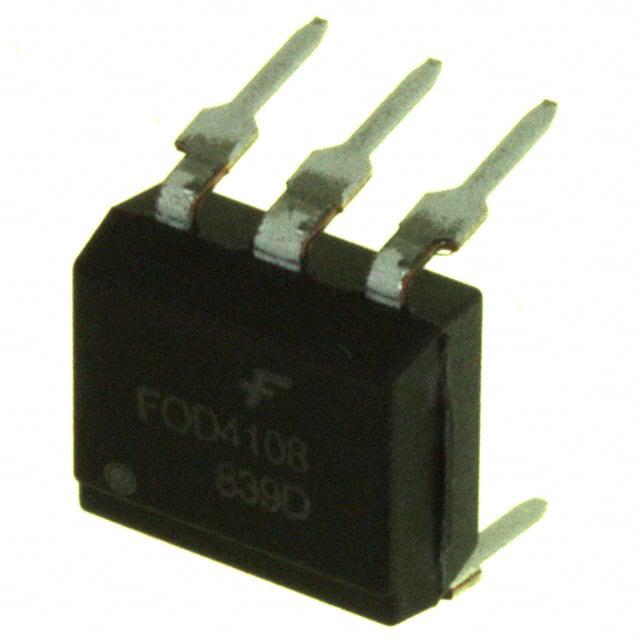

FOD4108V

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: 1 DIP-6 通孔安装 7.8mm*7mm*4mm
供应商型号: 512-FOD4108V
供应商: Mouser
标准整包数: 1
ON SEMICONDUCTOR 隔离器 FOD4108V

FOD4108V概述

    # 高效零电压交叉双向晶闸管驱动器——FOD410/FOD4108/FOD4116/FOD4118

    产品简介


    基本介绍
    FOD410, FOD4108, FOD4116 和 FOD4118 系列设备是一系列高性能的双向晶闸管驱动器,通过一个红外发光二极管(IR LED)耦合到由两个反向并联的 SCR 形成的混合双向晶闸管上。这些设备能够驱动独立的双向晶闸管,适用于各种工业控制、固态继电器、照明控制及静态功率开关等领域。
    主要功能
    - 实现高dv/dt(最大10,000 V/µs)
    - 零电压过零触发(Zero-Voltage Crossing)
    - 高峰值电流(300 mA)
    - 支持高电压工作(600V至800V)
    应用领域
    - 固态继电器
    - 工业控制
    - 照明控制
    - 静态功率开关
    - 交流电机启动

    技术参数


    关键规格
    - 峰值电流:300 mA(最大)
    - 高阻断电压:600 V(FOD410, FOD4116)/ 800 V(FOD4108, FOD4118)
    - 高触发灵敏度:1.3 mA(FOD4116, FOD4118)/ 2 mA(FOD410, FOD4118)
    - 静态dv/dt:10,000 V/µs
    - 绝缘测试电压:5000 VRMS(UL认证,持续1分钟)
    工作环境
    - 存储温度:-55°C 到 +150°C
    - 操作温度:-55°C 到 +100°C
    - 结温:-55°C 到 +125°C

    产品特点和优势


    FOD410, FOD4108, FOD4116 和 FOD4118 具备多种独特的功能,例如高dv/dt特性、零电压过零触发、高触发灵敏度等,使其在多种应用场景中表现优异。特别是其卓越的触发灵敏度(如FOD4116 和 FOD4118 的1.3 mA),使得在设计和安装时更为灵活。

    应用案例和使用建议


    应用实例
    根据手册中的典型电路图,这些设备适用于高压线路开关和逆变器驱动。例如,用于控制照明系统的固态继电器。这种设备非常适合于需要在高电压环境下进行精确控制的应用场合。
    使用建议
    - 当应用于高感性负载时,建议增加阻尼电阻以确保稳定性和可靠性。
    - 在连接负载时,需确保所选电阻和电容值与特定三极管和负载相匹配,以防止不必要的触发或损坏。

    兼容性和支持


    FOD410 系列具有良好的兼容性,可与现有的电子元件和设备集成。制造商提供了详细的订购信息和支持服务,包括技术文档、样品、测试报告等,以帮助用户更好地理解和使用该系列产品。

    常见问题与解决方案


    常见问题与解答
    - 问题:在高湿度环境中使用时,设备的稳定性如何?
    - 解答: FOD410 系列经过严格的绝缘测试,具备出色的湿气稳定性。即使在高湿度环境下,仍能保持稳定的工作性能。

    - 问题:如何正确选择负载电阻值以确保最佳性能?
    - 解答: 根据手册中的建议,选择合适的电阻值对于确保良好的触发特性和系统稳定性至关重要。可以通过计算和试验确定最佳的负载电阻值。

    总结和推荐


    综上所述,FOD410, FOD4108, FOD4116 和 FOD4118 系列双向晶闸管驱动器是市场上非常出色的产品。它们在零电压触发、高dv/dt特性、高触发灵敏度等方面具有显著的优势,特别是在高压开关和固态继电器应用中表现出色。强烈推荐此系列的产品给那些寻求高效、可靠且安全的电子控制解决方案的专业人士。
    通过上述详细介绍,希望用户能够充分理解 FOD410 系列产品的优势和适用场景,为您的项目选择最合适的电子元器件。

FOD4108V参数

参数
数据速率 -
通道数量 1
长*宽*高 7.8mm*7mm*4mm
通用封装 DIP-6
安装方式 通孔安装
零件状态 在售
包装方式 管装

FOD4108V厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FOD4108V数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 隔离器 ON SEMICONDUCTOR FOD4108V FOD4108V数据手册

FOD4108V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.8065 ¥ 32.1649
10+ $ 2.6105 ¥ 22.0587
25+ $ 2.464 ¥ 20.8208
100+ $ 1.9548 ¥ 16.5181
250+ $ 1.7604 ¥ 14.8754
1000+ $ 1.617 ¥ 13.6637
2000+ $ 1.5855 ¥ 13.3975
5000+ $ 1.5645 ¥ 13.22
库存: 629
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 32.16
