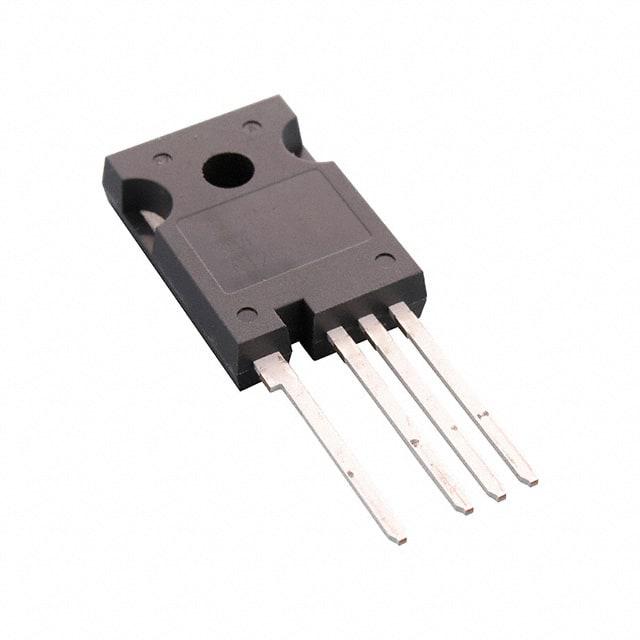

NVH4L020N090SC1

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 196nC@ 15V 16mΩ@ 60A,18V 116A TO-247-4L
供应商型号: NVH4L020N090SC1
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) NVH4L020N090SC1

NVH4L020N090SC1概述


    产品简介


    NVH4L020N090SC1是一款基于碳化硅(SiC)的功率金属氧化物半导体场效应晶体管(MOSFET),具有低导通电阻和高耐压特性。该产品主要用于电动汽车(EV)和混合动力汽车(HEV)的牵引逆变器、车载充电器及直流-直流转换器。这款MOSFET采用TO-247-4L封装形式,拥有出色的热性能和电气特性,适用于高频率开关应用场合。

    技术参数


    主要电气特性
    - 导通电阻:RDS(on) = 20 mΩ @ VGS = 15 V
    - 超低栅极电荷:QG(TOT) = 196 nC
    - 输出电容:Coss = 296 pF
    - 反向传输电容:CRSS = 24 pF
    工作环境参数
    - 最大栅源电压:VGS = +22/−8 V
    - 连续漏极电流:IDC = 116 A @ TC = 25°C
    - 功率耗散:PDC = 484 W @ TC = 25°C
    - 储存温度范围:TJ, Tstg = -55°C to +175°C

    产品特点和优势


    1. 超低导通电阻:在标准工作条件下,导通电阻为20 mΩ,显著降低了功率损耗。
    2. 低栅极电荷:典型值仅为196 nC,有助于提高开关速度并降低开关损耗。
    3. 高温稳定性:高达175°C的工作温度范围确保其在极端环境下的可靠性。
    4. 高可靠性和耐用性:通过了100%的无冲击浪涌试验,符合AEC-Q101标准。

    应用案例和使用建议


    典型应用
    - 电动汽车牵引逆变器:用于电动汽车的电机驱动,提供高效能的动力输出。
    - 车载充电器:适用于车载充电系统,确保快速高效的充电过程。
    - 直流-直流转换器:用于高压直流系统的稳定输出转换。
    使用建议
    - 确保在使用前检查额定参数和工作条件,以避免过载。
    - 在高频率应用中,需要特别关注散热设计,以防止过热损坏。
    - 鉴于其高频特性,建议在应用时使用Kelvin连接来减小寄生效应。

    兼容性和支持


    该产品与其他常见的汽车级电子元件兼容,并且供应商提供了详细的电气特性和机械规格。此外,厂家还提供了全面的技术支持和售后服务,包括在线文档库和销售代表技术支持。

    常见问题与解决方案


    1. 过温问题
    - 解决方法:使用高效的散热设计,如热管或强制风冷,确保其在允许的温度范围内工作。
    2. 击穿电压问题
    - 解决方法:确保电路设计中的过电压保护措施有效,如TVS二极管或其他防浪涌组件。
    3. 栅极泄漏电流过大
    - 解决方法:检查电路中的EMI滤波器和旁路电容,确保它们在合适的工作频率下发挥作用。

    总结和推荐


    NVH4L020N090SC1是一款高性能的碳化硅MOSFET,具备优异的电气特性和可靠性。其广泛的温度适用范围和高效能特性使其成为电动汽车和混合动力汽车应用的理想选择。对于需要高频率、低损耗功率转换的应用场合,强烈推荐使用这款产品。

NVH4L020N090SC1参数

参数
Id-连续漏极电流 116A
Vgs(th)-栅源极阈值电压 -
FET类型 -
最大功率耗散 -
Ciss-不同 Vds 时的输入最大电容 -
栅极电荷 196nC@ 15V
通道数量 -
Vds-漏源极击穿电压 -
配置 -
Rds(On)-漏源导通电阻 16mΩ@ 60A,18V
Vgs-栅源极电压 -
通用封装 TO-247-4L
应用等级 工业级
包装方式 管装

NVH4L020N090SC1厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NVH4L020N090SC1数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR NVH4L020N090SC1 NVH4L020N090SC1数据手册

NVH4L020N090SC1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ $ 26.014 ¥ 225.5411
40+ $ 25.0505 ¥ 217.1877
70+ $ 24.1558 ¥ 209.431
150+ $ 23.7753 ¥ 206.1318
300+ $ 23.6508 ¥ 205.0526
库存: 450
起订量: 30 增量: 0
交货地:
最小起订量为:30
合计: ¥ 6766.23
