NTMFD1D1N02X

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述:
供应商型号: 488-NTMFD1D1N02XTR-ND
供应商: Digi-Key
标准整包数: 3000
ON SEMICONDUCTOR 场效应管(MOSFET) NTMFD1D1N02X

NTMFD1D1N02X概述

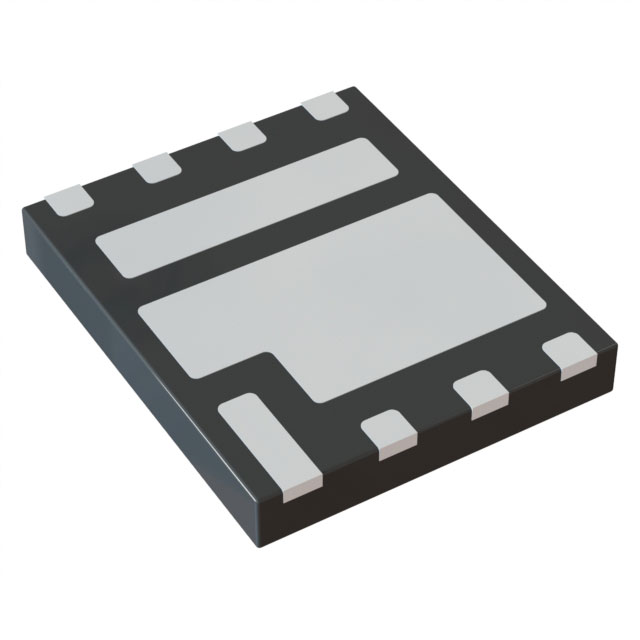

    MOSFET - Power, Dual, N-Channel, Power Clip, POWERTRENCH®

    产品简介


    这款由安森美(onsemi)制造的NTMFD1D1N02X MOSFET是一款双N沟道功率MOSFET,采用Power Clip封装,适用于需要高效转换的应用。其核心优势在于小巧的尺寸、低导通电阻以及优化的电容特性,使得它成为DC-DC转换器、系统电压轨等应用场景的理想选择。

    技术参数


    - 耐压:VDSS=25V
    - 连续电流:TA=25°C时,ID=75A;TA=85°C时,ID=54A
    - 脉冲电流:TC=25°C,tp=100µs时,IDM=331A
    - 总栅极电荷:VGS=4.5V,VDS=12V,ID=20A时,QG(TOT)=6.8nC
    - 热阻抗:静态状态下的Junction-to-Ambient热阻RJA为130°C/W(Notes 2, 3)

    产品特点和优势


    - 小体积设计:5x6mm的小尺寸封装,有助于紧凑设计。
    - 低导通电阻:RDS(on)低至2.4mΩ(VGS=10V,ID=20A),有效减少传导损耗。
    - 低驱动损耗:低QG和电容特性减少驱动损耗。
    - 环保合规:无铅、无卤素、无BFR,符合RoHS标准。

    应用案例和使用建议


    - DC-DC转换器:此MOSFET的高耐压和低导通电阻使其成为转换器中的理想开关元件,可以有效降低功耗。
    - 系统电压轨:适用于需要高效、高精度电压调节的应用场合,如电信基础设施中的电源管理。

    兼容性和支持


    - 兼容性:具体兼容性需根据系统设计考虑。
    - 支持:用户可通过技术支持电话或电子邮件获得帮助,也可访问安森美的官方网站获取更多信息。

    常见问题与解决方案


    - Q: 设备过热怎么办?
    - A: 通过优化散热设计,如加大散热片面积或使用散热硅脂来降低热阻。
    - Q: 导通电阻过高导致效率下降怎么办?
    - A: 确保正确的电路设计和参数设置,如增加VGS电压以降低RDS(on)。

    总结和推荐


    总的来说,NTMFD1D1N02X MOSFET凭借其小体积、低导通电阻和环保特性,在多种电力转换应用中表现出色。对于寻求高性能、高效率电源解决方案的设计者而言,这是一个值得推荐的选择。但请注意在具体应用中需遵循所有安全规定并进行充分的测试验证。

NTMFD1D1N02X参数

参数
栅极电荷 -
Ciss-不同 Vds 时的输入最大电容 -
通道数量 -
Id-连续漏极电流 -
FET类型 -
最大功率耗散 -
Vgs-栅源极电压 -
Rds(On)-漏源导通电阻 -
Vds-漏源极击穿电压 -
Vgs(th)-栅源极阈值电压 -
配置 -
包装方式 卷带包装

NTMFD1D1N02X厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NTMFD1D1N02X数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR NTMFD1D1N02X NTMFD1D1N02X数据手册

NTMFD1D1N02X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 1.3874 ¥ 11.6105
库存: 3000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 34831.5
直接购买
加入购物车
