FDMA1027P

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 1.4W 8V 1.3V@ 250µA 6nC@ 4.5V 2个P沟道 20V 120mΩ@ 3A,4.5V 3A 435pF@10V MICROFET-6 贴片安装 2mm*2mm*750μm
供应商型号: FDMA1027PTR-ND
供应商: Digi-Key
标准整包数: 3000

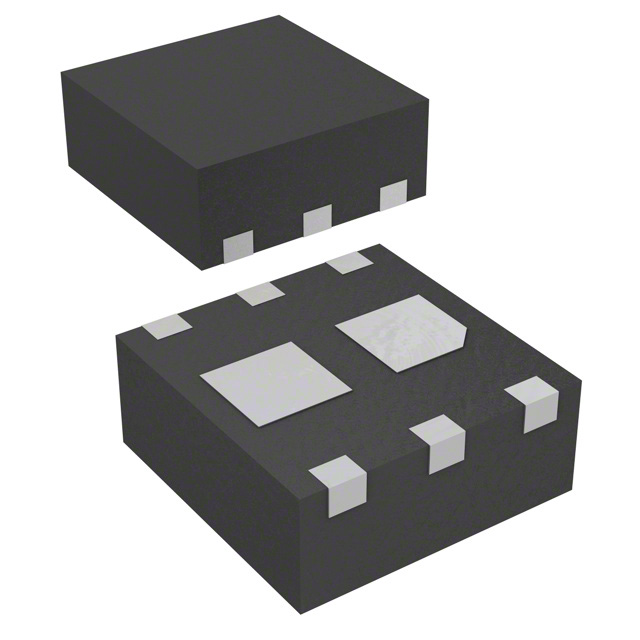

ON SEMICONDUCTOR 场效应管(MOSFET) FDMA1027P

FDMA1027P概述

    FDMA1027P P-Channel MOSFET 技术手册

    1. 产品简介


    FDMA1027P 是一款双路P-通道MOSFET,设计用于单一封装电池充电开关。它特别适用于手机和其他便携式应用。该产品采用Powertrench技术,提供两种独立的P-通道MOSFET,具有低导通电阻以减少传导损耗。当按照典型的共源配置连接时,双向电流流动成为可能。

    2. 技术参数


    - 额定电压:-20V
    - 最大电流:-3.0A
    - 导通电阻(不同电压下):
    - 在VGS=-4.5V时:120mΩ
    - 在VGS=-2.5V时:160mΩ
    - 在VGS=-1.8V时:240mΩ
    - 热阻:
    - 单个器件:86°C/W(典型),173°C/W(最小)
    - 双个器件:69°C/W(典型),151°C/W(最小)
    - 电源消耗:0.7W(连续),1.4W(脉冲)
    - 绝对最大值:
    - 栅极到源极电压(VGSS):±8V
    - 漏极到源极电压(VDSS):-20V
    - 最大栅极漏电电流(IGSS):±100nA

    3. 产品特点和优势


    - 低导通电阻:在不同栅极电压下的低导通电阻减少了传导损耗,提高了效率。
    - 高可靠性:不含卤素和氧化锑,无铅,符合RoHS标准。
    - 小尺寸:MicroFET 2x2 mm封装,高度仅为0.8mm,适合便携式应用。
    - 卓越的热性能:优秀的热性能设计使其适用于线性模式应用。

    4. 应用案例和使用建议


    - 应用场景:手机及其他便携式电子设备中的电池充电开关。
    - 使用建议:为了提高效率,应确保MOSFET在合适的电压范围内运行,以避免过高的导通电阻。此外,正确的散热设计能够进一步提升其性能。

    5. 兼容性和支持


    - 兼容性:与其他电子元器件或设备的兼容性良好,适用于广泛的便携式应用。
    - 支持和维护:厂商提供了详尽的技术文档和在线支持,包括产品数据表和技术支持服务。

    6. 常见问题与解决方案


    - 问题:在高温环境下,MOSFET的导通电阻增加。
    - 解决方案:通过优化电路设计和添加散热片来降低热效应。
    - 问题:栅极漏电电流较大。
    - 解决方案:检查电路板设计,确保没有短路现象。

    7. 总结和推荐


    FDMA1027P MOSFET 在便携式电子设备中表现出色,具有低导通电阻、高可靠性和优良的热性能。它的紧凑设计和广泛的应用范围使其在市场上具有较强的竞争力。强烈推荐用于需要高效率和可靠性的电池充电应用中。

FDMA1027P参数

参数
配置
Vgs(th)-栅源极阈值电压 1.3V@ 250µA
Vds-漏源极击穿电压 20V
Rds(On)-漏源导通电阻 120mΩ@ 3A,4.5V
栅极电荷 6nC@ 4.5V
通道数量 2
Ciss-不同 Vds 时的输入最大电容 435pF@10V
Id-连续漏极电流 3A
Vgs-栅源极电压 8V
最大功率耗散 1.4W
FET类型 2个P沟道
长*宽*高 2mm*2mm*750μm
通用封装 MICROFET-6
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FDMA1027P厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FDMA1027P数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FDMA1027P FDMA1027P数据手册

FDMA1027P封装设计

查看详情并下载
Symbol
Footprint
3D Model
