NTBLS002N08MC

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述:
供应商型号: FL-NTBLS002N08MC
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) NTBLS002N08MC

NTBLS002N08MC概述


    产品简介

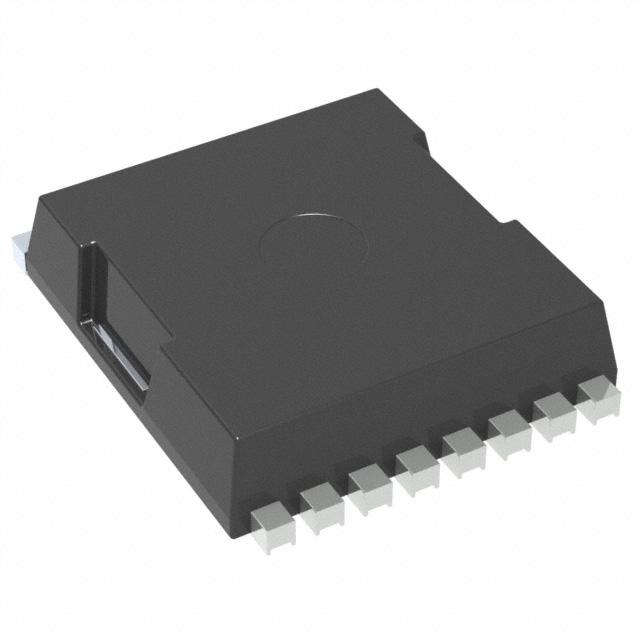

    NTBLS002N08MC是一款单通道N沟道功率MOSFET(场效应晶体管),采用TOLL封装。该器件具有低导通电阻(RDS(on))的特点,能够在各种电力转换应用中显著减少传导损耗。这款MOSFET主要用于电池驱动的电动工具、吸尘器、无人机、物料搬运系统、电池管理系统(BMS)、储能系统以及家庭自动化等领域。

    技术参数


    - 额定电压(VDSS):80V
    - 最大栅极电压(VGS):±20V
    - 最大连续漏电流(ID):238A
    - 最高耗散功率(PD):208W
    - 导通电阻(RDS(on)):在10V栅极电压下为2mΩ;在6V栅极电压下为5mΩ
    - 工作温度范围(TJ, Tstg):-55°C至+150°C
    - 最大单脉冲雪崩能量(EAS):1176mJ
    - 典型应用下的热阻(RJC):0.6°C/W
    - 典型应用下的热阻(RJA):43°C/W

    产品特点和优势


    - 低导通电阻:NTBLS002N08MC具备非常低的导通电阻(RDS(on)),可以有效减少功率损耗,从而提高效率。
    - 低驱动损耗:低输入电容(CISS)、输出电容(COSS)和反向转移电容(CRSS)减少了驱动损耗。
    - 低噪声和电磁干扰(EMI):这些器件通过优化设计降低了开关过程中的噪声和电磁干扰。
    - 无铅、无卤化物及符合RoHS标准:这使得它更加环保,适用于现代电子产品的生产。

    应用案例和使用建议


    - 典型应用:在家庭自动化和工业应用中,这款MOSFET能够提升系统的能效。例如,在无人机和吸尘器中,其高效能特性有助于延长电池寿命并降低能耗。
    - 使用建议:在高电流应用中,需要特别注意散热设计,确保MOSFET在安全工作温度范围内运行。此外,选择合适的栅极电阻(RG)和驱动电压以优化开关性能。

    兼容性和支持


    - 兼容性:NTBLS002N08MC可与其他兼容的TOLL封装器件一起使用,且能够直接替换相似型号的产品。
    - 支持与维护:制造商提供了详尽的技术文档和支持服务,包括详细的订购信息、标记和包装说明。客户可以通过官网获取最新的技术支持和产品更新信息。

    常见问题与解决方案


    - 问题1:如何正确选择栅极电阻(RG)?
    - 解答:根据具体的电路设计需求,选择合适的栅极电阻值,以确保MOSFET在最佳状态工作。

    - 问题2:在高温环境下如何保证MOSFET的稳定性?
    - 解答:确保良好的散热设计,并选择合适的热阻材料,以防止器件因过热而损坏。

    总结和推荐


    NTBLS002N08MC是一款出色的N沟道功率MOSFET,具有优秀的导通特性和高效的驱动能力。其广泛应用领域和广泛的温度适应性使其成为许多电力转换应用的理想选择。总体而言,我们强烈推荐使用这款产品,特别是在追求高性能和高可靠性的应用中。

NTBLS002N08MC参数

参数
Vds-漏源极击穿电压 -
Id-连续漏极电流 -
配置 -
Rds(On)-漏源导通电阻 -
FET类型 -
Vgs-栅源极电压 -
Ciss-不同 Vds 时的输入最大电容 -
最大功率耗散 -
Vgs(th)-栅源极阈值电压 -
通道数量 -
栅极电荷 -
包装方式 卷带包装

NTBLS002N08MC厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NTBLS002N08MC数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR NTBLS002N08MC NTBLS002N08MC数据手册

NTBLS002N08MC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.5878 ¥ 30.1731
库存: 1896
起订量: 168 增量: 1
交货地:
最小起订量为:1
合计: ¥ 30.17
