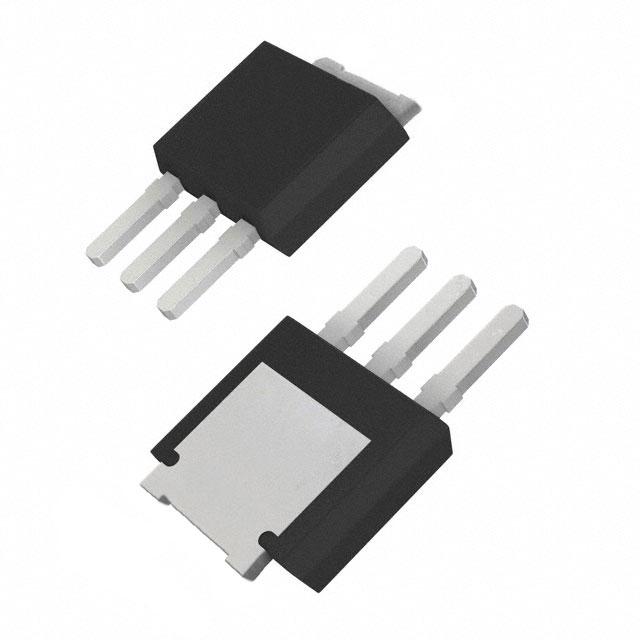

NTD4804N-35G

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 1.43W(Ta),107W(Tc) 20V 2.5V@ 250µA 40nC@ 4.5 V 1个N沟道 30V 4mΩ@ 30A,10V 117A 4.49nF@12V TO-251 通孔安装 6.73mm*2.38mm*6.22mm
供应商型号: CY-NTD4804N-35G
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) NTD4804N-35G

NTD4804N-35G概述

    NTD4804N/NVD4804N MOSFET 技术手册

    产品简介


    NTD4804N/NVD4804N 是一种 N 沟道功率 MOSFET,适用于单个开关应用。这些 MOSFET 具有低通态电阻(RDS(on))、低电容和优化的栅极电荷,以最大限度地减少导通损耗、驱动损耗和开关损耗。NVD4804N 版本符合 AEC-Q101 标准,确保其适合在汽车和其他严苛环境下使用。该系列 MOSFET 主要应用于 CPU 电源管理、直流-直流转换器和低压侧开关。

    技术参数


    - 基本规格
    - 最大耐压:30 V
    - 持续漏极电流:最大 117 A(TJ = 25°C)
    - 栅极-源极电压:±20 V
    - 功率耗散:最大 2.66 W(TJ = 25°C)
    - 电气特性
    - 开启阈值电压:1.5 V 至 2.5 V
    - 通态电阻(RDS(on)):4.0 mΩ(VGS = 10 V, ID = 30 A)
    - 传输电导:23 S
    - 输入电容:4490 pF
    - 输出电容:952 pF
    - 反向转移电容:556 pF
    - 温度系数
    - V(BR)DSS/TJ:26 mV/°C
    - VGS(TH)/TJ:7.6 mV/°C

    产品特点和优势


    - 低 RDS(on):确保最小的导通损耗,从而提高效率。
    - 低电容:降低驱动损耗,特别是在高频应用中。
    - 优化的栅极电荷:显著降低开关损耗。
    - AEC-Q101 认证:适用于汽车及工业领域的高可靠性需求。
    - 无铅且符合 RoHS:环保标准,满足国际规范。

    应用案例和使用建议


    - CPU 电源管理:通过低导通损耗和快速开关性能,提供高效稳定的电源供给。
    - 直流-直流转换器:适用于需要高性能和高可靠性的场合。
    - 低压侧开关:在电池供电系统中减少功耗,提升系统效率。
    - 使用建议:
    - 在选择合适的驱动电路时,考虑栅极电荷的影响,以确保快速开关速度。
    - 在高温环境下,适当调整散热设计以避免过热问题。
    - 在高频应用中,注意寄生电感和电容对性能的影响。

    兼容性和支持


    - 兼容性:NTD4804N/NVD4804N 可与现有的 PCB 设计和焊接工艺兼容,无需额外的设计改动。
    - 支持:厂商提供详细的订单信息、包装规格和焊接指导手册,确保客户可以轻松获取技术支持和服务。

    常见问题与解决方案


    - 问题1:温度过高导致性能下降
    - 解决办法:改善散热设计,例如增加散热片或改进 PCB 布局。
    - 问题2:驱动信号不稳定
    - 解决办法:检查驱动电路,确保栅极驱动信号足够强且稳定。
    - 问题3:反向恢复时间较长
    - 解决办法:选择合适的反向恢复时间短的二极管,减少逆变器的损耗。

    总结和推荐


    NTD4804N/NVD4804N 是一款性能卓越的 N 沟道功率 MOSFET,具有低导通电阻、低电容和优化的栅极电荷,非常适合用于高效率的电源管理和转换应用。其高可靠性、环保特性以及完善的文档支持使其成为市场上同类产品的有力竞争者。建议在需要高效率、高可靠性的应用中采用此款 MOSFET。

NTD4804N-35G参数

参数
通道数量 1
Rds(On)-漏源导通电阻 4mΩ@ 30A,10V
配置 独立式
栅极电荷 40nC@ 4.5 V
Vgs-栅源极电压 20V
Ciss-不同 Vds 时的输入最大电容 4.49nF@12V
FET类型 1个N沟道
Id-连续漏极电流 117A
最大功率耗散 1.43W(Ta),107W(Tc)
Vgs(th)-栅源极阈值电压 2.5V@ 250µA
Vds-漏源极击穿电压 30V
长*宽*高 6.73mm*2.38mm*6.22mm
通用封装 TO-251
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 管装
