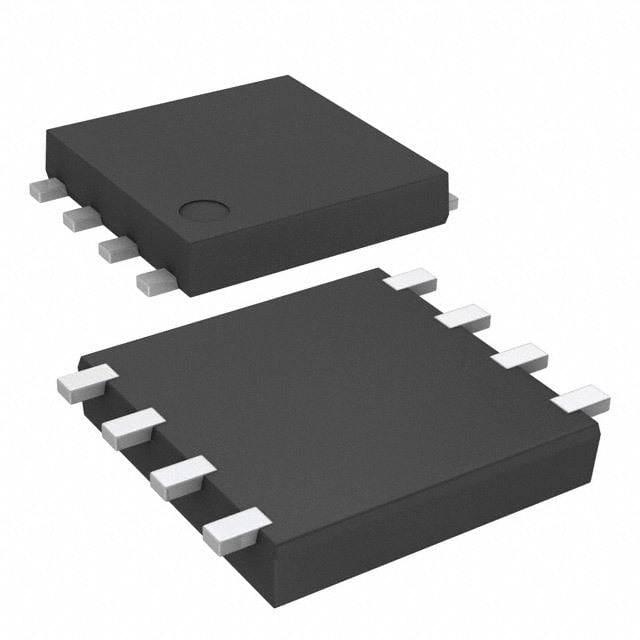

ECH8661-TL-H

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi N/P沟道增强型MOS管, Vds=30 V, 5.5 A,7 A, ECH封装, 表面贴装, 8引脚
供应商型号: ECH8661-TL-HOSTR-ND
供应商: Digi-Key
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) ECH8661-TL-H

ECH8661-TL-H概述

    ECH8661 MOSFET 技术手册解析

    产品简介


    产品类型:电子元器件
    主要功能:作为电子电路中的开关或放大器
    应用领域:广泛应用于电源管理、电动车辆、工业自动化、通信设备等需要高速开关和低损耗的应用场合。

    技术参数


    - 耐压能力:
    - 漏源电压(N通道):30V
    - 漏源电压(P通道):-30V
    - 电流能力:
    - 持续漏极电流(N通道):7A
    - 持续漏极电流(P通道):-5.5A
    - 电阻特性:
    - 通态电阻(N通道):18mΩ(典型值)
    - 通态电阻(P通道):30mΩ(典型值)
    - 驱动电压:4V
    - 工作环境:
    - 工作温度范围:-55°C至+150°C
    - 储存温度范围:-55°C至+150°C

    产品特点和优势


    - 低通态电阻:通态电阻为18mΩ(N通道),30mΩ(P通道),能够显著减少功率损耗。
    - 高集成度:同时包含N通道和P通道MOSFET,便于实现高密度安装。
    - 快速切换:具备低通态电阻和高速开关能力,非常适合高频应用。
    - 环保材料:符合无卤素标准,满足绿色电子要求。
    - 内置保护二极管:提高可靠性,减少外部电路设计复杂度。

    应用案例和使用建议


    应用案例:
    - 在电动车逆变器中,用于电源转换。
    - 在通信基站中,用于开关电源管理。
    - 在工厂自动化设备中,作为控制元件。
    使用建议:
    - 在设计电路时,确保电路能够承受其最大额定电流和电压。
    - 考虑散热设计,特别是在高功率应用中,确保有效的热管理。
    - 遵循制造商推荐的测试电路,确保准确测量各种电气参数。

    兼容性和支持


    - 兼容性:该产品具有通用接口,易于与其他电子元器件集成。
    - 支持:制造商提供详尽的技术文档和支持服务,以帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:在高温环境下使用时,器件失效。
    解决方案:增加散热措施,如使用散热片或风扇,以降低工作温度。
    2. 问题:出现异常发热现象。
    解决方案:检查电路连接,确保所有接点正确且无松动,必要时更换接触不良的部件。
    3. 问题:驱动电压不符合要求。
    解决方案:确认驱动电路能够提供合适的电压,调整或更换驱动器。

    总结和推荐


    综合评估:
    - 优点:低通态电阻、快速开关性能、高集成度和良好的散热性能。
    - 缺点:需要注意在高负载下的温度管理,避免过热导致失效。
    推荐使用:
    - 推荐在需要高性能和高效能转换的应用中使用。尤其适合于对开关速度和通态电阻有严格要求的场景。

ECH8661-TL-H参数

参数
Vgs-栅源极电压 20V
Vgs(th)-栅源极阈值电压 2.6V
通道数量 2
Vds-漏源极击穿电压 30V
配置
栅极电荷 11.8nC@ 10V
Ciss-不同 Vds 时的输入最大电容 710pF@10V
Rds(On)-漏源导通电阻 24mΩ@ 3.5A,10V
FET类型 2N+2P沟道
Id-连续漏极电流 7A,5.5A
最大功率耗散 1.5W
长*宽*高 2.9mm(长度)*2.3mm(宽度)
通用封装 ECH-8
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装
