FDMS7660AS

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 2.5W(Ta),83W(Tc) 20V 3V@1mA 90nC@ 10 V 1个N沟道 30V 2.4mΩ@ 25A,10V 26A,42A 6.12nF@15V QFN 贴片安装 6mm*5mm*1.1mm
供应商型号: CY-FDMS7660AS
供应商: Avnet
标准整包数: 1

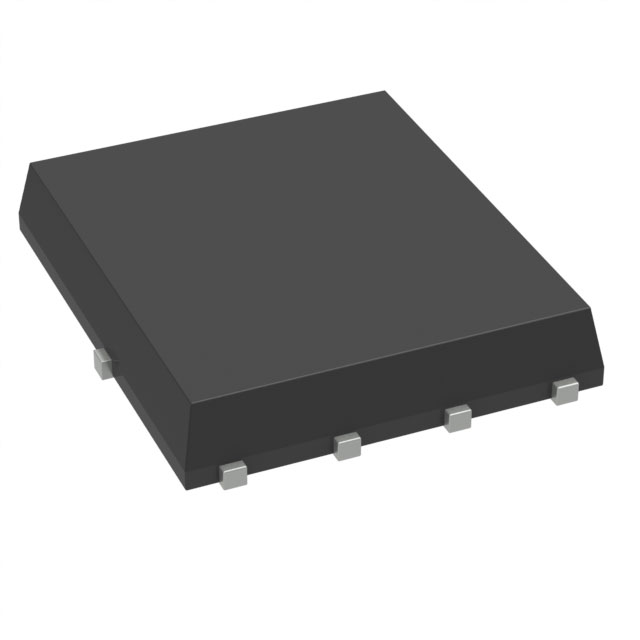

ON SEMICONDUCTOR 场效应管(MOSFET) FDMS7660AS

FDMS7660AS概述


    产品简介


    FDMS7660AS N-Channel PowerTrench® SyncFET™
    FDMS7660AS是一款由ON Semiconductor公司生产的N沟道PowerTrench®同步整流场效应晶体管(SyncFET)。该产品主要用于降低功率转换过程中的损耗,同时提供高效率和低导通电阻(rDS(on))。该器件具有先进的封装和硅技术组合,旨在优化性能。适用于多种应用,如同步整流、笔记本电脑核心电压/图形处理器(GPU)低侧开关、网络电源负载点(Point of Load)低侧开关以及电信设备的次级侧整流。

    技术参数


    - 最大耐压(VDS):30 V
    - 栅源电压(VGS):±20 V
    - 连续漏极电流(ID):
    - 塑料封装限制:42 A
    - 硅片限制:152 A
    - 瞬态峰值电流(dv/dt):1.7 V/ns
    - 单脉冲雪崩能量(EAS):128 mJ
    - 最大功耗(PD):
    - 25°C时(TC=25 °C):83 W
    - 25°C时(TA=25 °C):2.5 W
    - 工作温度范围(TJ, TSTG):-55°C至+150°C
    - 热阻(RθJC 和 RθJA):
    - 热阻到外壳(RθJC):1.5 °C/W
    - 热阻到环境(RθJA):50 °C/W

    产品特点和优势


    1. 低导通电阻(rDS(on)):在10V栅源电压下,最大导通电阻为2.4 mΩ;在7V栅源电压下,最大导通电阻为2.6 mΩ。
    2. 先进封装和硅技术:提供最低的导通电阻,同时保持优秀的开关性能。
    3. 高效单片肖特基体二极管:增强电路整体性能。
    4. MSL1防潮等级设计:保证可靠性。
    5. 全面电击穿测试:确保100%的性能稳定性。
    6. 符合RoHS标准:环保合规。

    应用案例和使用建议


    FDMS7660AS广泛应用于多个领域,如同步整流器、笔记本电脑核心电压/图形处理器(GPU)低侧开关、网络电源负载点(Point of Load)低侧开关以及电信设备的次级侧整流。在使用过程中,需要根据具体的应用场景选择合适的驱动电路。例如,在高频率应用中,需要考虑驱动电路的频率响应特性,以保证最佳性能。对于散热管理,建议使用良好的散热设计,以确保器件在高温下的稳定运行。

    兼容性和支持


    该产品与多种标准集成电路和电源模块兼容,可以轻松集成到现有的电路板设计中。ON Semiconductor提供了详细的技术文档和支持服务,用户可以通过其官方网站获取更多信息和技术支持。此外,ON Semiconductor还提供详尽的故障排除指南,帮助用户快速解决问题。

    常见问题与解决方案


    1. 问题:无法达到额定电流。
    - 解决方案:检查电路布局和电源设计,确保足够的散热和驱动能力。
    2. 问题:在高温环境下性能下降。
    - 解决方案:增加散热措施,如加装散热片或风扇,改善散热条件。
    3. 问题:电路不稳定。
    - 解决方案:检查驱动电路的参数设置,确保驱动信号的频率和幅度符合要求。

    总结和推荐


    FDMS7660AS是一款出色的N沟道同步整流场效应晶体管,具有低导通电阻、高效率和高可靠性等显著优势。其广泛的应用范围和易于集成的特点使其成为许多高性能电源转换应用的理想选择。如果需要高性能的同步整流解决方案,FDMS7660AS无疑是一个值得推荐的产品。

FDMS7660AS参数

参数
配置 独立式
Vgs(th)-栅源极阈值电压 3V@1mA
Ciss-不同 Vds 时的输入最大电容 6.12nF@15V
栅极电荷 90nC@ 10 V
通道数量 1
最大功率耗散 2.5W(Ta),83W(Tc)
Rds(On)-漏源导通电阻 2.4mΩ@ 25A,10V
FET类型 1个N沟道
Vds-漏源极击穿电压 30V
Vgs-栅源极电压 20V
Id-连续漏极电流 26A,42A
长*宽*高 6mm*5mm*1.1mm
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FDMS7660AS厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FDMS7660AS数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FDMS7660AS FDMS7660AS数据手册

FDMS7660AS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.6194 ¥ 5.3303
300+ $ 0.6138 ¥ 5.2823
500+ $ 0.6081 ¥ 5.2343
1000+ $ 0.591 ¥ 4.9942
5000+ $ 0.591 ¥ 4.9942
库存: 6944
起订量: 188 增量: 1
交货地:
最小起订量为:100
合计: ¥ 533.03
