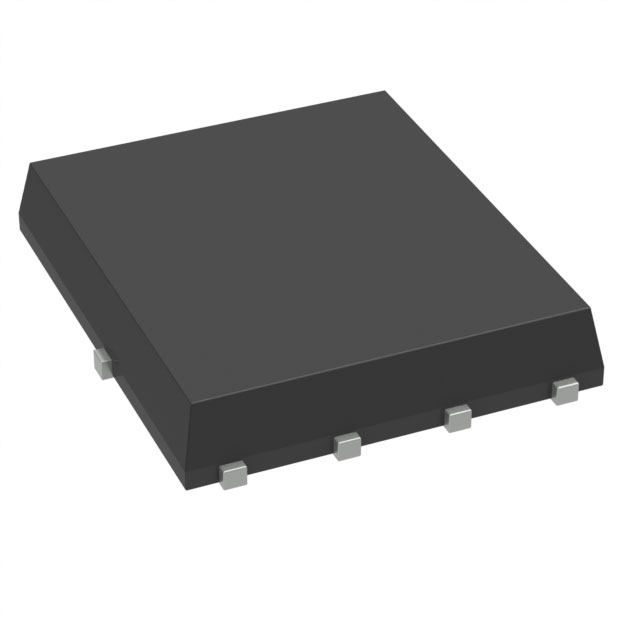

NTMFS011N15MC

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi N沟道增强型MOS管 PowerTrench系列, Vds=150 V, 35 A, PQFN 5 x 6封装, 表面贴装, 8引脚
供应商型号: FL-NTMFS011N15MC
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) NTMFS011N15MC

NTMFS011N15MC概述


    产品简介


    NTMFS011N15MC 是一种 N 沟道功率 MOSFET(金属氧化物半导体场效应晶体管),采用 PQFN8 封装形式,尺寸为 5mm x 6mm。这款电子元器件适用于紧凑型设计,并且具有低导通电阻和较低的驱动损耗。它的主要功能是进行同步整流、AC-DC 和 DC-DC 电源转换、USB PD 充电器同步整流以及负载开关控制。此 MOSFET 主要应用于高效率电源转换系统和各种电力管理电路中。

    技术参数


    以下是该产品的关键技术参数:
    - 击穿电压 (V(BR)DSS):150V
    - 连续漏极电流 (ID):25°C 下为 78A;25°C 板材下为 10.7A
    - 最大功率耗散 (PD):147W(25°C 环境温度);2.7W(25°C 环境温度)
    - 栅极至源极电压 (VGS):±20V
    - 栅极电阻 (RG):25°C 下为 0.9Ω 至 1.1Ω
    - 总栅极电荷 (QG(TOT)):46nC(VGS = 10V 时)
    - 正向二极管电压 (VSD):25°C 下为 0.869V
    - 反向恢复时间 (tRR):48.8ns(dIS/dt = 300A/μs 时)
    - 工作温度范围:-55°C 到 +150°C
    - 封装类型:PQFN8 5x6

    产品特点和优势


    - 小体积:5x6mm 的小封装设计使其非常适合紧凑型电路设计。
    - 低导通电阻 (RDS(on)):最低可达到 9.0mΩ,有效减少导通损耗。
    - 低栅极电荷 (QG):有助于降低驱动损耗。
    - 无铅无卤化材料:符合 RoHS 标准,环保且对健康安全有益。

    应用案例和使用建议


    典型应用场景:
    1. 同步整流:用于提高电源转换效率。
    2. AC-DC 和 DC-DC 电源供应器:适用于高效电源管理系统。
    3. USB PD 适配器:配合 USB-PD 技术实现快速充电。
    4. 负载开关:提供精确的负载管理能力。
    使用建议:
    - 在高功率应用中,确保散热设计能够处理高温问题。
    - 使用适当的栅极电阻以避免过高的栅极电压导致的损坏。
    - 考虑到反向恢复特性,在电路设计中考虑加入适当的保护措施,例如使用肖特基二极管并联在 MOSFET 上。

    兼容性和支持


    该产品采用无铅无卤化材料,符合 RoHS 标准,适合现代电子产品的严格要求。NTMFS011N15MC 可以无缝集成到多种电源转换和控制电路中。厂商提供了丰富的技术文档和支持,包括详细的安装指南、数据手册和技术支持热线,帮助用户更好地理解和使用这一组件。

    常见问题与解决方案


    常见问题:
    1. 高温导致失效:如何避免?
    - 解决方案:确保散热设计良好,如增加散热片或使用强制冷却方式。
    2. 栅极过压损坏:如何防护?
    - 解决方案:增加栅极电阻或使用栅极钳位电路以保护栅极不受到过电压冲击。
    3. 反向恢复问题:如何处理?
    - 解决方案:使用低反向恢复时间的肖特基二极管进行并联保护。

    总结和推荐


    NTMFS011N15MC MOSFET 以其小体积、低导通电阻和低驱动损耗等特性,表现出色,适合于各种高性能电源转换应用。其优秀的热管理和环保特性使其成为市场上值得推荐的产品。强烈推荐给需要高效能电源管理解决方案的设计者和工程师。

NTMFS011N15MC参数

参数
配置 -
通道数量 -
Vds-漏源极击穿电压 150V
Id-连续漏极电流 35A
最大功率耗散 2.7W(Ta),147W(Tc)
Vgs(th)-栅源极阈值电压 4.5V@ 194µA
Ciss-不同 Vds 时的输入最大电容 3.592nF@75V
Rds(On)-漏源导通电阻 11.5mΩ@ 35A,10V
栅极电荷 46nC@ 10 V
FET类型 1个N沟道
Vgs-栅源极电压 20V
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
