FDPF51N25

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi N沟道增强型MOS管 UniFET系列, Vds=250 V, 51 A, TO-220F封装, 通孔安装, 3引脚
供应商型号: FDPF51N25
供应商: 国内现货
标准整包数: 1000

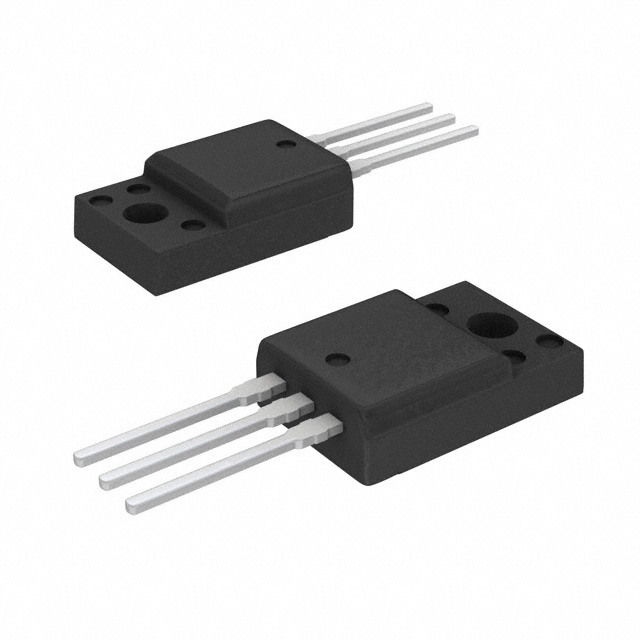

ON SEMICONDUCTOR 场效应管(MOSFET) FDPF51N25

FDPF51N25概述

    电子元器件产品技术手册解析
    本文将详细介绍一款由Fairchild Semiconductor(现为ON Semiconductor的一部分)生产的电子元器件——FDP51N25 / FDPF51N25 N-Channel UniFETTM MOSFET的技术手册内容。通过对其基本参数、特点、应用案例及使用建议等方面进行深入解析,为读者提供全面的产品认知。

    1. 产品简介


    FDP51N25 / FDPF51N25是一款N-Channel UniFETTM MOSFET,设计用于高电压应用场合。这款产品特别适用于电源转换器、平板电视电源、不间断电源(UPS)和交流-直流电源(AC-DC)等领域。UniFETTM MOSFET采用平面条纹和DMOS技术制造,旨在降低导通电阻、提升开关性能并增强雪崩能量承受能力。

    2. 技术参数


    - 最大漏源电压(VDSS):250V
    - 连续漏电流(ID):25°C时51A;100°C时30A
    - 脉冲漏电流(IDM):204A
    - 栅极-源极电压(VGSS):±30V
    - 单脉冲雪崩能量(EAS):1111mJ
    - 静态导通电阻(RDS(on)):典型值48mΩ(@ VGS = 10V, ID = 25.5A)
    - 输入电容(Ciss):2620pF
    - 输出电容(Coss):530pF
    - 反向传输电容(Crss):63pF
    - 总栅极电荷(Qg):典型值55nC
    - 绝缘耐压(VISO):从所有引脚到散热片,有效值2500V(@ TC = 25°C)

    3. 产品特点和优势


    - 低导通电阻:典型值为48mΩ,可显著减少功耗。
    - 低栅极电荷:典型值为55nC,有利于快速开关。
    - 低Crss:典型值为63pF,有助于提高开关频率。
    - 优秀的热性能:最大热阻(RθJA)为62.5°C/W,能够有效散热。
    - 良好的可靠性:符合多种行业标准,包括EIAJ SC91A。

    4. 应用案例和使用建议


    - PDP电视:利用其低导通电阻和快速开关性能,可以提高电源效率。
    - 照明系统:在需要高效能和稳定性的照明设备中,FDP51N25 / FDPF51N25是理想选择。
    - 不间断电源:具有出色的热稳定性和高可靠性,适合严苛的工业应用环境。
    - AC-DC电源:利用其高绝缘耐压,可以在高压环境下安全运行。

    5. 兼容性和支持


    - 封装类型:包括TO-220、TO-220F和Y/LG形成型版本。
    - 厂商支持:ON Semiconductor提供了详尽的文档和技术支持,确保客户在使用过程中能够获得必要的帮助。
    - 兼容性:产品与市面上常见的电路板和其他组件具有良好的兼容性,易于集成到现有系统中。

    6. 常见问题与解决方案


    - Q:栅极泄漏电流大
    - A:确保在规定的栅极-源极电压范围内使用产品,避免过高的电压导致损坏。
    - Q:温度过高
    - A:增加散热片面积或使用散热风扇,保证适当的散热措施。
    - Q:开关速度慢
    - A:减小栅极电阻(RG),以加速开关过程。

    7. 总结和推荐


    FDP51N25 / FDPF51N25 N-Channel UniFETTM MOSFET以其出色的性能和稳定性,在众多应用场景中表现出色。其较低的导通电阻、快速的开关性能和良好的热管理能力使其成为电源转换器和其他电力电子设备的理想选择。考虑到其广泛的适用性和优异的性价比,我们强烈推荐使用这款产品。

FDPF51N25参数

参数
通道数量 1
Vgs(th)-栅源极阈值电压 5V@ 250µA
Vds-漏源极击穿电压 250V
Vgs-栅源极电压 30V
配置 独立式
FET类型 1个N沟道
栅极电荷 70nC@ 10 V
Rds(On)-漏源导通电阻 60mΩ@ 25.5A,10V
Id-连续漏极电流 51A
最大功率耗散 38W(Tc)
Ciss-不同 Vds 时的输入最大电容 3.41nF@25V
长*宽*高 10.16mm*4.7mm*19.1mm
通用封装 TO-220F-3
安装方式 通孔安装
零件状态 在售
包装方式 管装

FDPF51N25厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FDPF51N25数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FDPF51N25 FDPF51N25数据手册

FDPF51N25封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 7.13
3000+ ¥ 6.893
5000+ ¥ 6.66
10000+ ¥ 6.372
库存: 54000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 7130
