FCD360N65S3R0

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi N沟道增强型MOS管, Vds=650 V, 10 A, DPAK (TO-252)封装, 表面贴装, 3引脚
供应商型号: FCD360N65S3R0
供应商: 国内现货
标准整包数: 2500

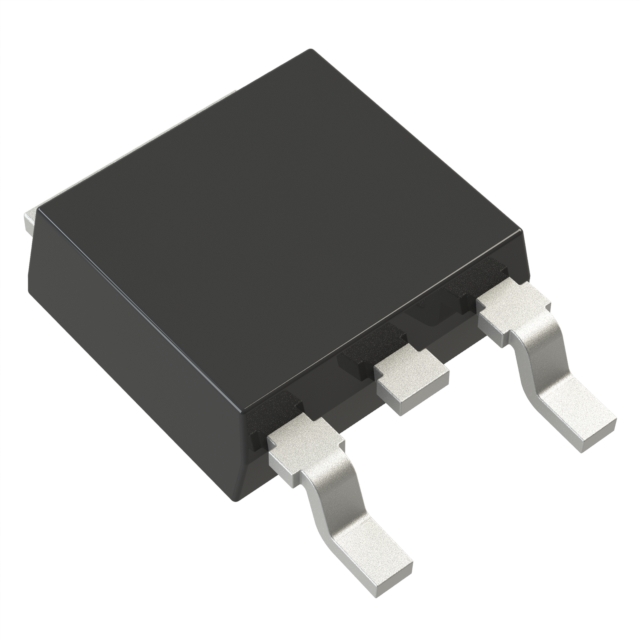

ON SEMICONDUCTOR 场效应管(MOSFET) FCD360N65S3R0

FCD360N65S3R0概述

    FCD360N65S3R0 MOSFET 技术手册

    1. 产品简介


    FCD360N65S3R0 是安森美半导体(onsemi)的最新一代高压超级结(Super-Junction, SJ)MOSFET 产品系列,采用电荷平衡技术实现出色的低导通电阻(RDS(on))和较低的栅极电荷(Qg)。这些先进的技术旨在降低传导损耗,提供卓越的开关性能,并能够承受极端的 dv/dt 率。SUPERFET III MOSFET Easy Drive 系列有助于管理电磁干扰(EMI)问题,使设计实施更加简便。

    2. 技术参数


    - 额定电压(VDSS):650 V
    - 最大连续漏极电流(ID):10 A(TC = 25°C),6 A(TC = 100°C)
    - 典型导通电阻(RDS(on)):310 mΩ(@ 10 V)
    - 典型栅极电荷(Qg):18 nC
    - 有效输出电容(Coss(eff.)):173 pF
    - 单脉冲雪崩能量(EAS):40 mJ
    - 重复雪崩能量(EAR):0.83 mJ
    - 最大功率耗散(PD):83 W(TC = 25°C),每度降0.67 W/°C
    - 热阻(RθJC):1.5 °C/W
    - 热阻(RθJA):52 °C/W(带 1 in² 铜垫)

    3. 产品特点和优势


    - 低导通电阻:310 mΩ(@ 10 V)
    - 超低栅极电荷:18 nC
    - 低有效输出电容:173 pF
    - 100% 雪崩测试:确保高可靠性
    - 符合环保要求:无铅且RoHS合规

    4. 应用案例和使用建议


    - 应用场景:计算/显示电源、电信/服务器电源、工业电源、照明/充电器/适配器
    - 使用建议:为确保最佳性能,建议在散热良好的环境中使用,并避免过载。

    5. 兼容性和支持


    - 封装:D-Pak、TO-252
    - 订购信息:具体设备代码 FCD360N65S3R0,标识符包括Logo、装配厂代码、年周码、批次码。
    - 技术支持:可以通过安森美的官方网站和技术文档库获取详细的技术支持和应用指南。

    6. 常见问题与解决方案


    - Q:如何正确测试MOSFET?
    - A:按照技术手册中的测试电路进行测试,确保符合标准操作条件。

    - Q:如何减少开关损耗?
    - A:选择合适的栅极驱动电阻,减小栅极电荷和输出电容的影响。
    - Q:如何提高EMI性能?
    - A:使用SUPERFET III MOSFET Easy Drive系列,通过降低栅极电荷和优化电路布局来减少EMI。

    7. 总结和推荐


    FCD360N65S3R0 MOSFET 是一款高性能的高压超级结MOSFET,具有低导通电阻、低栅极电荷和高可靠性的特点。适用于多种电源应用,如计算/显示电源、电信/服务器电源等。其卓越的性能和广泛的适用范围使其成为设计工程师的首选。强烈推荐用于需要高性能和高可靠性的应用场合。

FCD360N65S3R0参数

参数
Ciss-不同 Vds 时的输入最大电容 730pF@400V
栅极电荷 18nC@ 10 V
Vds-漏源极击穿电压 650V
FET类型 1个N沟道
Vgs(th)-栅源极阈值电压 4.5V@1mA
通道数量 1
最大功率耗散 83W(Tc)
Vgs-栅源极电压 30V
配置 独立式
Id-连续漏极电流 10A
Rds(On)-漏源导通电阻 360mΩ@ 5A,10V
长*宽*高 6.73mm(长度)
通用封装 D-PAK,TO-252
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 散装,卷带包装

FCD360N65S3R0厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FCD360N65S3R0数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FCD360N65S3R0 FCD360N65S3R0数据手册

FCD360N65S3R0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 5.198
5000+ ¥ 5.0172
10000+ ¥ 4.9268
20000+ ¥ 4.8816
库存: 5852
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 12995
