首页  >  产品百科  >  FDMS8090

FDMS8090

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 2.2W 20V 4V@ 250µA 27nC@ 10V 2个N沟道 100V 13mΩ@ 10A,10V 10A 1.8nF@50V 贴片安装 6mm*5mm*800μm
供应商型号: FDMS8090CT-ND
供应商: Digi-Key
标准整包数: 1

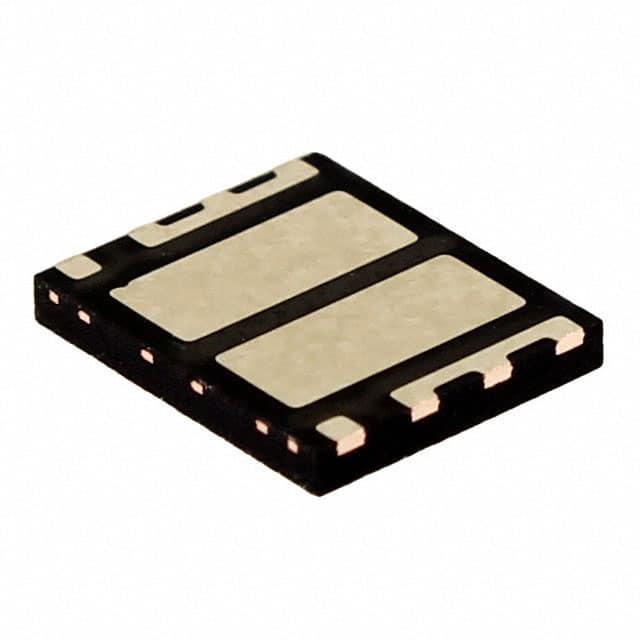

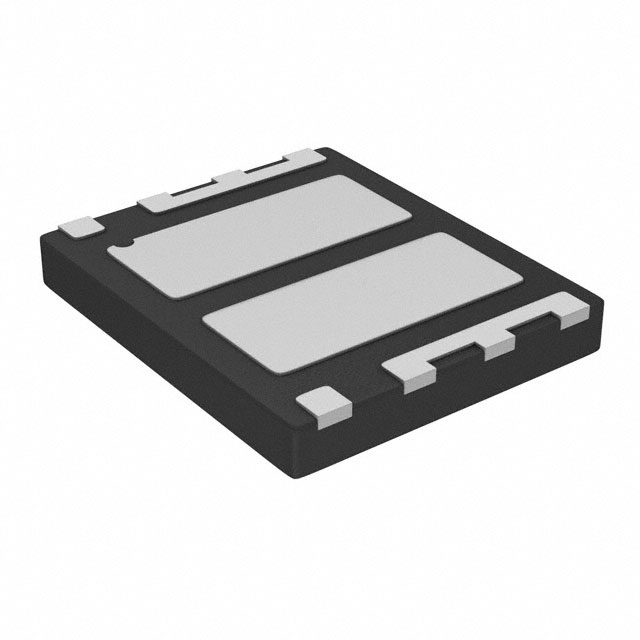

ON SEMICONDUCTOR 场效应管(MOSFET) FDMS8090

FDMS8090概述

    FDMS8090 PowerTrench® Symmetrical Dual N-Channel MOSFET 技术手册

    1. 产品简介


    产品类型: FDMS8090 PowerTrench® Symmetrical Dual N-Channel MOSFET
    主要功能: 快速开关、低导通电阻(rDS(on)),优化布局以降低电路电感并减少开关节点振铃
    应用领域: 桥式拓扑结构、同步整流对、电机驱动

    2. 技术参数


    - 最大漏源电压(VDS): 100 V
    - 栅源电压(VGS): ±20 V
    - 连续漏极电流(ID): 40 A @ TC = 25 °C
    10 A @ TA = 25 °C
    - 单脉冲雪崩能量(EAS): 253 mJ
    - 功率耗散(PD):
    - @ TC = 25 °C:59 W
    - @ TA = 25 °C:2.2 W
    - 热阻抗(RθJC): 2.1 °C/W
    - 热阻抗(RθJA):
    - @ TC = 25 °C:55 °C/W
    - @ TA = 25 °C:138 °C/W
    - 存储和操作结温范围(TJ, TSTG): -55°C 到 +150°C
    - 栅电阻(Rg): 0.1 ~ 3.5 Ω

    3. 产品特点和优势


    - 低导通电阻(rDS(on)): 最大值为13 mΩ @ VGS = 10 V,ID = 10 A;20 mΩ @ VGS = 6 V,ID = 8 A
    - 快速开关性能: 最小化栅电荷(Qgd)
    - 优秀的热性能: 双面散热设计,增强热效率
    - 符合RoHS标准: 环保材料,适用于无铅焊接

    4. 应用案例和使用建议


    - 桥式拓扑结构: 在高压转换器中,FDMS8090能够实现高效的开关和低损耗。用户应当注意散热管理,确保达到良好的热稳定状态。
    - 同步整流对: 在DC-DC转换器中,通过减少开关损耗来提高系统效率。建议采用低电感布线以进一步优化性能。
    - 电机驱动: FDMS8090在高频率应用中表现出色,可用于电机控制。需关注电磁干扰(EMI)管理,合理布线可减少影响。

    5. 兼容性和支持


    - 兼容性: FDMS8090与标准5mm x 6mm MLP封装兼容,适合大多数现有电路板设计。
    - 技术支持: ON Semiconductor提供详尽的技术文档、样品和设计支持服务。客户可以访问官方网站获取最新资料和更新。

    6. 常见问题与解决方案


    - Q:长时间使用后性能下降?
    - A:确保正确的电路设计和散热措施,避免过热。
    - Q:导通电阻变化过大?
    - A:验证是否遵循了正确的安装和测试条件,确保在规定的温度范围内运行。
    - Q:出现异常噪声或振动?
    - A:检查布线是否过于接近其他高频信号线或磁场,可能导致电磁干扰。

    7. 总结和推荐


    FDMS8090 PowerTrench® Symmetrical Dual N-Channel MOSFET是一款高性能、高效能的产品,特别适用于需要快速开关和低损耗的应用场合。它具有出色的热性能和低导通电阻,非常适合电机驱动、桥式拓扑结构和同步整流等应用。在购买和使用过程中,务必注意散热管理和正确的应用设置,以确保长期稳定运行。强烈推荐此产品用于各种电力电子应用。

FDMS8090参数

参数
FET类型 2个N沟道
配置
Rds(On)-漏源导通电阻 13mΩ@ 10A,10V
Id-连续漏极电流 10A
栅极电荷 27nC@ 10V
通道数量 2
Ciss-不同 Vds 时的输入最大电容 1.8nF@50V
最大功率耗散 2.2W
Vds-漏源极击穿电压 100V
Vgs-栅源极电压 20V
Vgs(th)-栅源极阈值电压 4V@ 250µA
长*宽*高 6mm*5mm*800μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FDMS8090厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FDMS8090数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FDMS8090 FDMS8090数据手册

FDMS8090封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.6204 ¥ 55.9424
10+ $ 4.2234 ¥ 35.3449
100+ $ 3.2581 ¥ 27.2663
500+ $ 3.0685 ¥ 25.6797
1000+ $ 3.0582 ¥ 25.5937
库存: 198
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 55.94
