NTLUS3A18PZTBG

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 700mW(Ta) 8V 1V@ 250µA 28nC@ 4.5 V 1个P沟道 20V 18mΩ@ 7A,4.5V 5.1A 2.24nF@15V DFN 贴片安装 2mm(长度)*2mm(宽度)
供应商型号: CY-NTLUS3A18PZTBG
供应商:
标准整包数: 1

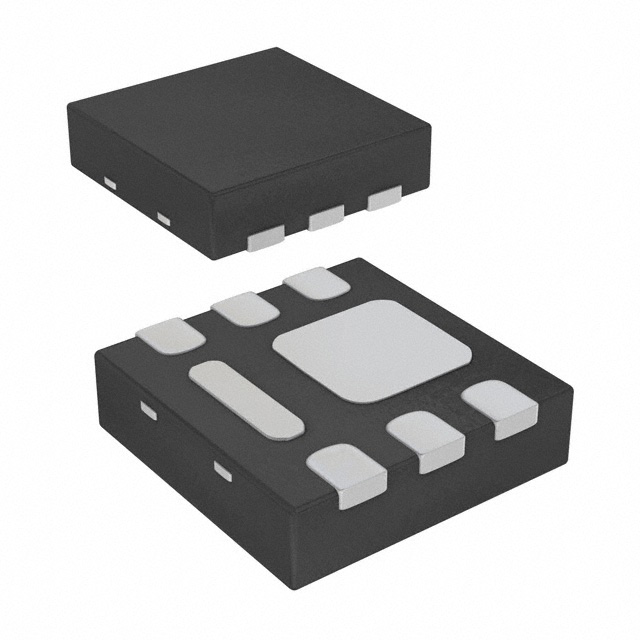

ON SEMICONDUCTOR 场效应管(MOSFET) NTLUS3A18PZTBG

NTLUS3A18PZTBG概述

    NTLUS3A18PZ MOSFET 技术手册

    产品简介


    NTLUS3A18PZ 是一款P通道MOSFET晶体管,采用超薄型UDFN封装(2.0x2.0x0.55 mm)。它主要用于电源管理应用,特别适用于便携式产品如手机、媒体平板、便携式多媒体播放器、数字相机、GPS等。该产品通过内置的ESD保护二极管实现了高可靠性的栅极保护,并且无铅、无卤素、无BFR且符合RoHS标准。

    技术参数


    - 封装尺寸:2.0x2.0x0.55 mm
    - 漏源电压(VDSS):-20 V
    - 栅源电压(VGS):±8.0 V
    - 连续漏电流(ID):
    - 在25°C时:-8.2 A
    - 在85°C时:-5.9 A
    - 最大脉冲漏电流(IDM):-25 A
    - 最大功率耗散(PD):
    - 在25°C时:1.7 W
    - 在85°C时:3.8 W
    - 最大温度范围:-55°C 至 150°C
    - ESD保护:2000 V (HBM)
    - 阈值电压(VGS(TH)):-0.4 V 至 -1.0 V
    - 导通电阻(RDS(on)):
    - 在-2.5 V时:19 mΩ 至 25 mΩ
    - 在-4.5 V时:14.6 mΩ 至 18 mΩ

    产品特点和优势


    1. 超低导通电阻:NTLUS3A18PZ具有非常低的RDS(on),这有助于提高系统的能效,减少发热。
    2. 优秀的热传导:UDFN封装设计使得热传导更高效,提高了产品的可靠性和寿命。
    3. 超薄封装:2.0x2.0x0.55 mm的小巧封装,节省电路板空间。
    4. ESD保护:内置ESD保护二极管,增强了产品的抗干扰能力。

    应用案例和使用建议


    - 电池开关:该MOSFET适用于需要高可靠性开关的应用场景,例如电池管理系统。
    - 负载开关:在电源管理模块中,作为高侧开关使用。
    - 优化散热设计:建议使用大面积铜箔焊盘以提高散热效率。

    兼容性和支持


    - 该MOSFET与其他电子元器件或设备的兼容性良好,具体细节请参考手册中的订购信息。
    - 厂商提供技术支持和售后服务,详见手册末尾的联系方式。

    常见问题与解决方案


    1. 温度范围有限制吗?
    - 答案:NTLUS3A18PZ的温度范围为-55°C至150°C。在高温环境下,可能需要额外的散热措施。
    2. 如何处理ESD防护?
    - 答案:手册提供了详细的ESD防护指南,确保产品在高静电环境中也能正常工作。
    3. 焊接时需要注意什么?
    - 答案:手册建议将元件放置在FR4基板上,使用1平方英寸的铜箔焊盘进行焊接,避免超过260°C的温度。

    总结和推荐


    NTLUS3A18PZ MOSFET凭借其超低的导通电阻、高效的热传导和小巧的封装,使其成为电源管理应用中的优秀选择。尤其适用于便携式设备,如手机、媒体平板等。如果您正在寻找高性能的电源管理解决方案,强烈推荐使用这款产品。其出色的性能和可靠的ESD保护使它在市场上具备很强的竞争力。

NTLUS3A18PZTBG参数

参数
Vds-漏源极击穿电压 20V
Id-连续漏极电流 5.1A
配置 独立式
Vgs-栅源极电压 8V
Vgs(th)-栅源极阈值电压 1V@ 250µA
通道数量 1
Rds(On)-漏源导通电阻 18mΩ@ 7A,4.5V
FET类型 1个P沟道
最大功率耗散 700mW(Ta)
栅极电荷 28nC@ 4.5 V
Ciss-不同 Vds 时的输入最大电容 2.24nF@15V
长*宽*高 2mm(长度)*2mm(宽度)
通用封装 DFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NTLUS3A18PZTBG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NTLUS3A18PZTBG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR NTLUS3A18PZTBG NTLUS3A18PZTBG数据手册

NTLUS3A18PZTBG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.2063 ¥ 1.7755
1000+ $ 0.2005 ¥ 1.694
5000+ $ 0.2005 ¥ 1.694
库存: 79972
起订量: 564 增量: 1
交货地:
最小起订量为:500
合计: ¥ 887.75
