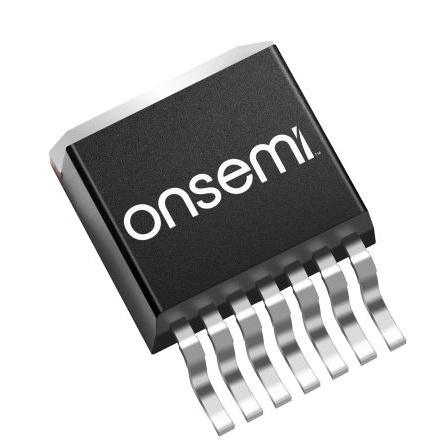

NTBG022N120M3S

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi N沟道MOS管, Vds=1200 V, 58 A, D2PAK-7L封装, 表面贴装
供应商型号: NTBG022N120M3S
供应商: 国内现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) NTBG022N120M3S

NTBG022N120M3S概述

    NTBG022N120M3S 硅碳化物(SiC)MOSFET 技术手册

    产品简介


    NTBG022N120M3S 是一种由 onsemi 生产的硅碳化物(SiC)金属氧化物半导体场效应晶体管(MOSFET),专为高效率和高可靠性设计。作为 EliteSiC 系列的一部分,它具有超低导通电阻(RDS(on))和极低的栅极电荷(QG(tot)),使其成为太阳能逆变器、电动汽车充电站、不间断电源(UPS)、储能系统和开关模式电源(SMPS)等领域的理想选择。

    技术参数


    - 导通电阻:RDS(on) = 22 mΩ @ VGS = 18 V
    - 总栅极电荷:QG(tot) = 142 nC
    - 开关速度:Coss = 146 pF
    - 击穿电压:VDSS = 1200 V
    - 最大连续漏极电流:ID = 100 A @ TC = 25°C
    - 封装:D2PAK-7L
    - 工作温度范围:TJ, Tstg = -55°C 至 +175°C

    产品特点和优势


    - 超低导通电阻:RDS(on) = 22 mΩ,确保高效的能量转换。
    - 快速开关:QG(tot) = 142 nC 和 Coss = 146 pF 使开关速度快,减少功耗。
    - 耐用性强:100% 通过雪崩测试,确保在极端条件下的稳定性和可靠性。
    - 环保合规:RoHS 认证,符合环保标准。

    应用案例和使用建议


    - 太阳能逆变器:高效率和可靠性使其成为太阳能逆变器的理想选择,降低损耗并提高整体能效。
    - 电动汽车充电站:快充需求要求高开关频率和低导通损耗,NTBG022N120M3S 能够满足这些要求。
    - 不间断电源(UPS):保证电源稳定性和高效能转换,减少电池损耗。
    使用建议:
    - 在高频率应用中,应考虑其开关损耗特性,以优化电路设计。
    - 在高温环境中使用时,应注意散热设计,以维持其高性能表现。

    兼容性和支持


    NTBG022N120M3S 可与其他主流电子元件兼容,例如其他 SiC MOSFET 或传统硅基器件。onsemi 提供全面的技术支持和售后服务,包括详细的使用手册、技术支持热线及在线社区讨论。

    常见问题与解决方案


    - 问题:如何处理热管理?
    解决方案:采用有效的散热设计,如加装散热片或液冷装置,确保温度在允许范围内。

    - 问题:如何优化电路性能?
    解决方案:根据负载情况调整栅极驱动电阻,以获得最佳的开关性能。

    总结和推荐


    NTBG022N120M3S 硅碳化物 MOSFET 以其超低导通电阻和高开关速度,特别适合高效率和高可靠性要求的应用场合。尽管价格可能稍高,但其卓越的性能和可靠性使其成为高端应用的理想选择。强烈推荐给需要高性能和高可靠性的工程师和技术人员。

NTBG022N120M3S参数

参数
配置 -
最大功率耗散 -
FET类型 1个N沟道
Id-连续漏极电流 58A
栅极电荷 -
通道数量 -
Vds-漏源极击穿电压 1.2KV
Vgs-栅源极电压 -
Vgs(th)-栅源极阈值电压 -
Ciss-不同 Vds 时的输入最大电容 -
Rds(On)-漏源导通电阻 -
通用封装 D2PAK-7L
安装方式 贴片安装
包装方式 卷带包装

NTBG022N120M3S厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NTBG022N120M3S数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR NTBG022N120M3S NTBG022N120M3S数据手册

NTBG022N120M3S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 126.469
100+ ¥ 120.7749
250+ ¥ 116.0763
800+ ¥ 106.5562
库存: 787
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 1264.69
直接购买
加入购物车
