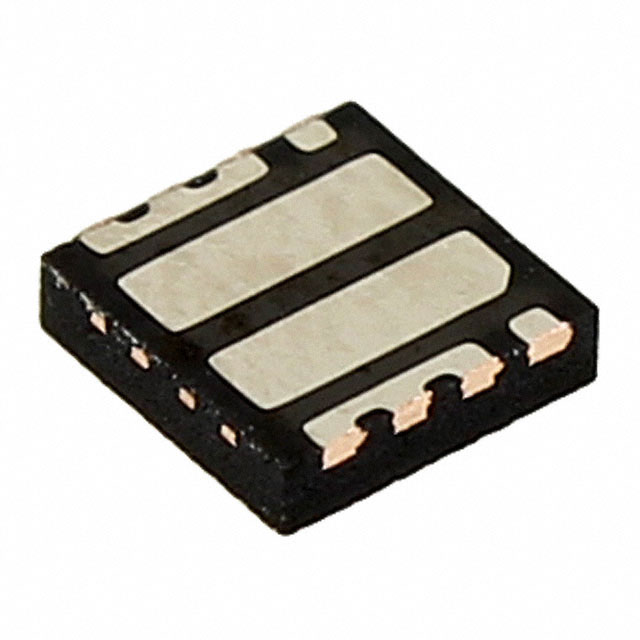

FDMC8032L

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi N沟道增强型MOS管 PowerTrench系列, Vds=40 V, 7 A, Power 33封装, 表面贴装, 8引脚
供应商型号: FDMC8032L
供应商: 国内现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) FDMC8032L

FDMC8032L概述

    FDMC8032L 双N沟道功率MOSFET 技术手册

    1. 产品简介


    FDMC8032L 是一款双N沟道功率MOSFET,封装为Power 33(3mm x 3mm MLP),集成于两个40V N沟道MOSFET。它具有出色的热性能设计,适用于多种电池保护、负载开关及点负载应用。

    2. 技术参数


    - 最大耐压:VDS = 40V
    - 栅源电压:VGS = ±20V
    - 连续漏极电流:ID = 20A(TC = 25°C),ID = 7A(TA = 25°C)
    - 单脉冲雪崩能量:EAS = 13mJ
    - 功耗:PD = 12W(TC = 25°C),PD = 1.9W(TA = 25°C)
    - 工作温度范围:TJ, TSTG = -55°C到+150°C

    3. 产品特点和优势


    - 低导通电阻:在VGS = 10V,ID = 7A时,最大导通电阻rDS(on) = 20mΩ
    - 优异的热性能:封装设计使得热阻RθJC仅为9.7°C/W
    - 超低电感封装:可缩短开关时间
    - 100% RG测试:确保产品质量
    - 无铅无卤素:符合RoHS标准

    4. 应用案例和使用建议


    - 电池保护:防止过载和短路
    - 负载开关:提高系统的可靠性和效率
    - 点负载:提供高效的电源管理
    在实际应用中,如负载开关应用,确保外部电路设计考虑MOSFET的开关速度以减少电磁干扰。对于电池保护应用,建议监测电池状态,确保MOSFET在正常工作范围内运行。

    5. 兼容性和支持


    - 兼容性:与现有电路板兼容性良好,可轻松替换原有器件。
    - 支持服务:ON Semiconductor 提供详尽的技术文档和客户支持,帮助用户解决应用中的问题。

    6. 常见问题与解决方案


    - 问题1:MOSFET发热严重
    - 解决办法:检查散热系统,确保安装在足够大的散热片上。
    - 问题2:漏电流过大
    - 解决办法:检查电路设计,确保栅极驱动电压足够高。
    - 问题3:功耗过高
    - 解决办法:考虑更换更低功耗的MOSFET或优化电路设计。

    7. 总结和推荐


    FDMC8032L 双N沟道功率MOSFET是一款高性能的功率器件,具有优秀的电气特性和热性能,适用于多种应用场景。其低导通电阻和优异的散热设计使其在高效能要求的应用中表现突出。强烈推荐用于需要高性能功率控制的场合。

FDMC8032L参数

参数
Ciss-不同 Vds 时的输入最大电容 720pF@20V
Rds(On)-漏源导通电阻 20mΩ@ 7A,10V
配置
栅极电荷 11nC@ 10V
最大功率耗散 1.9W
Id-连续漏极电流 7A
Vgs-栅源极电压 20V
Vgs(th)-栅源极阈值电压 3V@ 250µA
Vds-漏源极击穿电压 40V
FET类型 2个N沟道
通道数量 2
长*宽*高 3mm(长度)*3mm(宽度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FDMC8032L厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FDMC8032L数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FDMC8032L FDMC8032L数据手册

FDMC8032L封装设计

查看详情并下载
Symbol
Footprint
3D Model
