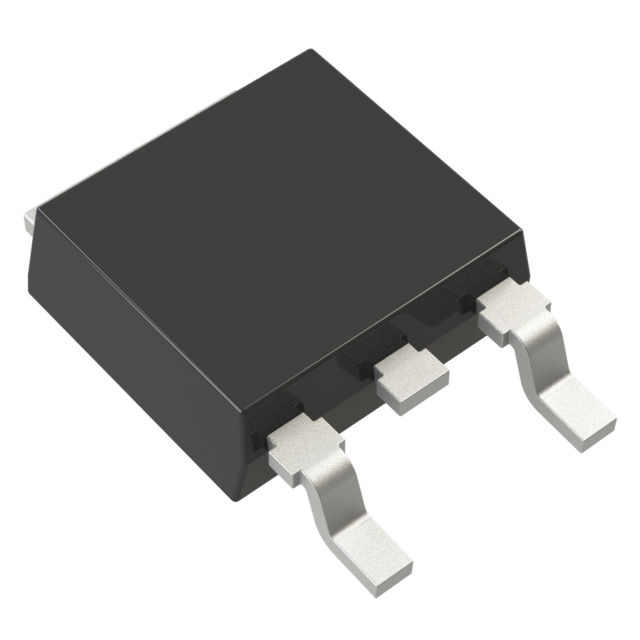

FCD7N60TM

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi N沟道增强型MOS管 SuperFET系列, Vds=600 V, 7 A, DPAK (TO-252)封装, 表面贴装, 3引脚
供应商型号: 1324778
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) FCD7N60TM

FCD7N60TM概述


    产品简介


    FCD7N60 N-Channel SuperFET® MOSFET
    FCD7N60是一款由Fairchild半导体公司(现为ON Semiconductor的一部分)生产的高性能N沟道超结MOSFET。这款器件具备低导通电阻和高效率的优点,特别适用于开关电源应用,如功率因数校正(PFC)、服务器/电信电源、平板显示器电视电源、ATX电源和工业电源等领域。

    技术参数


    - 电压等级:
    - 额定漏源电压(VDSS):600 V
    - 热稳定性下的最大漏源电压(BVDSS):650 V (TC = 150°C)
    - 电流参数:
    - 连续漏极电流(ID):7 A (TC = 25°C)
    - 最大脉冲漏极电流(IDM):21 A
    - 峰值二极管恢复电流(IAR):7 A
    - 单脉冲雪崩能量(EAS):230 mJ
    - 重复雪崩能量(EAR):8.3 mJ
    - 其他特性:
    - 典型导通电阻(RDS(on)):530 mΩ
    - 典型栅电荷(Qg):23 nC
    - 有效输出电容(Coss(eff.)):60 pF
    - 栅源电容(Ciss):710 pF
    - 栅漏电容(Coss):380 pF
    - 反向传输电容(Crss):34 pF
    - 漏极到源极二极管最大连续电流(IS):7 A
    - 漏极到源极二极管最大脉冲电流(ISM):21 A

    产品特点和优势


    FCD7N60 N-Channel SuperFET® MOSFET的主要优势在于其低导通电阻(RDS(on))和超低栅电荷(Qg),这使得它在高频开关应用中表现出色。此外,它的雪崩耐受能力确保了在极端条件下的可靠性。其紧凑的封装形式(D-PAK)也方便了PCB设计中的空间利用。

    应用案例和使用建议


    应用案例
    - 液晶显示/LED电视和显示器: 利用其低导通电阻特性,在背光驱动电路中提供高效的开关控制。
    - 照明系统: 用于高效节能的LED驱动电路,提高能效。
    - 太阳能逆变器: 在高频开关应用中提高效率。
    - AC-DC电源供应: 适用于多种电力转换设备,提供稳定可靠的电源管理。
    使用建议
    - 热管理: 由于器件的热阻较高,需要注意适当的散热措施,以防止过热导致性能下降。
    - 电路布局: 确保驱动电路和负载之间的距离最小化,以减少寄生电感带来的影响。

    兼容性和支持


    - 兼容性: FCD7N60具有与大多数标准电源管理电路的兼容性,可广泛应用于各种电路设计中。
    - 支持: ON Semiconductor提供了详尽的技术文档和支持服务,包括详细的电气特性和应用指南。

    常见问题与解决方案


    1. 问题:如何确定FCD7N60的最大额定工作温度?
    - 解决方案: 查阅数据手册,最大工作温度范围为-55°C至+150°C。
    2. 问题:在高温环境下,如何避免过热导致的性能下降?
    - 解决方案: 采取有效的散热措施,如添加散热片或采用强制风冷系统。

    总结和推荐


    综上所述,FCD7N60 N-Channel SuperFET® MOSFET凭借其出色的性能参数、低功耗及高可靠性,非常适合应用于各种高频开关电源应用。特别是在LCD/LED电视、照明系统、太阳能逆变器和AC-DC电源供应等应用场景中表现尤为出色。因此,我们强烈推荐使用此款器件。对于需要高性能电源管理解决方案的工程师来说,FCD7N60无疑是一个理想的选择。

FCD7N60TM参数

参数
Vgs-栅源极电压 30V
Vds-漏源极击穿电压 600V
配置 独立式
Vgs(th)-栅源极阈值电压 5V@ 250µA
Id-连续漏极电流 7A
Rds(On)-漏源导通电阻 600mΩ@ 3.5A,10V
栅极电荷 30nC@ 10 V
最大功率耗散 83W(Tc)
Ciss-不同 Vds 时的输入最大电容 920pF@25V
通道数量 1
FET类型 1个N沟道
长*宽*高 6.73mm*6.22mm*2.39mm
通用封装 TO-252AA
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装
