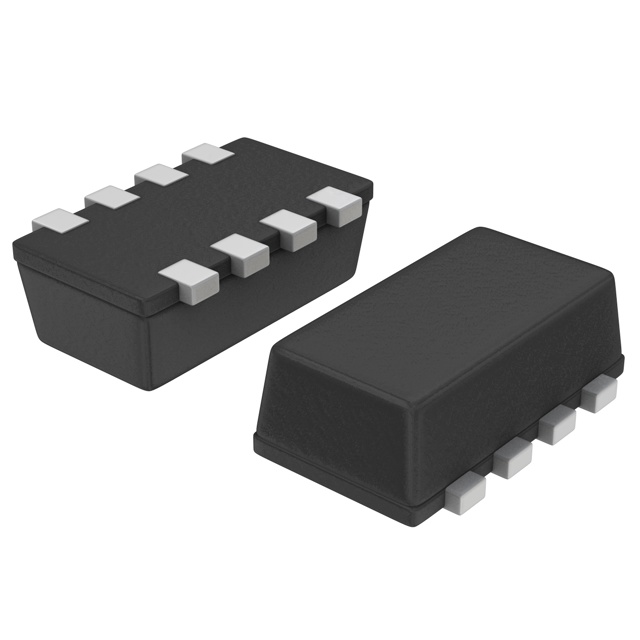

NTHS4101PT1G

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi P沟道增强型MOS管, Vds=20 V, 6.7 A, ChipFET封装, 表面贴装, 8引脚
供应商型号: NTHS4101PT1G
供应商: 国内现货
标准整包数: 10
ON SEMICONDUCTOR 场效应管(MOSFET) NTHS4101PT1G

NTHS4101PT1G概述

    NTHS4101P MOSFET 技术手册解读

    1. 产品简介


    NTHS4101P 是一款高性能的 P 沟道功率 MOSFET,采用 ChipFET 封装。其额定电压为 -20V,最大连续漏极电流为 -6.7A。这款器件以其超低的 RDS(on) 特性著称,在逻辑 IC 常用的低至 1.8V 的门电压下依然能够保持良好的导通电阻表现,非常适合电池管理和负载管理应用。NTHS4101P 体积小巧(比传统 TSOP-6 小 40%),厚度仅为 <1.1mm,是便携式电子设备的理想选择。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 栅极到源极击穿电压 -20 Vdc |
    | 漏极到源极击穿电压 | -20 Vdc |
    | 漏极连续电流 | -4.8 -6.7 | A |
    | 总功耗(25°C) | 1.3 2.5 | W |
    | 栅极充电电荷 | 25 | 35 nC |
    | 门限电压 | -1.5 | -0.45 Vdc |

    3. 产品特点和优势


    - 超低 RDS(on):NTHS4101P 在多种门电压下均能提供极低的 RDS(on),有助于提高能效并降低功耗。
    - 紧凑设计:相比传统的 TSOP-6 封装,NTHS4101P 的封装尺寸减少了 40%,特别适合空间受限的应用场景。
    - 低功耗运行:能够在较低的门电压下正常工作,减少了对外部电路的需求。
    - 高温稳定性:最高工作温度可达 150°C,确保在极端环境下的稳定运行。

    4. 应用案例和使用建议


    NTHS4101P 主要应用于电池和负载管理领域,如 MP3 播放器、手机、数码相机和个人数字助理等便携式电子产品中。在实际应用中,可以通过优化电路布局来进一步提升器件性能。例如,在设计 PCB 时,可以增加散热片以改善热管理;同时确保电源引脚与接地引脚之间的阻抗匹配良好,以减少寄生效应。

    5. 兼容性和支持


    该产品支持无铅包装,并且与市面上常见的逻辑 IC 高度兼容。制造商提供了全面的技术支持和服务保障,包括在线资源访问(如官方网站 http://onsemi.com)以及本地技术支持热线,以便客户快速解决问题。

    6. 常见问题与解决方案


    - 问题: 设备启动时间过长。
    - 解决方案: 检查输入电容是否足够大;适当调整门极电阻值。

    - 问题: 温度升高导致性能下降。
    - 解决方案: 增加散热措施,比如安装散热器或者改进通风系统。

    7. 总结和推荐


    总体而言,NTHS4101P MOSFET 是一款高效节能、易于集成的小型化功率器件。它凭借其优异的技术指标和广泛的应用范围,在现代消费类电子产品中占据了重要地位。对于需要高效率和紧凑设计的场合来说,这款产品无疑是一个明智的选择。如果您正在寻找一款可靠且高效的功率管理解决方案,则 NTHS4101P 应该列入您的考虑名单之中。

NTHS4101PT1G参数

参数
Rds(On)-漏源导通电阻 34mΩ@ 4.8A,4.5V
Vds-漏源极击穿电压 20V
最大功率耗散 1.3W(Ta)
Vgs(th)-栅源极阈值电压 1.5V@ 250µA
栅极电荷 35nC@ 4.5 V
通道数量 1
Id-连续漏极电流 4.8A
配置 独立式hexdrain
FET类型 1个P沟道
Ciss-不同 Vds 时的输入最大电容 2.1nF@16V
Vgs-栅源极电压 8V
长*宽*高 3.05mm*1.65mm*1.05mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
