FDMC7660

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi N沟道增强型MOS管 PowerTrench系列, Vds=30 V, 100 A, Power 33封装, 表面贴装, 8引脚
供应商型号: FDMC7660
供应商: 国内现货
标准整包数: 1

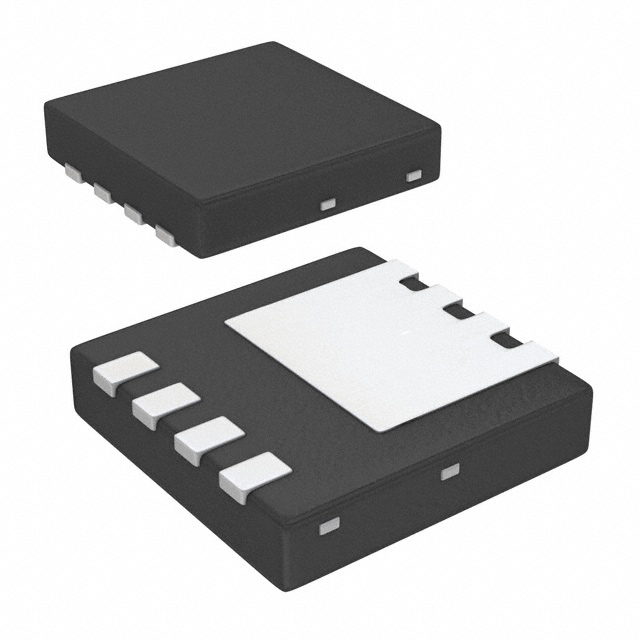

ON SEMICONDUCTOR 场效应管(MOSFET) FDMC7660

FDMC7660概述

    FDMC7660 N-Channel PowerTrench® MOSFET

    1. 产品简介


    FDMC7660是一款由ON Semiconductor(现为安森美)开发的N-沟道功率MOSFET(金属氧化物半导体场效应晶体管),专为高效电源管理和负载切换应用设计。这种高性能技术特别优化了导通电阻,从而实现极低的导通电阻。它广泛应用于笔记本电脑和便携式电池组等设备中的直流到直流降压转换器、点负载及高效率负载开关和低端开关应用。

    2. 技术参数


    | 参数 | 最大值(典型值) |

    | 栅源电压 | ±20 V |
    | 漏源电压 | 30 V |
    | 连续漏电流 | 20 A(封装限制);100 A(硅片限制) |
    | 单脉冲雪崩能量 | 200 mJ |
    | 功耗 | 41 W(TC=25°C) |
    | 工作温度范围 | -55°C 至 +150°C |
    | 热阻 | 3°C/W(结至壳) |

    3. 产品特点和优势


    - 极低导通电阻: 在栅源电压为10V时,最大导通电阻为2.2 mΩ,在栅源电压为4.5V时,最大导通电阻为3.3 mΩ。
    - 高可靠性和稳定性: 高温下的导通电阻变化小,适用于各种极端工作环境。
    - 环保认证: 终端无铅且符合RoHS标准,有助于提高环境保护。

    4. 应用案例和使用建议


    - 应用场景: 主要应用于DC-DC降压转换器、点负载和高效率负载开关等。
    - 使用建议: 在选择其他相关组件时,确保它们能与FDMC7660良好配合。对于高电流应用,建议增加散热措施以保证MOSFET的长期稳定运行。

    5. 兼容性和支持


    - 兼容性: 由于其普遍适用性,FDMC7660能够与其他主流电子元器件轻松兼容。
    - 支持和维护: ON Semiconductor提供详细的技术文档和客户支持服务,包括故障排除指南和技术咨询。

    6. 常见问题与解决方案


    - 问题1: 导通电阻突然增大。
    - 解决方案: 检查电路板设计是否合理,确保良好的散热系统。
    - 问题2: 短路现象频繁发生。
    - 解决方案: 确保栅极驱动信号稳定,避免长时间的过载操作。

    7. 总结和推荐


    总体来看,FDMC7660 N-Channel PowerTrench® MOSFET凭借其卓越的性能和广泛的适用性,是一款非常值得推荐的产品。特别是在需要高效率、高可靠性的电源管理和负载切换应用中,它能发挥出色的作用。建议用户在选择和应用时仔细考虑上述技术和应用细节。

FDMC7660参数

参数
Rds(On)-漏源导通电阻 2.2mΩ@ 20A,10V
Vds-漏源极击穿电压 30V
栅极电荷 86nC@ 10 V
Vgs-栅源极电压 20V
Id-连续漏极电流 20A,40A
FET类型 1个N沟道
Vgs(th)-栅源极阈值电压 2.5V@ 250µA
配置 独立式
Ciss-不同 Vds 时的输入最大电容 4.83nF@15V
通道数量 1
最大功率耗散 2.3W(Ta),41W(Tc)
长*宽*高 3.3mm(长度)*3.3mm(宽度)
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

FDMC7660厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FDMC7660数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FDMC7660 FDMC7660数据手册

FDMC7660封装设计

查看详情并下载
Symbol
Footprint
3D Model
