WPH4003-1E

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 3W(Ta),55W(Tc) 30V 48nC@ 10 V 1个N沟道 1.7KV 10.5Ω@ 1.5A,10V 2.5A 850pF@30V TO-3PF 通孔安装 15.5mm*5.5mm*29.5mm
供应商型号: UA-WPH4003-1E
供应商: 海外现货
标准整包数: 30

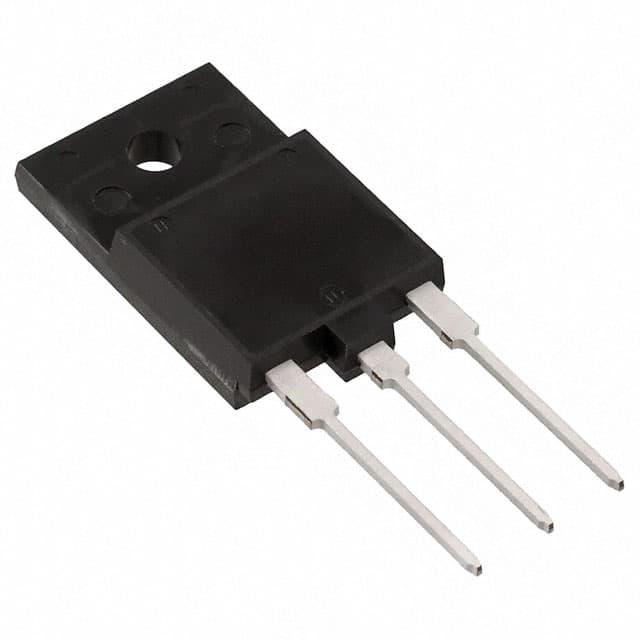

ON SEMICONDUCTOR 场效应管(MOSFET) WPH4003-1E

WPH4003-1E概述

    WPH4003 N-Channel Power MOSFET 技术手册

    产品简介


    WPH4003 是一款 N-Channel 功率 MOSFET,专为高电压和大电流的应用设计。它的主要功能是作为开关器件,能够在各种电力转换和控制应用中实现高效的电能转换。适用于电源转换、电机驱动、逆变器和开关电源等领域。

    技术参数


    以下是 WPH4003 的主要技术规格:
    - 额定电压 (VDSS): 1700V
    - 导通电阻 (RDS(on)): 8.2Ω (典型值)
    - 驱动电压 (VGSS): ±30V
    - 最大连续漏极电流 (IDc): 3A
    - 脉冲漏极电流 (IDP): 6A (单脉冲)
    - 允许功耗 (PD): 3.0W(Ta=25°C),55W(Tc=25°C)
    - 通道温度 (Tch): 150°C
    - 存储温度 (Tstg): -55°C 至 +150°C
    - 雪崩能量 (EAS): 49mJ
    - 雪崩电流 (IAV): 3A

    产品特点和优势


    WPH4003 具备以下特点和优势:
    - 低导通电阻 (RDS(on)): 仅 8.2Ω,可以实现更高的能效和更低的功率损耗。
    - 高击穿电压 (VDSS): 额定电压高达 1700V,适合高电压应用。
    - 高可靠性: 最大连续漏极电流为 3A,能够应对大电流需求。
    - 优秀的雪崩耐受能力: 49mJ 的雪崩能量使得器件在极端条件下仍能稳定工作。

    应用案例和使用建议


    WPH4003 在多种应用场景中表现出色,如电源转换器、电机驱动系统和开关电源等。以下是几种实际使用场景和相应的建议:
    1. 电源转换器:
    - 建议在高温环境下使用时,确保良好的散热措施,以避免过热。
    - 使用合适的栅极驱动器,以确保开关过程中的快速切换和低损耗。
    2. 电机驱动系统:
    - 在高频率下工作时,需要考虑电容和电感的影响,以减少电磁干扰。
    - 确保在电机启动和制动过程中提供足够的驱动电流。

    兼容性和支持


    WPH4003 采用 TO-3PF-3L 封装,符合 JEITA 和 JEDEC 标准。它可与其他标准 MOSFET 管脚兼容,便于替换和集成。ON Semiconductor 提供详细的技术支持和售后服务,包括技术文档和应用指南。

    常见问题与解决方案


    以下是用户在使用过程中可能会遇到的一些常见问题及其解决方案:
    1. 问题: 设备在高温环境下无法正常工作。
    - 解决方案: 确保良好的散热措施,如增加散热片或使用水冷装置。
    2. 问题: 开关速度较慢,影响效率。
    - 解决方案: 使用合适的栅极驱动器,并优化电路布局,以减少寄生电容的影响。
    3. 问题: 设备出现异常损坏。
    - 解决方案: 检查并确认所有外部条件均在安全范围内,遵循手册中的操作指南。

    总结和推荐


    WPH4003 N-Channel Power MOSFET 是一款高性能的功率 MOSFET,具备出色的耐压能力和低导通电阻。它非常适合于高电压和大电流的应用场合,如电源转换器和电机驱动系统。尽管其性能优异,但在使用过程中仍需注意散热和驱动电路的设计。总体来说,WPH4003 是一款值得推荐的产品。

WPH4003-1E参数

参数
最大功率耗散 3W(Ta),55W(Tc)
Rds(On)-漏源导通电阻 10.5Ω@ 1.5A,10V
Id-连续漏极电流 2.5A
Vgs(th)-栅源极阈值电压 -
通道数量 1
配置 独立式
栅极电荷 48nC@ 10 V
Vds-漏源极击穿电压 1.7KV
FET类型 1个N沟道
Vgs-栅源极电压 30V
Ciss-不同 Vds 时的输入最大电容 850pF@30V
长*宽*高 15.5mm*5.5mm*29.5mm
通用封装 TO-3PF
安装方式 通孔安装
零件状态 停产
包装方式 管装

WPH4003-1E厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

WPH4003-1E数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR WPH4003-1E WPH4003-1E数据手册

WPH4003-1E封装设计

查看详情并下载
Symbol
Footprint
3D Model
