FQL40N50F

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 460W(Tc) 30V 5V@ 250µA 200nC@ 10V 1个N沟道 500V 110mΩ@ 20A,10V 40A 7.5nF@25V TO-264-3 通孔安装 20.2mm*5.2mm*26.4mm
供应商型号: FL-FQL40N50F
供应商: 海外现货
标准整包数: 1

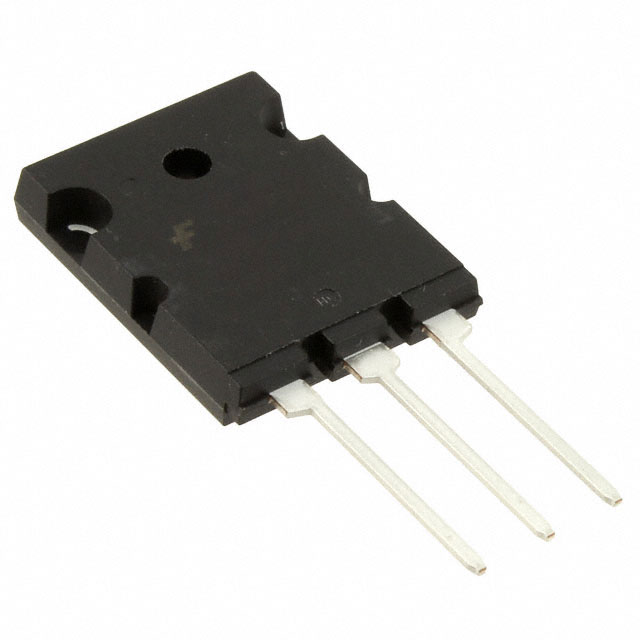

ON SEMICONDUCTOR 场效应管(MOSFET) FQL40N50F

FQL40N50F概述

    FQL40N50F N-Channel QFET® FRFET® MOSFET 技术手册解析

    1. 产品简介


    FQL40N50F 是一款由Fairchild Semiconductor生产的N沟道增强型功率MOSFET(金属氧化物半导体场效应晶体管)。它采用了Fairchild独有的平面条纹和DMOS技术,专为降低导通电阻和提供卓越的开关性能而设计。该器件适用于开关电源、有源功率因数校正(PFC)和电子灯泡镇流器等领域。

    2. 技术参数


    | 参数 | 值 | 单位 |
    |
    | 漏源电压(VDSS) | 500 | V |
    | 持续漏电流(ID) | 40 | A (TC = 25°C)
    25 | A (TC = 100°C) |
    | 脉冲漏电流(IDM) | 160 | A |
    | 栅源电压(VGSS) | ±30 | V |
    | 单脉冲雪崩能量(EAS) | 1800 | mJ |
    | 雪崩电流(IAR) | 40 | A |
    | 重复雪崩能量(EAR) | 46 | mJ |
    | 反向恢复dv/dt峰值 | 20 | V/ns |
    | 功率耗散(PD) | 460 | W (TC = 25°C)
    3.7 | W/°C (大于25°C) |
    | 工作温度范围(TJ, TSTG) | -55 到 +150 | °C |

    3. 产品特点和优势


    FQL40N50F 具备低导通电阻(RDS(on)),优秀的开关特性,快速恢复二极管,并且通过100%雪崩测试验证。这些特性使其在高效率和高可靠性应用中表现优异,特别是在开关电源和功率转换应用中,能够显著提高系统的整体性能。

    4. 应用案例和使用建议


    应用场景:
    - 开关电源
    - 有源功率因数校正(PFC)
    - 电子灯泡镇流器
    使用建议:
    1. 在高电流应用中确保散热良好,避免过热。
    2. 由于具有快速恢复二极管特性,在设计电路时需要特别注意防止尖峰电压。
    3. 在高频开关应用中,建议选择合适的栅极驱动电路以优化开关性能。

    5. 兼容性和支持


    FQL40N50F 采用TO-264封装,便于集成到现有系统中。Fairchild Semiconductor提供了详尽的技术文档和支持服务,确保客户可以高效地使用和维护该产品。如有疑问,可以通过官方渠道联系技术支持。

    6. 常见问题与解决方案


    问题1:如何避免产品过热?
    解决方法: 确保良好的散热设计,使用散热片或散热风扇辅助散热。
    问题2:在高频开关应用中,如何减少电磁干扰?
    解决方法: 使用合适的栅极驱动电路和布局设计来减少电磁干扰。
    问题3:雪崩击穿如何避免?
    解决方法: 设计电路时考虑最大工作电压和电流,确保不超出器件额定值。

    7. 总结和推荐


    FQL40N50F 在高效率和高可靠性方面表现出色,适合应用于开关电源和功率转换领域。其出色的特性使其在市场上具备很强的竞争优势。我们强烈推荐使用此产品,尤其是在要求高性能和可靠性的场合。如果您有任何疑问或需要进一步的支持,请访问官方网站获取更多信息和技术支持。

FQL40N50F参数

参数
栅极电荷 200nC@ 10V
Id-连续漏极电流 40A
Rds(On)-漏源导通电阻 110mΩ@ 20A,10V
Vgs(th)-栅源极阈值电压 5V@ 250µA
最大功率耗散 460W(Tc)
配置 独立式
Vgs-栅源极电压 30V
Vds-漏源极击穿电压 500V
FET类型 1个N沟道
通道数量 1
Ciss-不同 Vds 时的输入最大电容 7.5nF@25V
长*宽*高 20.2mm*5.2mm*26.4mm
通用封装 TO-264-3
安装方式 通孔安装
零件状态 在售
包装方式 管装

FQL40N50F厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FQL40N50F数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FQL40N50F FQL40N50F数据手册

FQL40N50F封装设计

查看详情并下载
Symbol
Footprint
3D Model
