首页  >  产品百科  >  FCMT125N65S3

FCMT125N65S3

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi N沟道增强型MOS管, Vds=650 V, 24 A, PQFN4封装, 表面贴装, 4引脚
供应商型号: CY-FCMT125N65S3
供应商: Avnet
标准整包数: 1

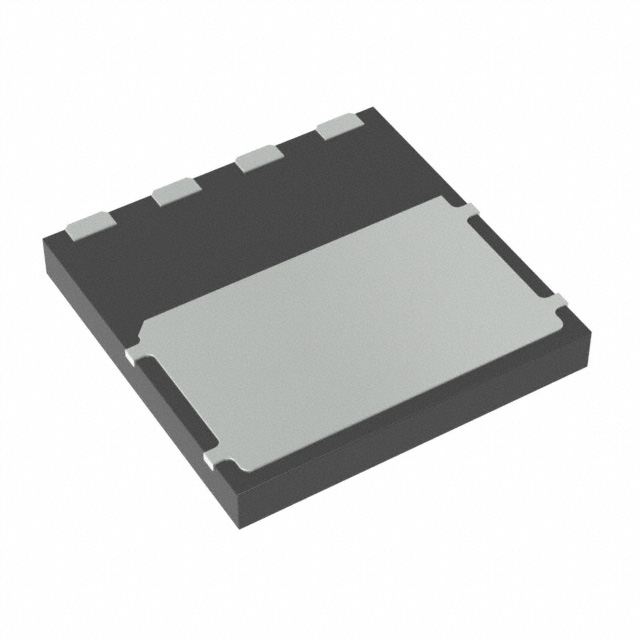

ON SEMICONDUCTOR 场效应管(MOSFET) FCMT125N65S3

FCMT125N65S3概述

    FCMT125N65S3 MOSFET 技术手册

    1. 产品简介


    FCMT125N65S3 是由 ON Semiconductor 推出的一款高性能 N-Channel SuperFET III 功率 MOSFET。这款器件采用了电荷平衡技术,提供卓越的低导通电阻(RDS(on))和较低的栅极电荷(Qg)。其设计旨在最大限度地减少导通损耗、提供出色的开关性能并承受极端的 dv/dt 速率。
    主要功能:该 MOSFET 特别适用于电信/服务器电源、工业电源、UPS 和太阳能等应用领域。

    2. 技术参数


    | 参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | VDSS | 漏源击穿电压 | 650 | 700 | V |
    | RDS(on) | 导通电阻 | - | 125 | mΩ |
    | ID | 连续漏极电流 | - | 24 | A |
    | IDM | 脉冲漏极电流 | - | 60 | A |
    | Qg | 总栅极电荷 | - | 49 | nC |
    | Coss(eff) | 有效输出电容 | - | 406 | pF |

    3. 产品特点和优势


    - 700 V @ TJ = 150°C:能够在高温下稳定工作。
    - 超低栅极电荷:典型值为 49 nC,有助于减少驱动功率损耗。
    - 高可靠性:所有产品经过 100% 雪崩测试。
    - 低有效输出电容:典型值为 406 pF,有利于快速开关。
    - RoHS 和 Pb-Free 符合标准:环保材料,满足严格的环保要求。

    4. 应用案例和使用建议


    - 电信/服务器电源:由于其低导通电阻和高耐压,适合用于电信和服务器电源系统,确保高效率和稳定性。
    - 工业电源:适用于需要极高可靠性的工业应用,如工厂自动化系统。
    - UPS 和太阳能:由于其优越的开关性能和耐高压能力,可用于不间断电源和太阳能逆变器中。
    使用建议:
    - 在使用时应注意温度管理,以防止过热。
    - 建议使用散热器以提高散热效果,特别是在高频开关条件下。

    5. 兼容性和支持


    FCMT125N65S3 MOSFET 采用 Power88 封装,具有超薄表面贴装特性(1mm 高),非常适合现代紧凑设计需求。Power88 封装具有超低源引线电感和分离的电源和驱动源引脚,易于与其他元件兼容。
    ON Semiconductor 提供了全面的技术支持和文档资源,可在其官方网站上找到相关技术资料和设计指南。

    6. 常见问题与解决方案


    1. 问题:在高温环境下工作时,导通电阻显著增加。
    - 解决方案:安装散热片以提高散热效果。

    2. 问题:驱动电路不稳定导致开关频率不稳。
    - 解决方案:使用合适的驱动电阻来稳定驱动信号。
    3. 问题:过高的反向恢复峰值电压。
    - 解决方案:增加栅极电阻来减缓开关速度。

    7. 总结和推荐


    FCMT125N65S3 MOSFET 是一款优秀的 N-Channel SuperFET III 功率 MOSFET,具有优异的低导通电阻和低栅极电荷,适合于多种高可靠性应用场合。其在高温环境下的稳定表现、超低电容和电荷特性使其成为电信/服务器电源、工业电源、UPS 和太阳能应用的理想选择。
    推荐使用:对于需要高效率和高可靠性的应用,特别是那些对温度敏感的应用,强烈推荐使用 FCMT125N65S3。

FCMT125N65S3参数

参数
FET类型 1个N沟道
栅极电荷 49nC@ 10 V
Ciss-不同 Vds 时的输入最大电容 1.92nF@400V
Id-连续漏极电流 24A
Vgs(th)-栅源极阈值电压 4.5V@ 590µA
通道数量 1
Vgs-栅源极电压 30V
Rds(On)-漏源导通电阻 125mΩ@ 12A,10V
最大功率耗散 181W(Tc)
Vds-漏源极击穿电压 650V
配置 独立式
长*宽*高 8mm(长度)
通用封装 PQFN-4
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装

FCMT125N65S3厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FCMT125N65S3数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FCMT125N65S3 FCMT125N65S3数据手册

FCMT125N65S3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 2.7519 ¥ 22.8527
50+ $ 2.6333 ¥ 22.4518
100+ $ 2.5858 ¥ 22.2513
300+ $ 2.5621 ¥ 22.0509
500+ $ 2.5384 ¥ 21.8504
1000+ $ 2.4672 ¥ 20.8481
5000+ $ 2.4672 ¥ 20.8481
库存: 39550
起订量: 44 增量: 1
交货地:
最小起订量为:25
合计: ¥ 571.31
