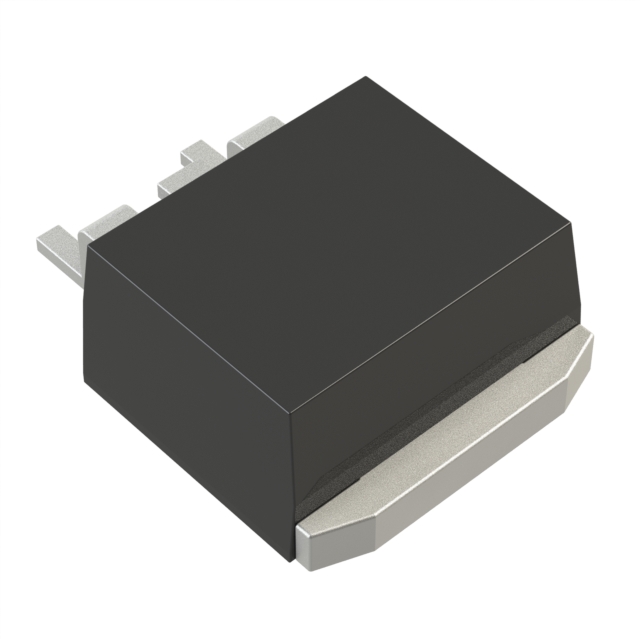

FDB035AN06A0

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi N沟道增强型MOS管 PowerTrench系列, Vds=60 V, 80 A, D2PAK (TO-263)封装, 表面贴装, 3引脚
供应商型号: WU-FDB035AN06A0
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) FDB035AN06A0

FDB035AN06A0概述

    FDB035AN06A0 N-Channel PowerTrench® MOSFET 技术手册

    产品简介


    FDB035AN06A0 是一种 N-Channel PowerTrench® MOSFET,适用于广泛的工业应用。这种器件以其低导通电阻(3.5 mΩ)和高电流承载能力(80 A)而闻名,适用于电机驱动、不间断电源(UPS)、电池保护电路以及同步整流等应用。FDB035AN06A0 曾用名称为开发型号 82584。

    技术参数


    - 电压等级:最大漏源电压(VDS)为 60 V。
    - 电流能力:连续漏极电流为 80 A(Tamb = 25°C, VGS = 10V),脉冲条件下可达到 22 A。
    - 导通电阻:典型值为 3.2 mΩ(@ VGS = 10V, ID = 80 A)。
    - 电荷特性:总栅极电荷(QG(TOT))典型值为 95 nC(@ VGS = 10V)。
    - 热阻抗:最大热阻抗(RθJA)为 43 °C/W(带 1 in² 铜散热片)。
    - 工作温度范围:工作温度(TJ, TSTG)范围为 -55 至 175 °C。

    产品特点和优势


    - 低导通电阻:提供超低的导通电阻(3.5 mΩ),适合高效率应用。
    - 低米勒电荷:降低开关损耗,提高能效。
    - 快速恢复二极管:具有快速恢复特性,适用于高频应用。
    - 高可靠性:单脉冲雪崩能量能力达 625 mJ,重复脉冲雪崩能量能力强大。
    - 低热阻抗:设计紧凑,易于集成,提高散热效果。

    应用案例和使用建议


    - 电机驱动系统:FDB035AN06A0 可以有效地用于电机驱动系统中,提高整体效率和稳定性。
    - 不间断电源(UPS):在 UPS 系统中,该器件能够承受高压和大电流,确保系统的可靠运行。
    - 电池保护电路:在电池保护电路中,FDB035AN06A0 可以快速响应过流和短路情况,提高安全性。
    使用建议
    - 散热管理:由于其较低的导通电阻,应特别注意散热管理,以避免过热。
    - 驱动电路设计:设计驱动电路时,应注意合适的栅极电阻,以减少开关损耗。

    兼容性和支持


    - 封装形式:采用 D2PAK 封装,便于表面贴装,兼容各种 PCB 布局。
    - 技术支持:ON Semiconductor 提供详尽的技术文档和全面的支持服务,帮助用户快速掌握产品应用。

    常见问题与解决方案


    1. 过热问题:确保良好的散热设计,如增加铜散热片面积。
    2. 驱动电路不稳定:调整栅极电阻至合适值,优化驱动波形。
    3. 反向恢复时间长:使用外置肖特基二极管,减少反向恢复损耗。

    总结和推荐


    FDB035AN06A0 N-Channel PowerTrench® MOSFET 是一款高性能、高可靠性的功率 MOSFET,具备出色的导通特性和低损耗特性。其广泛的应用场景使其成为工业控制和电力电子系统中的理想选择。强烈推荐此产品,尤其适用于需要高效率和高可靠性的应用场合。

FDB035AN06A0参数

参数
Ciss-不同 Vds 时的输入最大电容 6.4nF@25V
栅极电荷 124nC@ 10V
Rds(On)-漏源导通电阻 3.5mΩ@ 80A,10V
Id-连续漏极电流 22A,80A
最大功率耗散 310W(Tc)
配置 独立式
Vgs-栅源极电压 20V
Vds-漏源极击穿电压 60V
Vgs(th)-栅源极阈值电压 4V@ 250µA
FET类型 1个N沟道
通道数量 1
长*宽*高 10.67mm*9.65mm*4.83mm
通用封装 TO-263
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
