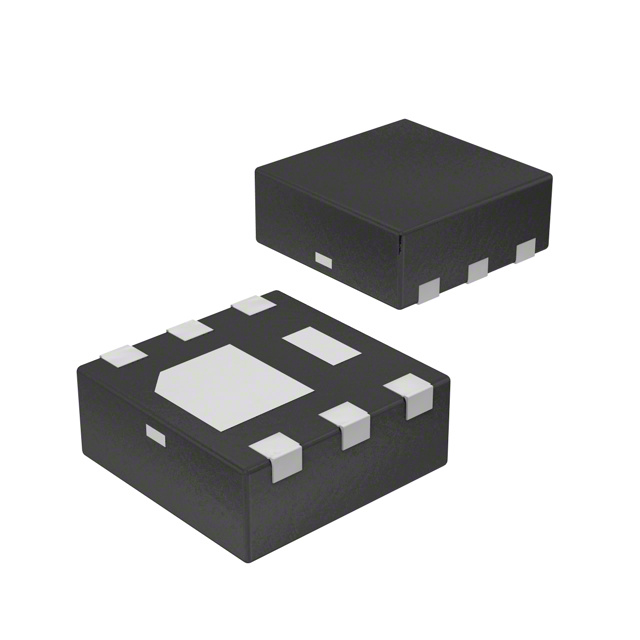

FDMA037N08LC

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 2.4W(Ta) 20V 2.5V@ 20µA 9nC@ 10 V 1个N沟道 80V 36.5mΩ@ 4A,10V 6A 595pF@40V WDFN-6 贴片安装
供应商型号: FL-FDMA037N08LC
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) FDMA037N08LC

FDMA037N08LC概述

    单管N沟道POWERTRENCH® MOSFET:FDMA037N08LC 技术手册解析

    1. 产品简介


    FDMA037N08LC 是一款单管N沟道POWERTRENCH® MOSFET,专为同步降压转换器设计,旨在提供最高效率和热性能。它具有低导通电阻(rDS(on))和栅极电荷,适用于高开关频率的应用场合。

    2. 技术参数


    - 额定电压(VDS): 80V
    - 最大导通电阻(rDS(on)):
    - 在VGS = 10 V,ID = 4 A时为36.5 mΩ
    - 在VGS = 4.5 V,ID = 3 A时为56.9 mΩ
    - 连续电流(ID): 6 A
    - 脉冲电流(PD): 55 A
    - 工作温度范围(TJ, TSTG): -55°C 至 +150°C
    - 最大封装高度: 0.8 mm
    - 工作环境: 支持5 V驱动,具有较低的反向恢复电荷(Qrr)和更低的开关噪声/电磁干扰(EMI)
    - 封装: WDFN6 2x2,0.65P
    - RoHS认证: 符合无铅、无卤素、无BFR标准

    3. 产品特点和优势


    - PTNG MOSFET技术: 提供出色的开关性能
    - 低rDS(on): 最大值仅为36.5 mΩ,适用于高效率应用
    - 较低的Qrr: 相较于其他供应商低50%
    - 低栅极电荷: 减少损耗并提高效率
    - 较低的开关噪声/EMI: 减少电磁干扰,适合在对EMI敏感的应用环境中使用
    - 微小型封装: 0.8 mm的最小封装厚度,节省空间
    - 环保材料: 无铅、无卤素、RoHS认证,符合环保要求

    4. 应用案例和使用建议


    典型应用: DC-DC降压转换器。FDMA037N08LC特别适用于需要高效率和紧凑设计的场合,例如服务器电源、通信设备以及便携式电子产品。
    使用建议:
    - 为了实现最佳性能,建议在操作时保持VGS电压在10V左右,以获得最低的导通电阻。
    - 由于其较低的Qrr,适用于高频开关应用。若需进一步降低开关噪声,可采用缓冲电路。
    - 在实际应用中,由于较低的工作温度范围限制,应注意散热设计,确保长期稳定运行。

    5. 兼容性和支持


    该产品与市场上主流的电子元器件兼容性良好,适合作为现有系统升级的直接替代品。此外,厂商提供了详尽的技术文档和支持服务,帮助客户快速集成到新的设计方案中。
    支持信息:
    - 技术文档: 可通过厂商官网下载详细数据手册和应用指南
    - 技术支持: 可通过电话、邮件等多种方式联系厂商的技术支持团队
    - 物流信息: 订单详情及包装运输信息参见数据手册页2

    6. 常见问题与解决方案


    - 问题1: 开关频率过高导致发热严重
    - 解决方法: 检查电路布局,确保散热设计合理;考虑使用散热片或风扇进行辅助散热。

    - 问题2: 导通电阻较大影响效率
    - 解决方法: 检查是否选择了正确的驱动电压,建议保持VGS在10V左右,同时注意检查是否有外部噪声干扰。

    7. 总结和推荐


    总体而言,FDMA037N08LC凭借其高效的性能、较低的功耗以及紧凑的设计,非常适合于多种应用场景,特别是那些对功率密度和效率有严格要求的场合。无论是对于新项目开发还是现有系统的升级替换,这款MOSFET都是一个理想的选择。
    推荐指数: ★★★★★
    这款产品的独特技术和优势使其在市场上具备较强的竞争力,强烈推荐给需要高效能MOSFET的工程师和技术人员。

FDMA037N08LC参数

参数
Ciss-不同 Vds 时的输入最大电容 595pF@40V
通道数量 1
Id-连续漏极电流 6A
Vds-漏源极击穿电压 80V
FET类型 1个N沟道
最大功率耗散 2.4W(Ta)
Vgs(th)-栅源极阈值电压 2.5V@ 20µA
配置 独立式
Vgs-栅源极电压 20V
栅极电荷 9nC@ 10 V
Rds(On)-漏源导通电阻 36.5mΩ@ 4A,10V
通用封装 WDFN-6
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装
