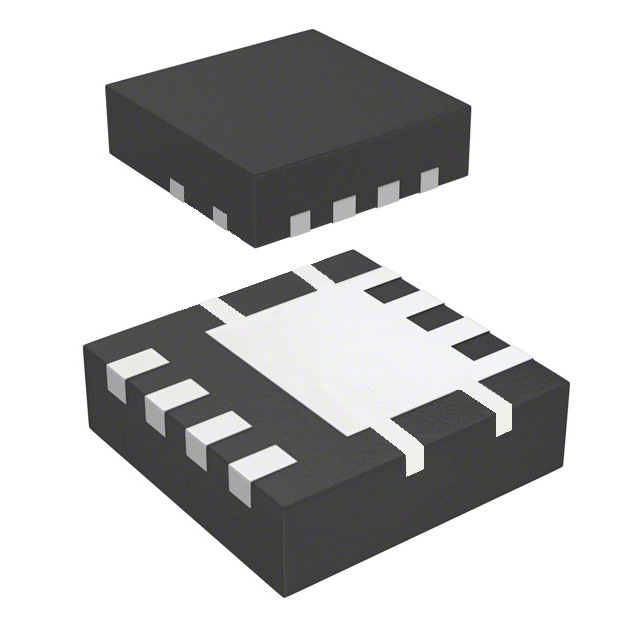

FDMC86261P

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi P沟道增强型MOS管 PowerTrench系列, Vds=150 V, 2.7 A, Power 33封装, 表面贴装, 8引脚
供应商型号: 30C-FDMC86261P 8-MLP(3.3X3.3)
供应商: 云汉优选
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) FDMC86261P

FDMC86261P概述

    FDMC86261P MOSFET 技术手册解析

    产品简介


    FDMC86261P 是一款由 onsemi 公司采用先进 POWERTRENCH 技术生产的 P 通道 MOSFET(金属氧化物半导体场效应晶体管)。该产品特别设计用于最小化导通电阻并优化开关性能,适用于多种高密度应用。它具有出色的开关性能,广泛应用于负载开关和主动钳位开关等领域。

    技术参数


    FDMC86261P 的技术规格如下:
    - 最大导通电阻:在 VGS = -10 V、ID = -2.4 A 条件下为 160 mΩ;在 VGS = -6 V、ID = -2.2 A 条件下为 185 mΩ。
    - 漏源击穿电压:VDS = -150 V。
    - 连续漏极电流:ID = -9 A(在 TC = 25°C);ID = -2.7 A(在 TA = 25°C)。
    - 单脉冲雪崩能量:EAS = 121 mJ。
    - 热阻:RθJC = 3.1 °C/W;RθJA = 53 °C/W(当安装在 1 in² 铜箔上时)。
    - 工作温度范围:TJ, TSTG = -55°C 至 +150°C。

    产品特点和优势


    FDMC86261P 的显著特点包括:
    - 低导通电阻:在不同条件下表现出优异的低导通电阻,有助于提高能效。
    - 快速开关性能:优化设计以实现快速开关,适用于高频应用。
    - 无铅、无卤素且符合 RoHS 标准:环保且满足严格的行业标准。
    - 全面测试:所有产品经过 100% 单脉冲雪崩测试,保证可靠性。

    应用案例和使用建议


    FDMC86261P 可广泛应用于以下场景:
    - 负载开关:适用于需要快速响应和高效转换的应用。
    - 主动钳位开关:能够提供稳定的电压钳位效果。
    使用建议:
    - 在设计电路时,需考虑散热问题,尤其是在高功率应用中。
    - 确保正确连接引脚,避免反向连接导致损坏。

    兼容性和支持


    FDMC86261P 与常见的 PCB 设计兼容,其 WDFN8 封装尺寸为 3.3x3.3 mm。onsemi 提供详尽的技术文档和支持服务,帮助客户进行产品选型和设计。

    常见问题与解决方案


    - 问题:如何处理过高的温度?
    - 解决方案:增加散热片或优化散热设计,确保 RθJA 不超过推荐值。

    - 问题:如何防止栅极电压过高?
    - 解决方案:使用适当的栅极电阻(如 1.7 Ω)来限制栅极电流,防止过压。

    总结和推荐


    FDMC86261P 是一款高性能的 P 通道 MOSFET,特别适用于需要低导通电阻和快速开关的应用场合。其出色的开关性能和环保特性使其在市场上具有很强的竞争力。对于需要高效率和可靠性的应用,我们强烈推荐使用 FDMC86261P。
    通过上述分析可以看出,FDMC86261P 在设计和性能上都具备很高的水准,是值得信赖的产品选择。

FDMC86261P参数

参数
Vgs(th)-栅源极阈值电压 4V@ 250µA
Id-连续漏极电流 2.7A,9A
最大功率耗散 2.3W(Ta),40W(Tc)
Vds-漏源极击穿电压 150V
栅极电荷 24nC@ 10 V
Rds(On)-漏源导通电阻 160mΩ@ 2.4A,10V
Ciss-不同 Vds 时的输入最大电容 1.36nF@75V
FET类型 1个P沟道
配置 独立式
Vgs-栅源极电压 25V
通道数量 1
长*宽*高 3.3mm*3.3mm*750μm
通用封装 MLP-8
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
