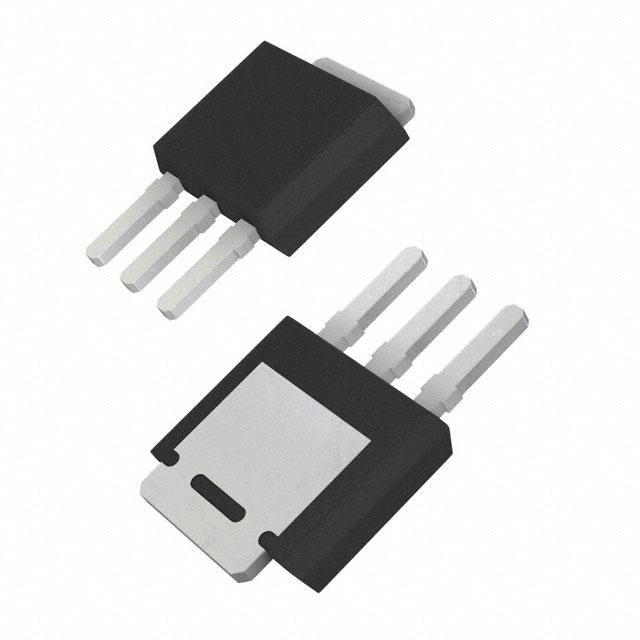

NTD6416ANL-1G

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 71W(Tc) 20V 2.2V@ 250µA 40nC@ 10 V 1个N沟道 100V 74mΩ@ 19A,10V 19A 1nF@25V TO-251 通孔安装
供应商型号: NTD6416ANL-1GOS-ND
供应商: Digi-Key
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) NTD6416ANL-1G

NTD6416ANL-1G概述


    产品简介


    NTD6416ANL和NVD6416ANL是来自ON Semiconductor公司的MOSFET(金属氧化物半导体场效应晶体管),具有N通道设计。这些电子元器件的主要功能包括低导通电阻(RDS(on))、高电流承载能力、以及能够承受雪崩击穿的能力。它们适用于汽车和其他需要特殊站点和控制变更要求的应用,如符合AEC-Q101标准的场合。

    技术参数


    - 最大额定值:
    - 漏源电压:VDSS 100 V
    - 栅源电压:VGS ±20 V
    - 持续漏极电流:TC = 25°C时ID 19 A,TC = 100°C时ID 13 A
    - 功率耗散:TC = 25°C时PD 71 W
    - 单脉冲雪崩能量:EAS 50 mJ
    - 最大结温:TJ, Tstg -55至+175°C
    - 引线温度:TL 260°C
    - 热阻抗:
    - 结壳(漏极)热阻:RθJC 2.1 °C/W
    - 结点到环境热阻:RθJA 47 °C/W(采用FR4板,铜面积1平方英寸)

    产品特点和优势


    - 低导通电阻:RDS(on)仅为74 mΩ(在10 V栅源电压下)
    - 高电流承载能力:最大连续漏极电流可达19 A
    - 雪崩测试合格:100%通过雪崩击穿测试,确保安全操作
    - 环保:无铅、RoHS合规

    应用案例和使用建议


    - 应用场景:这些MOSFET适用于各种高压开关电源、直流电机驱动、DC/DC转换器及电动汽车系统。
    - 使用建议:为了优化性能,建议在应用过程中确保合适的散热设计,并避免超过最大额定值以保证可靠性。

    兼容性和支持


    - 兼容性:这些器件可与多种标准封装的电子元器件兼容,便于集成于不同类型的电路设计中。
    - 支持:ON Semiconductor提供详细的技术文档和专业支持,帮助客户快速集成并优化应用。

    常见问题与解决方案


    - Q: 什么是最大额定漏极电压(VDSS)?
    - A: VDSS是指MOSFET可以承受的最大漏源电压,本产品的VDSS为100V。
    - Q: 如何确定产品的额定电流?
    - A: 产品的额定电流由其最大连续漏极电流ID决定,具体取决于温度条件。

    总结和推荐


    NTD6416ANL和NVD6416ANL MOSFET以其出色的性能参数和广泛的应用范围成为高压开关应用的理想选择。其低导通电阻和高电流承载能力使其在功率转换效率方面表现出色。此外,它们的环保特性和全面的支持也增加了其市场竞争力。对于寻求高性能且可靠电子元器件的设计师而言,这些MOSFET无疑是一个明智的选择。

NTD6416ANL-1G参数

参数
Rds(On)-漏源导通电阻 74mΩ@ 19A,10V
FET类型 1个N沟道
Id-连续漏极电流 19A
最大功率耗散 71W(Tc)
Ciss-不同 Vds 时的输入最大电容 1nF@25V
Vgs(th)-栅源极阈值电压 2.2V@ 250µA
配置 独立式
通道数量 1
Vds-漏源极击穿电压 100V
Vgs-栅源极电压 20V
栅极电荷 40nC@ 10 V
6.73mm(Max)
2.38mm(Max)
6.35mm(Max)
通用封装 TO-251
安装方式 通孔安装
应用等级 军用级
零件状态 停产
包装方式 管装
