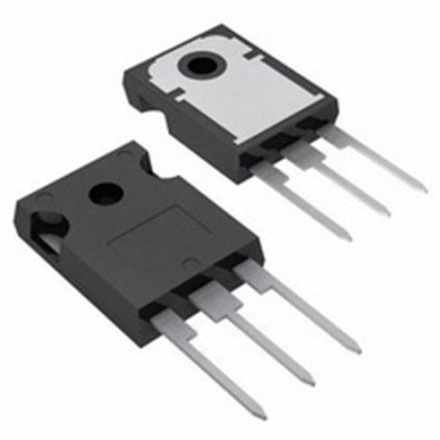

NTHL019N65S3H

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi N沟道增强型MOS管 NTHL系列, Vds=650 V, 75 A, TO-247封装, 通孔安装, 3引脚
供应商型号: NTHL019N65S3H
供应商: 国内现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) NTHL019N65S3H

NTHL019N65S3H概述

    文章:超级结MOSFET产品介绍和技术手册解析

    1. 产品简介


    SUPERFET III MOSFET 是安森美半导体公司最新推出的高压超级结(SJ)MOSFET系列,采用电荷平衡技术,以实现低导通电阻(RDS(on))和较低栅极电荷(Qg),同时提供卓越的开关性能。这款产品专为高效率电力系统设计,特别适用于电信/服务器电源、工业电源、电动汽车充电站、不间断电源(UPS)和太阳能逆变器等领域。

    2. 技术参数


    以下是SUPERFET III MOSFET的关键技术参数:
    - 最大击穿电压(VDSS):650 V
    - 典型导通电阻(RDS(on)):15 mΩ @ 10 V,最大值为19.3 mΩ
    - 典型栅极电荷(Qg):282 nC
    - 有效输出电容(Coss(eff.)):2495 pF
    - 最大连续漏极电流(ID):75 A
    - 最大脉冲漏极电流(IDM):328 A
    - 单脉冲雪崩能量(EAS):1421 mJ
    - 工作温度范围(TJ, TSTG):-55°C 至 +150°C
    - 热阻(RθJC):0.20°C/W
    - 热阻(RθJA):40°C/W

    3. 产品特点和优势


    SUPERFET III MOSFET具有以下独特功能和优势:
    - 采用先进的电荷平衡技术,降低导通损耗和提高开关性能。
    - 支持极端dv/dt率,适合严苛的工作环境。
    - 高可靠性,100%经过雪崩测试。
    - 符合RoHS标准且无铅化设计,符合环保要求。

    4. 应用案例和使用建议


    SUPERFET III MOSFET 在多个电力系统应用中表现优异,例如:
    - 电信和服务器电源:因其低导通电阻和低栅极电荷,能显著提升系统的整体效率。
    - 工业电源:具备高耐压能力和优良的开关性能,适合高负载工业环境。
    - 电动汽车充电站:快速响应和低损耗有助于提高充电效率。
    - 不间断电源(UPS)和太阳能逆变器:适合高频开关应用,有助于提高能源转换效率。
    使用建议:
    - 在设计电路时,考虑散热管理,以确保产品能够在高温环境下稳定运行。
    - 遵循数据手册中的电气特性,确保电路安全可靠。
    - 优化栅极驱动电路,减少开关损耗。

    5. 兼容性和支持


    SUPERFET III MOSFET 的管脚布局符合行业标准,便于与现有设计兼容。安森美半导体提供详细的技术支持,包括详细的订购和运输信息、应用指南和技术文档,以帮助用户更好地理解和使用产品。

    6. 常见问题与解决方案


    常见的问题及解决方案包括:
    - 问题:工作温度超过最高额定值
    解决方案: 确保产品在规定的温度范围内工作,必要时采取额外的散热措施。
    - 问题:栅极驱动信号不稳定
    解决方案: 检查栅极驱动电路,确保信号稳定性和足够的驱动能力。
    - 问题:发热过高
    解决方案: 改进散热设计,如增加散热片或使用散热膏。

    7. 总结和推荐


    总体来看,SUPERFET III MOSFET 是一款高性能的高压MOSFET,适合多种电力应用需求。其独特的电荷平衡技术和优秀的电气特性使其在提升系统效率和可靠性方面表现出色。强烈推荐在需要高效能电力转换的场合使用此产品。
    通过以上详细介绍,我们可以看到SUPERFET III MOSFET不仅具备出色的电气性能,还在多个关键领域提供了可靠的解决方案。希望本文能够帮助您更好地了解和应用此产品。

NTHL019N65S3H参数

参数
Vgs(th)-栅源极阈值电压 4V@14.3mA
Ciss-不同 Vds 时的输入最大电容 15.993nF@400V
栅极电荷 282nC@ 10 V
配置 -
Vds-漏源极击穿电压 650V
最大功率耗散 625W(Tc)
FET类型 1个N沟道
Id-连续漏极电流 75A
Vgs-栅源极电压 30V
通道数量 -
Rds(On)-漏源导通电阻 19.3mΩ@ 37.5A,10V
通用封装 TO-247-3
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

NTHL019N65S3H厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NTHL019N65S3H数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR NTHL019N65S3H NTHL019N65S3H数据手册
