NTK3142PT1G

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 280mW(Ta) 8V 1.3V@ 250µA 1个P沟道 20V 4Ω@ 260mA,4.5V 260mA 15.3pF@10V SOT-723 贴片安装 1.2mm*800μm*500μm
供应商型号: CY-NTK3142PT1G
供应商: Avnet
标准整包数: 1

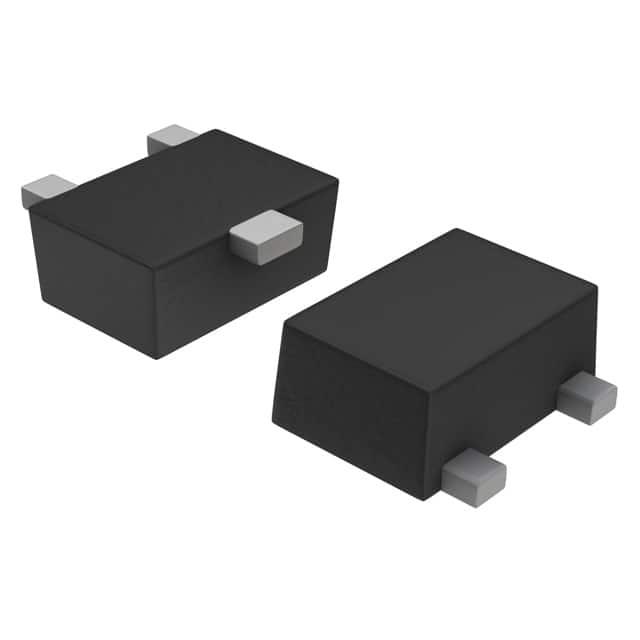

ON SEMICONDUCTOR 场效应管(MOSFET) NTK3142PT1G

NTK3142PT1G概述

    NTK3142P小信号MOSFET技术手册

    1. 产品简介


    NTK3142P是一款P沟道增强型MOSFET,采用SOT-723封装。其主要功能是在便携式设备中实现高密度PCB制造,并具备低电压驱动特性。NTK3142P特别适用于接口电路和高速开关应用,如手机、PDA等消费电子产品。它的独特设计使其在小型化、便携化设备中表现出色,为现代电子产品的开发提供了新的可能性。

    2. 技术参数


    | 参数 | 符号 | 值 | 单位 |

    | 漏源击穿电压 | V(BR)DSS | -20 | V |
    | 栅源击穿电压 | VGS | ±8.0 | V |
    | 持续漏电流 | ID | -260 (TA = 25°C), -185 (TA = 85°C) | mA |
    | 脉冲漏电流 | IDM | -310 | mA |
    | 功率耗散 | PD | 400 (TA = 25°C), 500 (t ≤ 5s) | mW |
    | 最大结温和存储温度 | TJ, TSTG | -55 to 150 | °C |
    | 源电流(体二极管) | IS | -240 | mA |
    | 引线焊接温度(1/8"从引脚10秒) | TL | 260 | °C |

    3. 产品特点和优势


    - 高密度PCB制造:相较于SC-89,NTK3142P的占板面积减少了44%,厚度减少了38%。
    - 低电压驱动:这使得该器件非常适合用于便携式设备。
    - 低阈值电压:额定值为1.8 V,确保在较低电压下依然能稳定工作。
    - 超薄封装:<0.5mm的超薄设计使其适用于极其紧凑的环境,例如便携式电子产品。
    - 环保:铅-free,符合环保标准。

    4. 应用案例和使用建议


    - 移动设备:NTK3142P广泛应用于手机和PDA等移动设备中。通过其低电压驱动特性,这些设备可以在电池供电的情况下实现高效的电源管理。
    - 高速开关应用:在需要快速响应的应用中,如高速网络交换机和无线通信系统,NTK3142P的快速开关特性可以显著提高系统的整体性能。
    - 便携式设备:由于其轻薄的外形,NTK3142P非常适合应用于各种便携式设备中,以减少整体体积并提升用户体验。
    使用建议:
    - 在使用过程中,应避免过压或过流情况,以保护器件免受损坏。
    - 考虑到散热问题,尽量将器件安装在具有良好散热条件的位置。

    5. 兼容性和支持


    - 兼容性:NTK3142P具有广泛的兼容性,可与其他电子元件或设备无缝集成。
    - 技术支持:onsemi提供全面的技术支持和维护服务,包括在线文档和在线支持平台。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 过压导致器件损坏 | 确保输入电压在允许范围内 |
    | 工作温度超出范围 | 使用适当的散热措施,并确保环境温度在推荐范围内 |

    7. 总结和推荐


    综上所述,NTK3142P小信号MOSFET凭借其小巧的外形、高效的工作性能和广泛的适用性,成为许多现代电子产品的理想选择。对于需要高性能和高可靠性的小型化应用,NTK3142P无疑是最佳选择。强烈推荐使用该产品以提升整体设计效果。
    本手册所提供的信息仅供参考,实际使用中请严格遵循制造商的建议和指导。

NTK3142PT1G参数

参数
Rds(On)-漏源导通电阻 4Ω@ 260mA,4.5V
最大功率耗散 280mW(Ta)
Vgs-栅源极电压 8V
Vgs(th)-栅源极阈值电压 1.3V@ 250µA
FET类型 1个P沟道
Id-连续漏极电流 260mA
Ciss-不同 Vds 时的输入最大电容 15.3pF@10V
栅极电荷 -
Vds-漏源极击穿电压 20V
通道数量 1
配置 独立式
长*宽*高 1.2mm*800μm*500μm
通用封装 SOT-723
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装

NTK3142PT1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NTK3142PT1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR NTK3142PT1G NTK3142PT1G数据手册

NTK3142PT1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0777 ¥ 0.6563
5000+ $ 0.0777 ¥ 0.6563
库存: 18946
起订量: 1524 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 656.3
