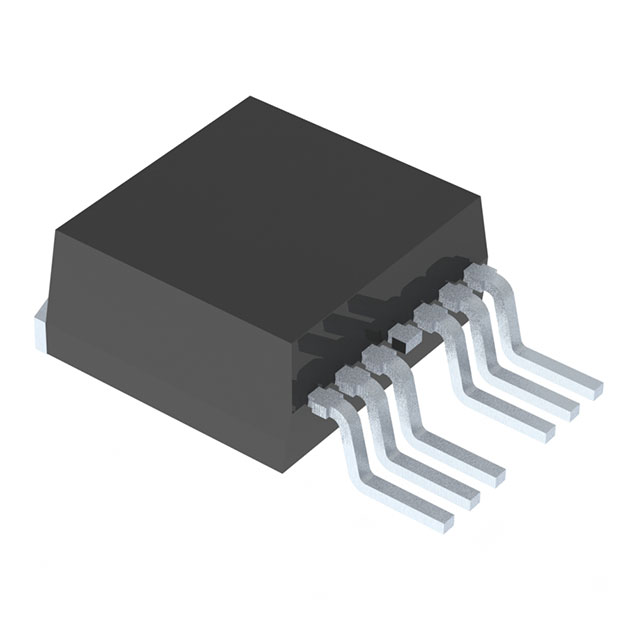

FDB0105N407L

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 3.8W(Ta),300W(Tc) 20V 4V@ 250µA 291nC@ 10 V 1个N沟道 40V 800μΩ@ 50A,10V 460A 23.1nF@20V TO-263-7 贴片安装 10.2mm*9.4mm*4.7mm
供应商型号: CY-FDB0105N407L
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) FDB0105N407L

FDB0105N407L概述

    FDB0105N407L N-Channel PowerTrench® MOSFET 技术手册

    产品简介


    FDB0105N407L 是一款由 ON Semiconductor(前身为 Fairchild Semiconductor)生产的 N-Channel PowerTrench® MOSFET。这款 MOSFET 主要用于工业应用,包括电机驱动、电源供应、自动化系统等。其独特的设计使得它具备高电流处理能力和低导通电阻,适用于各种严苛的工作环境。

    技术参数


    | 参数 | 规格 |

    | 最大漏源电压 VDS | 40 V |
    | 最大门源电压 VGS | ±20 V |
    | 持续漏电流 ID (25°C) | 460 A |
    | 单脉冲雪崩能量 EAS | 1109 mJ |
    | 功率耗散 PD (25°C) | 300 W |
    | 热阻抗 RθJC | 0.5 °C/W |
    | 工作温度范围 | -55 至 +175°C |

    产品特点和优势


    1. 极低的导通电阻 rDS(on):在 VGS = 10 V 时,rDS(on) 可达 0.8 mΩ;在 VGS = 6 V 时,rDS(on) 可达 1.1 mΩ。
    2. 快速开关速度:得益于高效率的沟槽技术,使得开关速度显著提高。
    3. 高可靠性:专为工业应用而设计,能够在严苛环境下稳定工作。
    4. RoHS 合规:符合环保标准,有助于可持续发展。

    应用案例和使用建议


    FDB0105N407L MOSFET 广泛应用于多种工业应用,如电机驱动、电源供应和自动化系统。例如,在电机驱动应用中,它可以作为功率开关来控制电机的运行,提高能效和稳定性。此外,在太阳能逆变器和不间断电源系统中,该 MOSFET 也可以发挥重要作用,通过其低损耗特性来提升系统整体效率。
    使用建议:
    1. 在选择合适的栅极驱动电阻时,需要考虑 rDS(on) 和开关速度的需求,以确保最佳性能。
    2. 在高电流应用中,应注意热管理措施,确保 MOSFET 不会过热。

    兼容性和支持


    FDB0105N407L 与多种电路板设计兼容,可通过不同的封装形式进行安装。ON Semiconductor 提供详尽的技术支持文档和客户服务中心,帮助用户解决在使用过程中遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关时间异常 | 调整栅极驱动电阻的值,优化栅极电荷 Qg |
    | 导通电阻较高 | 检查工作条件是否符合规格要求,调整栅极电压 |
    | 系统稳定性差 | 进行详细的热分析,优化散热措施 |

    总结和推荐


    FDB0105N407L N-Channel PowerTrench® MOSFET 是一款性能卓越的功率半导体器件,特别适合于高电流、高可靠性的工业应用。它的低导通电阻、快速开关速度和高功率处理能力使其成为众多应用的理想选择。如果您正在寻找一个高性能、可靠的 MOSFET,FDB0105N407L 将是您的理想之选。

FDB0105N407L参数

参数
Id-连续漏极电流 460A
通道数量 1
Rds(On)-漏源导通电阻 800μΩ@ 50A,10V
栅极电荷 291nC@ 10 V
Ciss-不同 Vds 时的输入最大电容 23.1nF@20V
配置 独立式
最大功率耗散 3.8W(Ta),300W(Tc)
Vgs(th)-栅源极阈值电压 4V@ 250µA
FET类型 1个N沟道
Vgs-栅源极电压 20V
Vds-漏源极击穿电压 40V
长*宽*高 10.2mm*9.4mm*4.7mm
通用封装 TO-263-7
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
