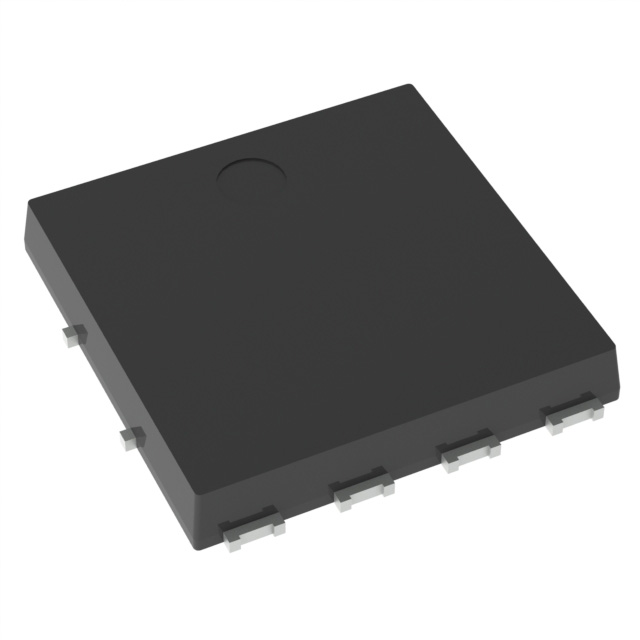

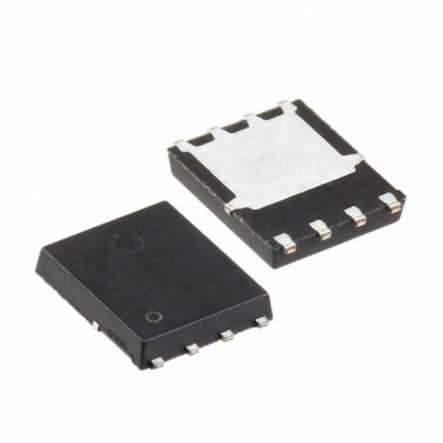

NTMTS0D6N04CLTXG

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi N沟道增强型MOS管, Vds=40 V, 554.5 A, DFNW8封装, 表面贴装, 8引脚
供应商型号: NTMTS0D6N04CLTXGOSDKR-ND
供应商: Digi-Key
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) NTMTS0D6N04CLTXG

NTMTS0D6N04CLTXG概述

    # Power MOSFET 技术手册

    产品简介


    NTMTS0D6N04CL 是一款高性能的功率场效应晶体管(Power MOSFET),由 ON Semiconductor 生产。它采用先进的制造工艺,在低导通电阻(RDS(on))和高开关速度方面表现出色。这款器件特别适合需要紧凑设计的应用场景,如电池供电的设备、无人机(UAV)、工业自动化和家用电器控制等。产品提供极低的导通损耗和驱动损耗,有助于提高系统效率并降低功耗。
    主要功能
    - 极低的 RDS(on),用于最小化导通损耗。
    - 低栅极电荷(QG)和电容,以减少驱动器损耗。
    - 小巧的 8x8 毫米封装,便于紧凑设计。
    - 符合环保要求,无铅、无卤素、无溴化阻燃剂(BFR-Free),并且符合 RoHS 标准。
    应用领域
    - 电动工具(如钻头、电锯等)
    - 电池供电吸尘器
    - 无人机和无人系统(UAV)
    - 工业材料搬运设备
    - 电池管理系统(BMS)和储能系统
    - 家居自动化系统

    技术参数


    以下是 NTMTS0D6N04CL 的关键技术参数,这些参数决定了其性能表现:
    | 参数名称 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 漏源电压 | VDSS | - | 40 | - | V |
    | 栅源电压 | VGS | ±20 | - | ±20 | V |
    | 连续漏电流 | ID | - | 554.5 | - | A |
    | 热阻 | RJC | 0.61 | - | - | °C/W |
    | 最大耗散功率 | PD | - | 245.4 | - | W |
    | 脉冲漏电流 | IDM | - | 900 | - | A |
    | 工作温度范围 | TJ/TSTG | -55 | - | +175 | °C |
    其他性能参数:
    - 输入电容(CISS):16,013 pF
    - 输出电容(COSS):680 pF
    - 反向传输电容(CRSS):299 pF
    - 阈值电荷(QG(TOT)):126 nC
    - 导通电阻(RDS(on)):0.35 至 0.66 mΩ @ 10 V 栅压
    - 开关延迟时间(td(ON)):89.4 ns
    - 逆向恢复时间(tRR):99.3 ns
    - 逆向恢复电荷(QRR):228 nC

    产品特点和优势


    优势亮点
    1. 紧凑设计:8x8 mm 封装显著减小电路板空间需求,适合现代设备对小型化的需求。
    2. 高效节能:超低 RDS(on) 和低 QG 值有效降低电路的导通和驱动损耗,提升系统整体能效。
    3. 可靠性保障:采用无铅和无卤素设计,确保长期使用中的环境友好性和可靠性。
    4. 适用性强:宽广的工作温度范围(-55℃ 至 +175℃)满足恶劣环境下的可靠运行需求。
    市场竞争力
    NTMTS0D6N04CL 在同类产品中脱颖而出,凭借其出色的性能参数和环保特性,成为替代传统功率半导体的理想选择,尤其在电池供电设备和工业控制领域具有较强的市场竞争力。

    应用案例和使用建议


    实际应用案例
    1. 电池供电吸尘器:NTMTS0D6N04CL 的低功耗和高效能使其成为吸尘器的理想驱动组件,可延长电池续航时间。
    2. 无人机动力系统:其高耐压能力和低功耗特性非常适合为无人机提供高效的电力控制解决方案。
    使用建议
    - 在设计电路时,需根据负载情况选择合适的驱动电阻,避免因驱动不足而引发开关速度过慢。
    - 在高温环境下运行时,应注意散热措施,避免器件因过热而失效。

    兼容性和支持


    兼容性
    NTMTS0D6N04CL 具有良好的兼容性,能够与主流的驱动 IC 和电源管理模块无缝配合使用,适应各种工业和消费类电子平台。
    支持服务
    ON Semiconductor 提供全面的技术支持,包括产品选型指南、样品申请和技术文档下载。此外,还设有专业的客户服务热线,随时解答用户的疑问。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关频率不稳定 | 检查驱动电阻值是否匹配电路需求 |
    | 温度过高导致器件失效 | 增加外部散热片,优化电路布局 |
    | 导通电阻异常升高 | 检查焊接质量及安装过程中是否受到损伤 |

    总结和推荐


    综合评估
    NTMTS0D6N04CL 是一款高性能、环保型的功率 MOSFET,凭借其卓越的导通特性和耐用性,广泛应用于电池供电设备、工业自动化和智能家居等领域。它在低导通损耗、紧凑设计和可靠性方面的优势使其在市场上具备很强的竞争优势。
    推荐结论
    强烈推荐该产品用于对空间利用率、效率和环境友好性有严格要求的应用场景。对于希望在产品中实现更高效率和更低能耗的设计工程师来说,NTMTS0D6N04CL 是一个不可多得的选择。

NTMTS0D6N04CLTXG参数

参数
Ciss-不同 Vds 时的输入最大电容 16.013nF@20V
配置 独立式
Vds-漏源极击穿电压 40V
Vgs-栅源极电压 20V
栅极电荷 126nC@ 4.5V
Rds(On)-漏源导通电阻 420μΩ@ 50A,10V
最大功率耗散 5W
Id-连续漏极电流 554.5A
Vgs(th)-栅源极阈值电压 2V@ 250µA
通道数量 1
FET类型 1个N沟道
长*宽*高 8.1mm(长度)
通用封装 DFNW-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
