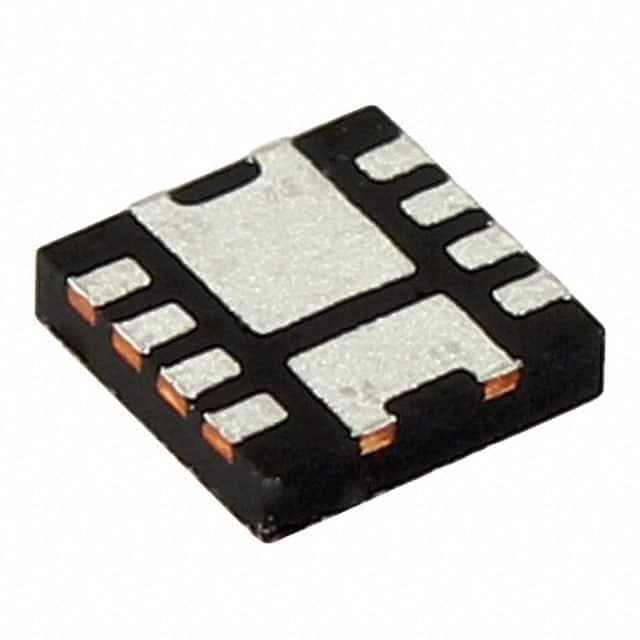

FDPC8012S

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 1.6W@ Q 1,2W@ Q 2 12V 2.2V@ 250µA 8nC@ 4.5V 2个N沟道 25V 7mΩ@ 12A,4.5V 13A,26A 1.075nF@13V 贴片安装 3.3mm*3.3mm*800μm
供应商型号: FL-FDPC8012S
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) FDPC8012S

FDPC8012S概述

    FDPC8012S MOSFET 技术手册

    1. 产品简介


    FDPC8012S 是一款双N沟道MOSFET,采用不对称设计并集成在Power Clip封装中。这款MOSFET主要用于同步降压转换器,集成了控制MOSFET(Q1)和同步整流器MOSFET(Q2),旨在提供最佳的功率效率。主要应用于计算、通信及通用点负载领域。

    2. 技术参数


    - 最大电压:VDS = 25 V
    - 最大栅极源极电压:VGS = ±12 V
    - 连续电流:
    - Q1: 13 A (TA = 25°C)
    - Q2: 26 A (TA = 25°C)
    - 脉冲电流:
    - Q1: 40 A
    - Q2: 120 A
    - 单脉冲雪崩能量:
    - Q1: 50 mJ
    - Q2: 181 mJ
    - 单操作功耗:
    - TA = 25°C 时 Q1: 0.8 W
    - TA = 25°C 时 Q2: 0.9 W
    - 最大结温:-55°C 至 +150°C
    - 热阻:
    - RJA = 77°C/W(Q1)、63°C/W(Q2)(带1 in²铜箔的电路板)
    - RJC = 5.0°C/W(Q1)、3.5°C/W(Q2)

    3. 产品特点和优势


    - 低导通电阻:
    - Q1: RDS(on) = 7.0 mΩ (VGS = 4.5 V, ID = 12 A)
    - Q2: RDS(on) = 2.2 mΩ (VGS = 4.5 V, ID = 23 A)
    - 快速开关性能:低电感封装缩短了上升/下降时间,从而降低开关损耗。
    - 集成化设计:优化布局,减少电路电感,降低开关节点振铃效应。
    - RoHS兼容:符合RoHS标准,环保无铅。

    4. 应用案例和使用建议


    FDPC8012S 主要应用于同步降压转换器,如图29所示。设计布局需考虑关键问题以最小化损耗并优化性能。图30显示了封装引脚分配情况,建议将Q1作为高侧MOSFET,Q2作为低侧MOSFET。为了优化性能,需要确保电路板布局合理,减少寄生电感。

    5. 兼容性和支持


    FDPC8012S 适用于广泛的电路板设计和应用场景。制造商提供了详尽的技术支持,包括设计指南、仿真工具和故障排除资源。同时,该产品支持各种不同的电压和电流条件,确保在不同应用中的可靠性。

    6. 常见问题与解决方案


    - 问:在高电流下,MOSFET温度过高?
    - 答:使用更大散热片或改进散热设计,保证良好的热传导。
    - 问:开关速度慢导致效率低下?
    - 答:检查并优化电路板布局,减少寄生电感,确保正确的电源线长度。
    - 问:启动时MOSFET损坏?
    - 答:检查输入电压和电流限制,避免过载。

    7. 总结和推荐


    FDPC8012S MOSFET 提供了出色的性能和可靠性,适用于计算、通信及通用点负载应用。其低导通电阻和快速开关特性使其成为高效电源管理的理想选择。如果您的应用要求高性能和高可靠性,FDPC8012S 是一个值得推荐的产品。

FDPC8012S参数

参数
通道数量 2
Vgs(th)-栅源极阈值电压 2.2V@ 250µA
Vgs-栅源极电压 12V
最大功率耗散 1.6W@ Q 1,2W@ Q 2
Ciss-不同 Vds 时的输入最大电容 1.075nF@13V
FET类型 2个N沟道
Vds-漏源极击穿电压 25V
栅极电荷 8nC@ 4.5V
Rds(On)-漏源导通电阻 7mΩ@ 12A,4.5V
Id-连续漏极电流 13A,26A
配置
长*宽*高 3.3mm*3.3mm*800μm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

FDPC8012S厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FDPC8012S数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FDPC8012S FDPC8012S数据手册

FDPC8012S封装设计

查看详情并下载
Symbol
Footprint
3D Model
