首页  >  产品百科  >  NVTFS5824NLTAG

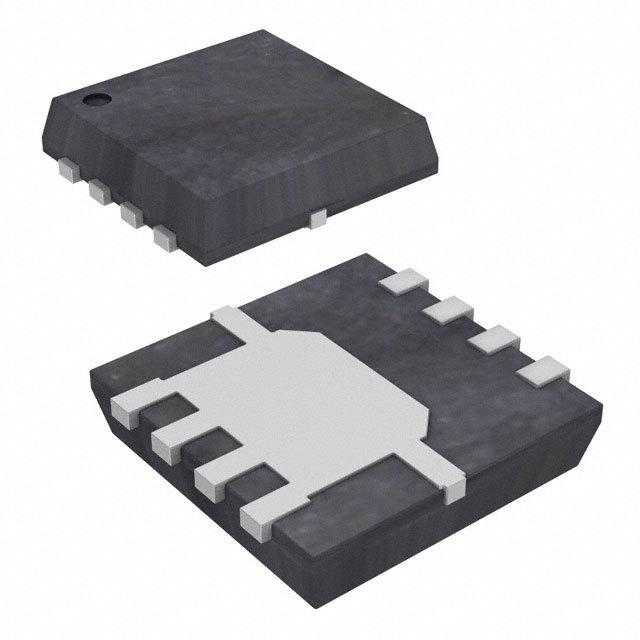

NVTFS5824NLTAG

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 3.2W(Ta),57W(Tc) 20V 2.5V@ 250µA 16nC@ 10V 1个N沟道 60V 20.5mΩ@ 10A,10V 850pF@25V DFN 贴片安装 3.05mm(长度)*3.05mm(宽度)
供应商型号: FL-NVTFS5824NLTAG
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) NVTFS5824NLTAG

NVTFS5824NLTAG概述

    NVTFS5824NL 电子元器件产品综述

    1. 产品简介


    NVTFS5824NL 是一款高性能的功率 MOSFET(金属氧化物半导体场效应晶体管),主要用于电源管理和控制系统中的高效率转换应用。它具有60V的额定电压,最大漏极电流可达37A,导通电阻(RDS(on))仅为20.5mΩ(在10V栅源电压下),非常适合于需要高效电能转换的应用场合。

    2. 技术参数


    - 额定电压:VDSS = 60V
    - 栅源电压:VGS = ±20V
    - 连续漏极电流:ID = 37A(Tmb = 25°C);ID = 26A(Tmb = 100°C)
    - 脉冲漏极电流:IDM = 127A(tp = 10µs)
    - 热阻抗:RJ-CA = 47°C/W(Junction-to-Ambient),RJC = 2.6°C/W(Junction-to-Case)
    - 工作温度范围:TJ, Tstg = -55°C 到 +175°C
    - 雪崩能量:EAS = 20mJ(TJ = 25°C)

    3. 产品特点和优势


    - 小封装:尺寸为3.3mm x 3.3mm,适合紧凑设计。
    - 低导通电阻:最低20.5mΩ,有助于降低导通损耗。
    - 低电容:有助于降低驱动损耗。
    - AEC-Q101认证:适合汽车和其他高可靠性应用。
    - 无铅且符合RoHS标准:绿色环保。

    4. 应用案例和使用建议


    应用案例:
    - 电动车充电系统:通过高效地管理电池充电过程,减少发热并延长使用寿命。
    - 数据中心电源系统:提供稳定的电源输出,提高系统的整体效率。
    - 工业自动化设备:如伺服电机驱动,保证高效能源转换。
    使用建议:
    - 在高电流应用场景中,合理布局PCB以确保良好的散热效果。
    - 使用适当的栅极驱动电路来防止过压损坏。
    - 在设计时考虑温度范围限制,确保在极端环境下也能正常工作。

    5. 兼容性和支持


    兼容性:
    - NVTFS5824NL 可以与市场上主流的电源管理芯片和控制系统兼容,便于集成到现有的设计中。
    支持:
    - ON Semiconductor 提供详尽的技术文档和支持服务,包括详细的电气特性和机械结构图。

    6. 常见问题与解决方案


    - 问题:温度过高导致器件失效。
    解决方案:确保良好的散热设计,选择合适的散热片或散热器。
    - 问题:高频应用中开关损耗大。
    解决方案:使用适当的栅极电阻来优化开关速度。

    7. 总结和推荐


    总结:
    NVTFS5824NL 功率 MOSFET 以其低导通电阻、小封装和高可靠性等特点,在多种应用中表现出色。它的高效能转换能力和广泛的温度适应性使其成为电源管理和控制系统的理想选择。
    推荐:
    鉴于其优异的性能和广泛的应用范围,强烈推荐将 NVTFS5824NL 用于需要高效率电能转换的设计项目中。对于寻找高效能功率管理解决方案的工程师和设计师来说,这是一个值得信赖的选择。

NVTFS5824NLTAG参数

参数
通道数量 -
Ciss-不同 Vds 时的输入最大电容 850pF@25V
Vgs-栅源极电压 20V
最大功率耗散 3.2W(Ta),57W(Tc)
配置 -
Id-连续漏极电流 -
Vgs(th)-栅源极阈值电压 2.5V@ 250µA
栅极电荷 16nC@ 10V
Vds-漏源极击穿电压 60V
FET类型 1个N沟道
Rds(On)-漏源导通电阻 20.5mΩ@ 10A,10V
长*宽*高 3.05mm(长度)*3.05mm(宽度)
通用封装 DFN
安装方式 贴片安装
应用等级 汽车级
零件状态 停产
包装方式 卷带包装

NVTFS5824NLTAG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NVTFS5824NLTAG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR NVTFS5824NLTAG NVTFS5824NLTAG数据手册

NVTFS5824NLTAG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.6213 ¥ 38.8653
库存: 10500
起订量: 130 增量: 1
交货地:
最小起订量为:1
合计: ¥ 38.86
直接购买
加入购物车
