首页  >  产品百科  >  NVMFD5483NLWFT1G

NVMFD5483NLWFT1G

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 3.1KW 20V 2.5V@ 250µA 23.4nC@ 10V 2个N沟道 60V 36mΩ@ 15A,10V 6.4A 668pF@25V SO-FL-8 贴片安装 4.9mm(长度)*5.9mm(宽度)
供应商型号: NVMFD5483NLWFT1G-ND
供应商: Digi-Key
标准整包数: 1

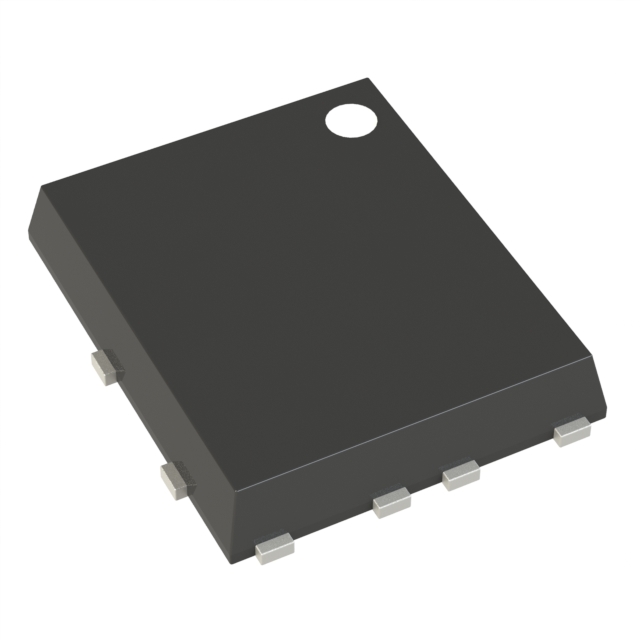

ON SEMICONDUCTOR 场效应管(MOSFET) NVMFD5483NLWFT1G

NVMFD5483NLWFT1G概述

    MOSFET NVMFD5483NL 技术手册解析

    1. 产品简介


    NVMFD5483NL 是一款功率 MOSFET(金属氧化物半导体场效应晶体管),属于双 N-通道类型。这款 MOSFET 主要用于电源管理和控制应用。它的特点是体积小巧(5x6mm),低导通电阻(RDS(on)),适用于各种紧凑型设计需求。

    2. 技术参数


    - 最大电压:漏源电压(VDSS)为 60V。
    - 连续漏极电流:TC=25°C 时 24A,TC=100°C 时 17A。
    - 热阻:
    - 结至外壳(RJC):3.4°C/W(稳态)。
    - 结至环境(RJA):49°C/W(稳态)。
    - 额定温度:工作温度范围为 -55°C 到 175°C。
    - 漏源间雪崩能量(EAS):39mJ。
    - 其他电气特性:
    - 漏极到源极导通电阻(RDS(on)):VGS=10V 时为 29mΩ,VGS=4.5V 时为 36mΩ。
    - 输入电容(Ciss):668pF。
    - 输出电容(Coss):152pF。
    - 反向传输电容(Crss):67pF。

    3. 产品特点和优势


    - 小型封装:NVMFD5483NL 的 5x6mm 封装使其适合紧凑型设计。
    - 低导通电阻:最小化了导通损耗,提高效率。
    - 低电容:减少了驱动器损耗,改善动态性能。
    - 高温操作:可在高达 175°C 的环境下运行。
    - 铅-free 设备:符合环保标准。
    - 通过 AEC-Q101 认证:适用于汽车应用。

    4. 应用案例和使用建议


    NVMFD5483NL 广泛应用于电源管理和电机驱动系统中。例如,在电动车辆的电池管理系统中,它可用于调节电池充电过程中的电流,确保高效且稳定的工作状态。对于需要高频开关的应用场合,考虑到其低电容特性,能够有效减少开关损耗。在使用过程中,建议根据具体应用环境合理选择散热方式,以保证长期稳定性。

    5. 兼容性和支持


    - 兼容性:NVMFD5483NL 与其他标准的 SO8FL 封装的 MOSFET 相互兼容,便于替换或升级。
    - 支持服务:ON Semiconductor 提供详尽的技术文档和售后支持,包括在线技术资料下载及热线电话咨询,确保用户在使用过程中获得必要的帮助。

    6. 常见问题与解决方案


    - 问题一:高热导致性能下降。
    - 解决方法:使用更大的散热片或加装风扇辅助散热。
    - 问题二:开关速度慢。
    - 解决方法:降低栅极电阻值,缩短切换时间。
    - 问题三:漏电流增加。
    - 解决方法:检查电路连接是否正确,确认驱动信号无误。

    7. 总结和推荐


    NVMFD5483NL 在低导通电阻、高温操作能力等方面表现出色,适用于多种电力电子应用。特别适合那些需要紧凑布局同时追求高性能的应用场合。总体来说,是一款值得推荐的优质 MOSFET 产品。无论是从技术规格还是性价比方面考虑,都具有较高的市场竞争力。

NVMFD5483NLWFT1G参数

参数
Vgs-栅源极电压 20V
Ciss-不同 Vds 时的输入最大电容 668pF@25V
Id-连续漏极电流 6.4A
配置
Rds(On)-漏源导通电阻 36mΩ@ 15A,10V
Vds-漏源极击穿电压 60V
FET类型 2个N沟道
通道数量 2
Vgs(th)-栅源极阈值电压 2.5V@ 250µA
最大功率耗散 3.1KW
栅极电荷 23.4nC@ 10V
长*宽*高 4.9mm(长度)*5.9mm(宽度)
通用封装 SO-FL-8
安装方式 贴片安装
应用等级 汽车级
零件状态 停产
包装方式 卷带包装

NVMFD5483NLWFT1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NVMFD5483NLWFT1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR NVMFD5483NLWFT1G NVMFD5483NLWFT1G数据手册

NVMFD5483NLWFT1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
