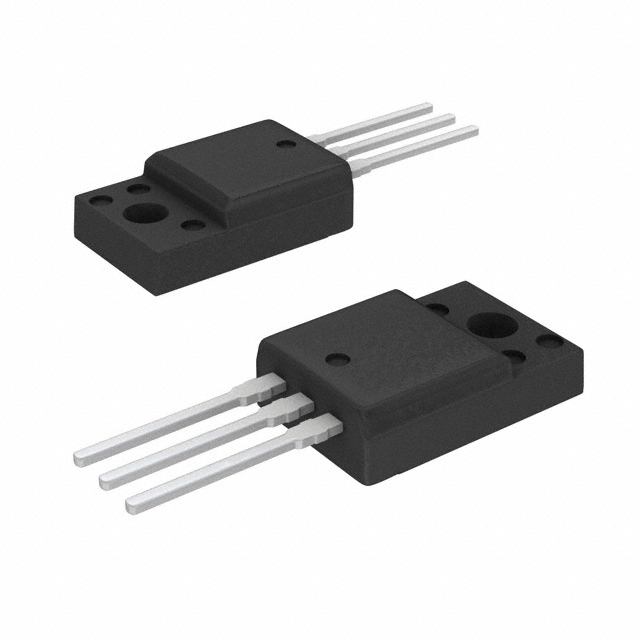

FQPF16N25C

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 43W(Tc) 30V 4V@ 250µA 53.5nC@ 10V 1个N沟道 250V 270mΩ@ 7.8A,10V 15.6A 1.08nF@25V TO-220F 通孔安装 10.36mm*4.9mm*16.07mm
供应商型号: Q-FQPF16N25C
供应商: 期货订购
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) FQPF16N25C

FQPF16N25C概述

    FQPF16N25C — N-Channel QFET® MOSFET 技术手册

    1. 产品简介


    FQPF16N25C 是一款由 ON Semiconductor(前身为 Fairchild Semiconductor)生产的N沟道增强型功率MOSFET。该产品适用于多种应用场景,如开关电源、主动功率因数校正(PFC)及电子灯管镇流器等。

    2. 技术参数


    - 最大额定值
    - 漏源电压 \(V{DSS}\): 250 V
    - 持续漏电流 (25°C): 15.6 A
    - 脉冲漏电流: 62.4 A
    - 栅源电压 \(V{GSS}\): ± 30 V
    - 单脉冲雪崩能量 \(E{AS}\): 410 mJ
    - 反复雪崩能量 \(E{AR}\): 13.9 mJ
    - 最大功率耗散 (25°C): 43 W
    - 电气特性
    - 漏源导通电阻 \(R{DS(on)}\): 270 mΩ (最大值)
    - 低栅极电荷 \(Qg\): 41 nC (典型值)
    - 低反向传输电容 \(C{rss}\): 68 pF (典型值)
    - 热特性
    - 热阻 (结到壳) \(R{\theta JC}\): 2.89 °C/W
    - 热阻 (结到环境) \(R{\theta JA}\): 62.5 °C/W

    3. 产品特点和优势


    - 高可靠性: 经过100%雪崩测试,确保在高压环境下仍能稳定运行。
    - 低功耗: 低漏源导通电阻和低栅极电荷使其适用于高效率应用。
    - 优越的开关性能: 适合高频开关电源设计。
    - 广泛的温度适应性: -55°C 至 +150°C 的工作和存储温度范围。

    4. 应用案例和使用建议


    - 开关电源: 在高效率开关电源中,FQPF16N25C可以显著提高系统效率。
    - PFC电路: 用于主动功率因数校正时,其低反向传输电容有助于减少干扰。
    - 电子灯管镇流器: 适用于需要高频工作的灯具。
    使用建议:
    - 确保电路板设计能够有效散热,避免热阻过高。
    - 配置合适的栅极驱动器,以降低栅极电荷的影响。
    - 注意在高频率应用中可能出现的自激振荡,适当增加去耦电容。

    5. 兼容性和支持


    - 封装: TO-220F,易于安装和散热。
    - 支持: ON Semiconductor提供全面的技术文档和客户服务支持。

    6. 常见问题与解决方案


    - Q: 在高温环境下是否会失效?
    - A: FQPF16N25C的结温最高可达150°C,但建议在85°C以下使用以延长寿命。

    - Q: 如何处理栅极噪声?
    - A: 使用适当的栅极电阻和去耦电容来抑制噪声。

    7. 总结和推荐


    综合评估: FQPF16N25C是一款高性能的N沟道增强型功率MOSFET,具有出色的热稳定性、低功耗和卓越的开关性能,适合于多种应用场合,尤其是高效率开关电源、PFC电路及电子灯管镇流器。该产品值得推荐给需要高性能功率转换器的设计者。
    通过上述分析,我们可以得出结论:FQPF16N25C 无论是在技术指标还是实际应用中都表现出色,是一个值得推荐的产品。

FQPF16N25C参数

参数
Vgs-栅源极电压 30V
Ciss-不同 Vds 时的输入最大电容 1.08nF@25V
Id-连续漏极电流 15.6A
配置 独立式
栅极电荷 53.5nC@ 10V
通道数量 1
FET类型 1个N沟道
最大功率耗散 43W(Tc)
Rds(On)-漏源导通电阻 270mΩ@ 7.8A,10V
Vds-漏源极击穿电压 250V
Vgs(th)-栅源极阈值电压 4V@ 250µA
长*宽*高 10.36mm*4.9mm*16.07mm
通用封装 TO-220F
安装方式 通孔安装
零件状态 在售
包装方式 管装
