FDMC8321LDC

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 2.9W(Ta),56W(Tc) 20V 3V@ 250µA 60nC@ 10 V 1个N沟道 40V 2.5mΩ@ 27A,10V 27A,108A 3.965nF@20V PQFN-8 贴片安装 3.3mm*3.3mm*1mm
供应商型号: CY-FDMC8321LDC
供应商: Avnet
标准整包数: 1

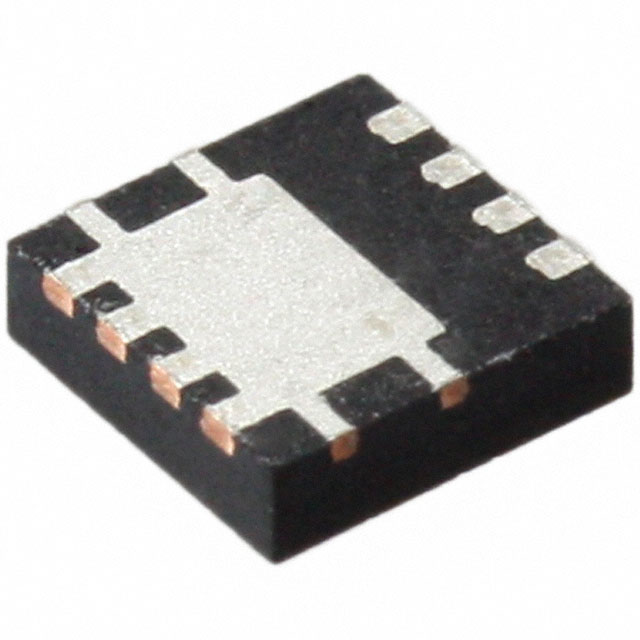

ON SEMICONDUCTOR 场效应管(MOSFET) FDMC8321LDC

FDMC8321LDC概述

    FDMC8321LDC N-Channel Dual CoolTM 33 PowerTrench MOSFET 技术手册

    1. 产品简介


    FDMC8321LDC 是一款由ON Semiconductor公司生产的N-Channel MOSFET(金属氧化物半导体场效应晶体管),采用先进的PowerTrench工艺制造。它具有出色的开关性能和极低的导通电阻(rDS(on)),适用于多种电力转换和电机驱动应用。

    2. 技术参数


    - 额定电压:40 V
    - 连续电流:108 A(TC = 25°C)
    - 最大导通电阻:2.5 mΩ(VGS = 10 V, ID = 27 A);4.1 mΩ(VGS = 4.5 V, ID = 21 A)
    - 单脉冲雪崩能量:181 mJ
    - 热阻:RθJC(结到外壳)= 2.2°C/W;RθJA(结到环境)= 42°C/W
    - 工作温度范围:-55°C 到 +150°C
    - 封装:Dual CoolTM 33 PQFN

    3. 产品特点和优势


    - Dual CoolTM 技术:提供顶部冷却,提高散热效率,降低热阻。
    - 极低导通电阻:在不同电压和电流条件下保持极低的导通电阻,适合高效率应用。
    - 高可靠性:RoHS合规,符合环保标准。
    - 优异的开关性能:极低的栅极电容和反向转移电容,减少开关损耗。

    4. 应用案例和使用建议


    - 应用领域:主要直流-直流变换器开关、电机桥式开关、同步整流器。
    - 使用建议:
    - 在高功率应用中,建议使用散热片以提高散热效果。
    - 避免长时间过载运行,以免导致过热。
    - 在高频应用中,注意寄生电容的影响,选择合适的栅极电阻。

    5. 兼容性和支持


    - 兼容性:与其他标准封装的电子元件兼容。
    - 支持:ON Semiconductor提供详尽的技术文档和支持服务,包括在线技术支持和客户服务中心。

    6. 常见问题与解决方案


    - 问题1:MOSFET过热
    - 解决方案:增加散热片,改善散热条件。
    - 问题2:栅极驱动不稳定
    - 解决方案:检查并优化栅极电阻值,确保稳定的栅极驱动信号。
    - 问题3:雪崩击穿
    - 解决方案:确保电路设计合理,避免瞬态高压冲击。

    7. 总结和推荐


    FDMC8321LDC 是一款高性能、高可靠性的N-Channel MOSFET,适用于各种高功率应用。其Dual CoolTM 技术显著提高了散热效率,降低了热阻,使其在高功率密度应用中表现出色。推荐在需要高效率、低损耗的应用中使用此产品。
    通过上述分析,我们推荐使用 FDMC8321LDC,因为它具备优秀的性能和可靠性,能够满足大多数高功率应用的需求。

FDMC8321LDC参数

参数
Vgs-栅源极电压 20V
Rds(On)-漏源导通电阻 2.5mΩ@ 27A,10V
栅极电荷 60nC@ 10 V
Vds-漏源极击穿电压 40V
Ciss-不同 Vds 时的输入最大电容 3.965nF@20V
最大功率耗散 2.9W(Ta),56W(Tc)
FET类型 1个N沟道
Id-连续漏极电流 27A,108A
通道数量 -
Vgs(th)-栅源极阈值电压 3V@ 250µA
配置 独立式withbuilt-indiode
长*宽*高 3.3mm*3.3mm*1mm
通用封装 PQFN-8
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带装

FDMC8321LDC厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FDMC8321LDC数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FDMC8321LDC FDMC8321LDC数据手册

FDMC8321LDC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.8822 ¥ 7.5914
300+ $ 0.8741 ¥ 7.523
500+ $ 0.866 ¥ 7.4546
1000+ $ 0.8417 ¥ 7.1127
5000+ $ 0.8417 ¥ 7.1127
库存: 21403
起订量: 132 增量: 1
交货地:
最小起订量为:100
合计: ¥ 759.14
直接购买
加入购物车
