NDS352AP

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi P沟道增强型MOS管 NDS352AP系列, Vds=30 V, 900 mA, SOT-23封装, 表面贴装, 3引脚
供应商型号: 11M-NDS352AP
供应商: 云汉优选
标准整包数: 1

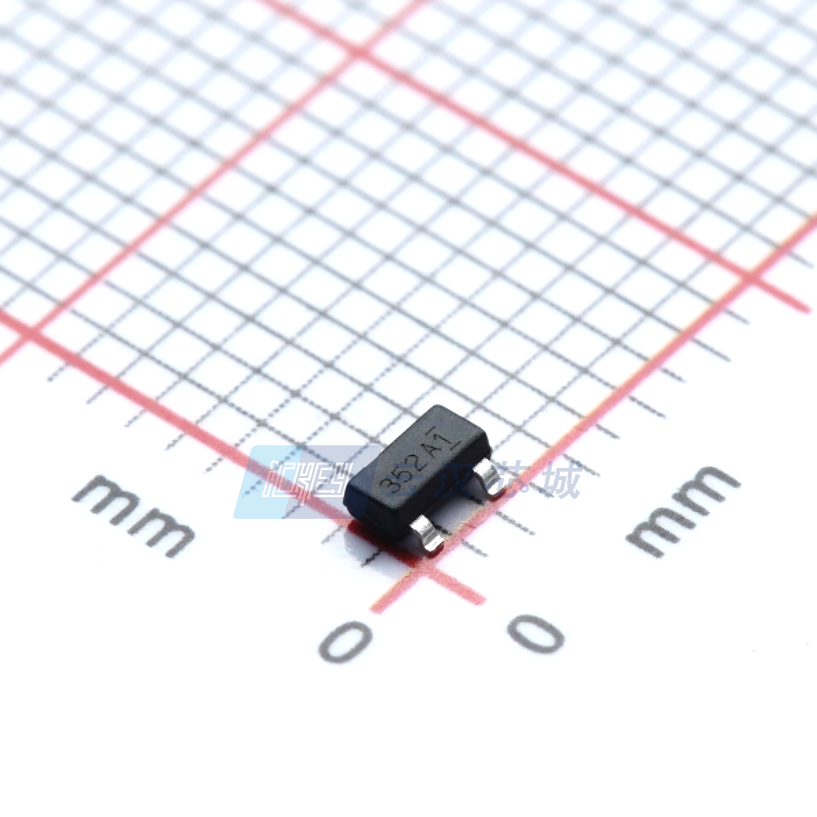

ON SEMICONDUCTOR 场效应管(MOSFET) NDS352AP

NDS352AP概述


    产品简介


    NDS352AP P-Channel Logic Level Enhancement Mode Field Effect Transistor(P沟道逻辑电平增强型场效应晶体管)
    NDS352AP是一款由onsemi公司生产的P沟道逻辑电平增强型功率场效应晶体管。这款晶体管采用先进的高密度DMOS技术制造,特别适用于低电压应用领域,如笔记本电脑电源管理、便携式电子设备及其他电池供电电路。NDS352AP具有快速高侧开关和极低导通损耗的特点,并封装在一个非常紧凑的表面贴装封装内。

    技术参数


    - 电气特性
    - 漏源击穿电压:-30 V
    - 最大漏极电流:±0.9 A
    - 静态漏源导通电阻(RDS(on)):
    - 在VGS = -4.5 V时,典型值为0.5Ω
    - 在VGS = -10 V时,典型值为0.3Ω
    - 热特性
    - 热阻抗,结到环境:250°C/W
    - 热阻抗,结到外壳:75°C/W
    - 其他规格
    - 封装:SOT-23/SUPERSOT-3,3引脚,尺寸为1.4mm x 2.9mm
    - 工作温度范围:-55°C至+150°C

    产品特点和优势


    NDS352AP的主要优势在于其高效的RDS(on)值,确保了极低的导通电阻,从而实现高效能的电力转换。该晶体管专为低电压应用设计,且拥有优异的热管理和电气性能。此外,NDS352AP符合无铅标准,满足当前环保要求。

    应用案例和使用建议


    NDS352AP适用于需要快速高侧开关和低导通损耗的应用场景,如笔记本电脑电源管理、便携式电子设备和其他电池供电电路。为了确保最佳性能,建议根据具体应用条件进行适当的散热设计。例如,在印刷电路板上合理布局散热铜箔,以降低器件的热阻,从而提高可靠性。

    兼容性和支持


    NDS352AP采用行业标准SOT-23/SUPERSOT-3封装,易于与其他电子元器件集成。onsemi公司提供了全面的技术支持服务,包括在线技术支持和产品文档,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:NDS352AP的最大漏极电流是多少?
    - 解决方案: NDS352AP的最大连续漏极电流为±0.9 A。
    2. 问题:如何保证NDS352AP的散热性能?
    - 解决方案: 使用大面积的铜箔作为散热器,改善PCB的设计以增加热传导路径。
    3. 问题:NDS352AP是否符合无铅标准?
    - 解决方案: 是的,NDS352AP是无铅器件。

    总结和推荐


    总体而言,NDS352AP凭借其出色的性能参数和广泛应用的潜力,是一款值得推荐的产品。特别是对于需要高性能低功耗应用的用户来说,这款晶体管不仅能够提供可靠的解决方案,还能满足严格的电气和环境要求。因此,推荐在相关的电子设备和系统中选用NDS352AP。

NDS352AP参数

参数
栅极电荷 3nC@ 4.5 V
FET类型 1个P沟道
Rds(On)-漏源导通电阻 300mΩ@ 1A,10V
Vgs(th)-栅源极阈值电压 2.5V@ 250µA
Id-连续漏极电流 900mA
最大功率耗散 500mW(Ta)
配置 独立式
Vgs-栅源极电压 20V
Ciss-不同 Vds 时的输入最大电容 135pF@15V
Vds-漏源极击穿电压 30V
通道数量 1
长*宽*高 2.92mm*1.4mm*950μm
通用封装 SOT-23-3
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NDS352AP厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NDS352AP数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR NDS352AP NDS352AP数据手册

NDS352AP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.86
10+ ¥ 0.82
30+ ¥ 0.78
100+ ¥ 0.75
500+ ¥ 0.72
1000+ ¥ 0.7
库存: 4574
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 0.86
直接购买
加入购物车
