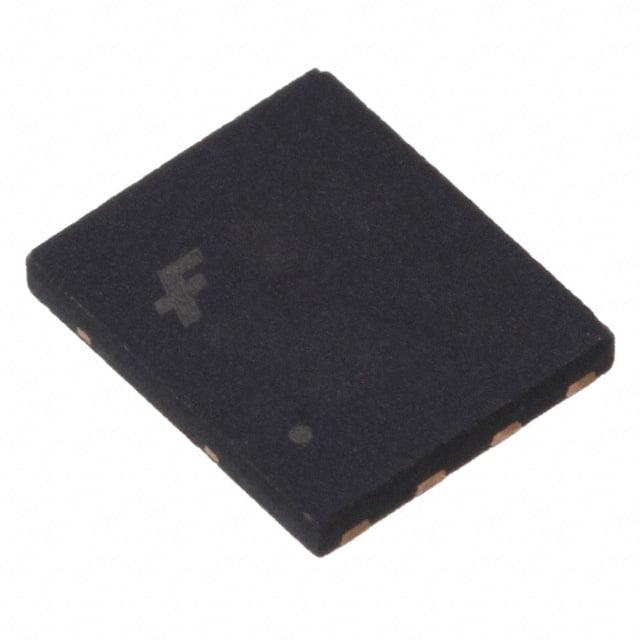

FDMS2672

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi N沟道增强型MOS管 UltraFET系列, Vds=200 V, 20 A, PQFN8封装, 表面贴装, 8引脚
供应商型号: 14M-FDMS2672
供应商: 云汉优选
标准整包数: 1

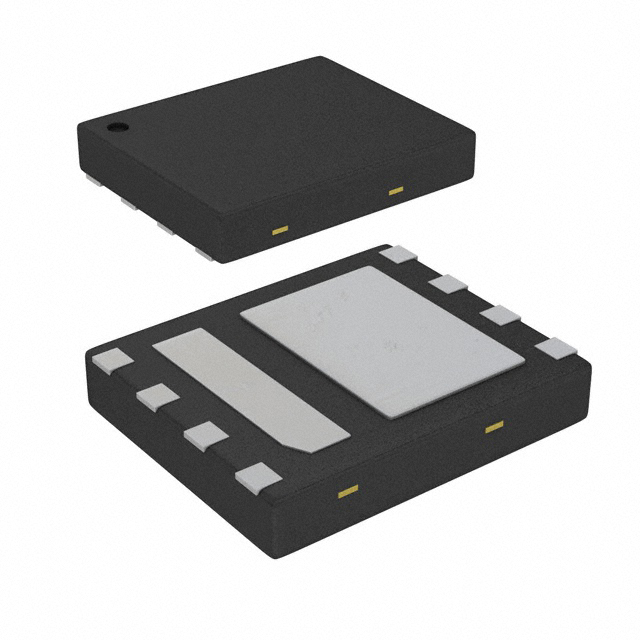

ON SEMICONDUCTOR 场效应管(MOSFET) FDMS2672

FDMS2672概述

    FDMS2672 N-Channel UltraFET Trench MOSFET 技术手册解析

    产品简介


    FDMS2672 是一款由 ON Semiconductor 生产的 N-Channel UltraFET 沟槽式 MOSFET(金属氧化物半导体场效应晶体管)。该器件专为高效率的电源转换应用设计,适用于高频 DC-DC 转换器。FDMS2672 具备低导通电阻(rDS(on))、低输入电容和低米勒电荷等特性,使其成为广泛应用的理想选择。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 漏源电压 (VDS) 200 | V |
    | 栅源电压 (VGS) | ±20 V |
    | 漏极电流 (ID) 20 | 96 | A |
    | 功耗 (PD) 78 W |
    | 热阻 (RθJC) | 1.6 °C/W |
    | 热阻 (RθJA) | 50 °C/W |

    产品特点和优势


    1. 低导通电阻 (rDS(on)): 在 VGS = 10V 时,rDS(on) 仅为 77mΩ;在 VGS = 6V 时,rDS(on) 为 88mΩ。这使得器件在开关过程中具有更低的功耗和更高的效率。
    2. 低米勒电荷: 有助于减少开关过程中的损耗,提高系统的整体效率。
    3. 高可靠性: 罗氏无卤素(RoHS)合规,保证了产品的环保标准。
    4. 高热稳定性: 保证了器件在极端温度条件下的稳定运行。

    应用案例和使用建议


    FDMS2672 广泛应用于 DC-DC 转换器中。在实际应用中,考虑到系统的散热性能,应确保器件安装在适当的散热板上,以避免过热导致的失效。此外,在设计电路时,应合理选择栅极驱动电阻,以确保开关时间满足应用要求。

    兼容性和支持


    FDMS2672 与现有系统和其他组件具有良好的兼容性。ON Semiconductor 提供详尽的技术支持和应用指南,帮助用户快速集成到项目中。此外,ON Semiconductor 的官方网站提供了最新的技术文档和更新信息,便于用户随时查询和下载。

    常见问题与解决方案


    1. 问:如何确保 FDMS2672 在高温环境下的可靠运行?
    - 答:建议使用具有高热导率的散热材料,如铜基板,并且在设计电路板时考虑热管理措施,例如增加散热片。

    2. 问:如何减少 MOSFET 的开关损耗?
    - 答:通过降低栅极电阻 (Rg) 来减少开关时间,同时使用合适的栅极驱动信号,可以有效降低开关损耗。

    总结和推荐


    综上所述,FDMS2672 N-Channel UltraFET 沟槽式 MOSFET 是一款高效、可靠的产品,适合应用于高频 DC-DC 转换器中。它的低导通电阻和低米勒电荷特性使其在电力转换领域表现出色。我们强烈推荐 FDMS2672 用于需要高性能和高效率的应用场合。

FDMS2672参数

参数
Vgs-栅源极电压 20V
Ciss-不同 Vds 时的输入最大电容 2.315nF@100V
通道数量 1
栅极电荷 42nC@ 10 V
Vds-漏源极击穿电压 200V
FET类型 1个N沟道
Rds(On)-漏源导通电阻 77mΩ@ 3.7A,10V
最大功率耗散 2.5W(Ta),78W(Tc)
Id-连续漏极电流 3.7A,20A
Vgs(th)-栅源极阈值电压 4V@ 250µA
配置 独立式quaddraintriplesource
长*宽*高 5mm(长度)*6mm(宽度)
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

FDMS2672厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FDMS2672数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FDMS2672 FDMS2672数据手册

FDMS2672封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.1608
10+ ¥ 6.4171
30+ ¥ 5.6346
100+ ¥ 5.478
300+ ¥ 5.2683
1000+ ¥ 5.1149
库存: 1654
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 7.16
