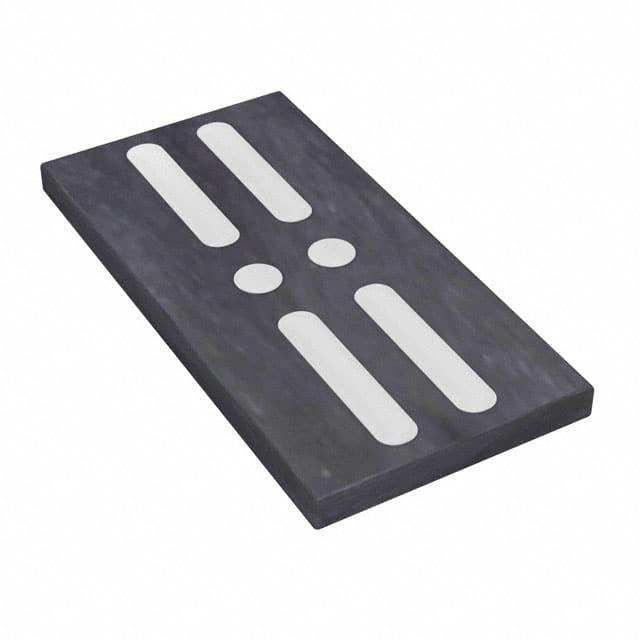

EFC8811R-TF

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 2.5W 8V 2个N沟道 CSP-6 贴片安装 3.54mm(长度)*1.77mm(宽度)
供应商型号: FL-EFC8811R-TF
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) EFC8811R-TF

EFC8811R-TF概述


    产品简介


    EFC8811R是一款专为单节锂离子电池保护设计的功率MOSFET,适用于便携式设备中的电源开关。该产品具备低导通电阻,特别适合于1-细胞锂离子电池充电和放电开关的应用场景。

    技术参数


    - 源极至源极电压 \( V{SSS} \): 12 V
    - 栅极至源极电压 \( V{GSS} \): ±8 V
    - 连续源电流 \( IS \): 27 A
    - 脉冲源电流 \( I{SP} \): 100 A (脉宽 ≤ 100 μs,占空比 ≤ 1%)
    - 总耗散功率 \( PT \): 2.5 W(表面安装在陶瓷基板上,5000 mm² × 0.8 mm)
    - 结温 \( Tj \): 150°C
    - 存储温度范围 \( T{stg} \): -55°C 至 +150°C

    产品特点和优势


    EFC8811R具有多种独特的功能和优势:
    - 低导通电阻:最大仅为3.2 mΩ @ 4.5V,这使得它在低损耗应用中表现出色。
    - ESD防护:具备2 kV的HBM ESD防护等级,增强了产品的可靠性。
    - 环保认证:符合RoHS标准,无铅且无卤素。
    - 驱动电压低:仅需2.5V即可正常工作,适用于多种便携式设备。

    应用案例和使用建议


    应用案例
    EFC8811R广泛应用于单节锂离子电池充电和放电的开关电路中。例如,在便携式移动电源、平板电脑和智能手机的电池管理系统中。
    使用建议
    为了最大限度地发挥EFC8811R的优势,建议遵循以下几点:
    - 确保正确的驱动电压:使用2.5V的驱动电压以确保最佳性能。
    - 注意散热设计:考虑到总耗散功率为2.5W,需要合理设计散热路径以避免热失控。
    - 避免静电影响:在操作时应采取防静电措施,避免对栅极和源极施加过高的静电。

    兼容性和支持


    EFC8811R可以与多种电子元器件兼容,特别是其他功率器件。ON Semiconductor提供全面的技术支持,包括详细的产品文档和在线技术支持服务。更多关于包装和运输的信息,请参考BRD8011/D手册。

    常见问题与解决方案


    常见问题及解决方案
    - Q: 什么是栅极泄漏电流?
    - A: 栅极泄漏电流是指在一定条件下(栅极电压为±8V,源极电压为0V),从栅极到源极的泄漏电流。EFC8811R的最大值为±1μA。
    - Q: 如何避免热失控?
    - A: 确保良好的散热设计,采用合适的散热片或散热风扇。定期监测器件温度,确保不超过150°C的结温限制。

    总结和推荐


    EFC8811R是一款高性能的功率MOSFET,适用于单节锂离子电池充电和放电的开关应用。其低导通电阻和高可靠性的特点使其在市场上具备较强的竞争力。我们强烈推荐使用EFC8811R,特别是在要求高效率和低功耗的应用场景中。对于需要进一步技术支持的用户,建议联系ON Semiconductor获取更详细的资料和技术支持。

EFC8811R-TF参数

参数
Id-连续漏极电流 -
FET类型 2个N沟道
Vgs-栅源极电压 8V
通道数量 2
Rds(On)-漏源导通电阻 -
Ciss-不同 Vds 时的输入最大电容 -
栅极电荷 -
最大功率耗散 2.5W
Vds-漏源极击穿电压 -
Vgs(th)-栅源极阈值电压 -
配置
长*宽*高 3.54mm(长度)*1.77mm(宽度)
通用封装 CSP-6
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

EFC8811R-TF厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

EFC8811R-TF数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR EFC8811R-TF EFC8811R-TF数据手册

EFC8811R-TF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3105 ¥ 2.6299
库存: 4660
起订量: 1919 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.62
直接购买
加入购物车
