NDF06N60ZG

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 35W(Tc) 30V 4.5V@ 100µA 47nC@ 10 V 1个N沟道 600V 1.2Ω@ 3A,10V 7.1A 1.107nF@25V TO-220FP 通孔安装
供应商型号:
供应商:
标准整包数: 0

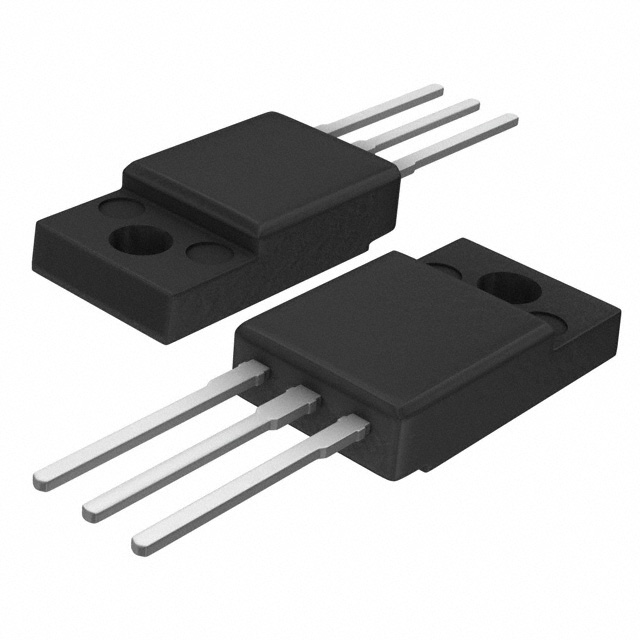

ON SEMICONDUCTOR 场效应管(MOSFET) NDF06N60ZG

NDF06N60ZG概述

    NDF06N60Z N-Channel Power MOSFET 技术手册概述

    1. 产品简介


    NDF06N60Z 是一款由安森美(ON Semiconductor)设计的 N-Channel 功率 MOSFET。它具备多种关键特性和广泛的应用范围,是电力转换、开关电源、电机控制及照明系统等领域不可或缺的关键组件。

    2. 技术参数


    - 额定电压(VDSS):600 V
    - 连续漏极电流(ID):4.5 A(当环境温度为 100°C)
    - 脉冲漏极电流(IDM):28 A
    - 功率耗散(PD):35 W
    - 栅极至源极电压(VGS):±30 V
    - 单脉冲雪崩能量(EAS):113 mJ
    - 雪崩测试(100% 雪崩测试)
    - 静电放电能力(ESD):3000 V(HBM)
    - 隔离电压(VISO):4500 V
    - 最高焊接温度(TL):260°C
    - 最大结温和存储温度范围(TJ, TSTG):-55°C 到 150°C

    3. 产品特点和优势


    - 低导通电阻(RDS(on)):最高可达 1.2Ω
    - 低栅极电荷(QG):31 nC
    - 栅极保护二极管
    - 全生命周期雪崩测试

    4. 应用案例和使用建议


    NDF06N60Z 可用于多种电源管理和控制系统中。例如,在 LED 照明系统中,通过精确控制电流,实现高效节能;在电动汽车充电系统中,提高系统的稳定性和效率。
    使用建议:
    - 在高温环境下使用时,注意散热措施,确保设备处于正常工作温度范围内。
    - 在高频开关应用中,考虑其输入输出电容和总栅极电荷的影响,选择合适的驱动电路。

    5. 兼容性和支持


    NDF06N60Z 是 Pb-Free、Halogen-Free 和 RoHS 合规的,易于与其他符合相同环保标准的元器件进行组装。安森美提供详细的技术文档和支持,如《Soldering and Mounting Techniques Reference Manual》和《Tape and Reel Packaging Specifications Brochure》,以帮助客户正确安装和使用产品。

    6. 常见问题与解决方案


    - Q: 如何避免损坏 MOSFET?
    A: 在操作过程中,必须确保不超过额定电压和电流。具体而言,需严格遵守绝对最大额定值表中的参数限制。

    - Q: 如何降低功耗?
    A: 选择适当的栅极电阻(RG),优化电路设计,确保 MOSFET 工作在最佳状态。

    7. 总结和推荐


    综上所述,NDF06N60Z 是一款具有高性能和可靠性的 N-Channel 功率 MOSFET。其显著特点是低导通电阻、低栅极电荷以及优越的热稳定性,使其在多种工业和消费电子产品中表现出色。强烈推荐该产品用于需要高效率、高可靠性的场合。

NDF06N60ZG参数

参数
通道数量 -
配置 -
FET类型 1个N沟道
Ciss-不同 Vds 时的输入最大电容 1.107nF@25V
Vgs-栅源极电压 30V
Vds-漏源极击穿电压 600V
Vgs(th)-栅源极阈值电压 4.5V@ 100µA
Rds(On)-漏源导通电阻 1.2Ω@ 3A,10V
栅极电荷 47nC@ 10 V
最大功率耗散 35W(Tc)
Id-连续漏极电流 7.1A
10.3mm(Max)
4.7mm(Max)
15.3mm(Max)
通用封装 TO-220FP
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 管装

NDF06N60ZG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NDF06N60ZG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR NDF06N60ZG NDF06N60ZG数据手册

NDF06N60ZG封装设计

查看详情并下载
Symbol
Footprint
3D Model
