NTLUS4930NTAG

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 650mW(Ta) 20V 2.2V@ 250µA 8.7nC@ 10 V 1个N沟道 30V 28.5mΩ@ 6.1A,10V 3.8A 476pF@15V DFN 贴片安装 2mm(长度)*2mm(宽度)
供应商型号: CY-NTLUS4930NTAG
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) NTLUS4930NTAG

NTLUS4930NTAG概述

    NTLUS4930N MOSFET 技术手册

    1. 产品简介

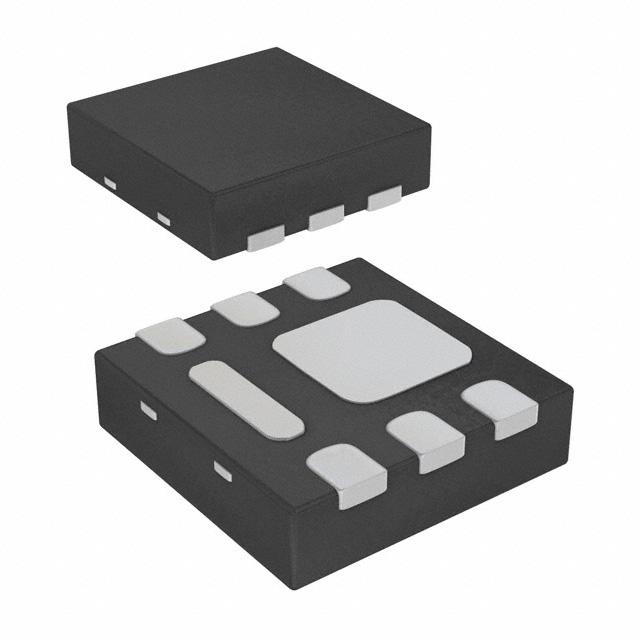

    NTLUS4930N 是一款高性能的N沟道增强型功率金属氧化物半导体场效应晶体管(MOSFET)。采用Cool UDFN6封装,尺寸仅为2.0x2.0x0.55毫米,非常适合于需要高集成度和高效能的应用场合。主要应用领域包括电池开关、电源负载开关及直流-直流转换器等。

    2. 技术参数


    - 封装类型:Cool UDFN6
    - 尺寸:2.0x2.0x0.55 mm
    - 最大耐压:30 V
    - 连续漏极电流:TA = 25°C时为6.1 A;TA = 85°C时为4.4 A
    - 栅极电压范围:±20 V
    - 热阻:RθJA(稳态)75.7°C/W;RθJA(脉冲)32.9°C/W
    - 栅极电荷:QG(TOT) VGS = 10 V, VDS = 15 V; ID = 5.5 A 时为8.7 nC
    - 正向导通电阻:RDS(on) VGS = 10 V, ID = 6.1 A 时为28.5 mΩ
    - 最大结温和存储温度:-55到150°C
    - 无铅环保设计:符合RoHS标准

    3. 产品特点和优势


    - 高效率:低正向导通电阻(RDS(on))可以最大限度地减少导通损耗。
    - 散热优秀:UDFN封装带有暴露的漏极焊盘,提供出色的热传导性能。
    - 板载空间节约:低轮廓封装有助于节省电路板空间。
    - 快速开关:优化的栅极电荷减少了开关损耗。
    - 环保材料:无铅、无卤素和无溴化阻燃剂材料,符合RoHS标准。

    4. 应用案例和使用建议


    应用案例:
    - 电池开关:NTLUS4930N MOSFET 用于管理电池充电和放电过程中的开关操作。
    - 电源负载开关:通过控制电源的开关状态来调整负载的供电需求。
    - 直流-直流转换器:高效的开关性能使其成为提高转换器效率的理想选择。
    使用建议:
    - 确保在安装时采用推荐的散热措施以避免过热。
    - 使用较大的铜面积(至少1平方英寸)的焊接垫,以保证良好的热传导性能。
    - 避免长时间在超过最高额定值的工作条件下运行,以免影响可靠性。

    5. 兼容性和支持


    - 兼容性:NTLUS4930N MOSFET 与现有设备和电路具有良好的兼容性,可广泛应用于各种电子产品中。
    - 技术支持:制造商提供了详尽的技术文档和支持服务,以帮助用户更好地理解和应用该产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关速度慢 | 检查栅极电荷是否合理,确保电路匹配。 |
    | 温度过高 | 使用更大的铜面积的焊接垫,并确保散热良好。 |
    | 漏电流大 | 检查是否存在短路,更换可能损坏的部件。 |

    7. 总结和推荐


    综上所述,NTLUS4930N MOSFET 在性能和功能方面表现优异,适用于多种高要求的应用场景。其高效能、环保设计和广泛的兼容性使得它在市场上具有很强的竞争优势。对于需要高性能、高集成度的电力电子应用,我们强烈推荐使用这款产品。

NTLUS4930NTAG参数

参数
配置 -
Id-连续漏极电流 3.8A
FET类型 1个N沟道
最大功率耗散 650mW(Ta)
Rds(On)-漏源导通电阻 28.5mΩ@ 6.1A,10V
Vgs(th)-栅源极阈值电压 2.2V@ 250µA
通道数量 -
栅极电荷 8.7nC@ 10 V
Vds-漏源极击穿电压 30V
Vgs-栅源极电压 20V
Ciss-不同 Vds 时的输入最大电容 476pF@15V
长*宽*高 2mm(长度)*2mm(宽度)
通用封装 DFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

NTLUS4930NTAG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NTLUS4930NTAG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR NTLUS4930NTAG NTLUS4930NTAG数据手册

NTLUS4930NTAG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.3047 ¥ 2.6224
500+ $ 0.3019 ¥ 2.5985
1000+ $ 0.2934 ¥ 2.4793
5000+ $ 0.2934 ¥ 2.4793
库存: 39154
起订量: 382 增量: 1
交货地:
最小起订量为:300
合计: ¥ 786.72
