NTLUS3A90PZTAG

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 600mW(Ta) 8V 1V@ 250µA 12.3nC@ 4.5 V 1个P沟道 20V 62mΩ@ 4A,4.5V 2.6A 950pF@10V DFN 贴片安装 1.6mm(长度)*1.6mm(宽度)
供应商型号: FL-NTLUS3A90PZTAG
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) NTLUS3A90PZTAG

NTLUS3A90PZTAG概述

    NTLUS3A90PZ MOSFET 技术手册概述

    1. 产品简介

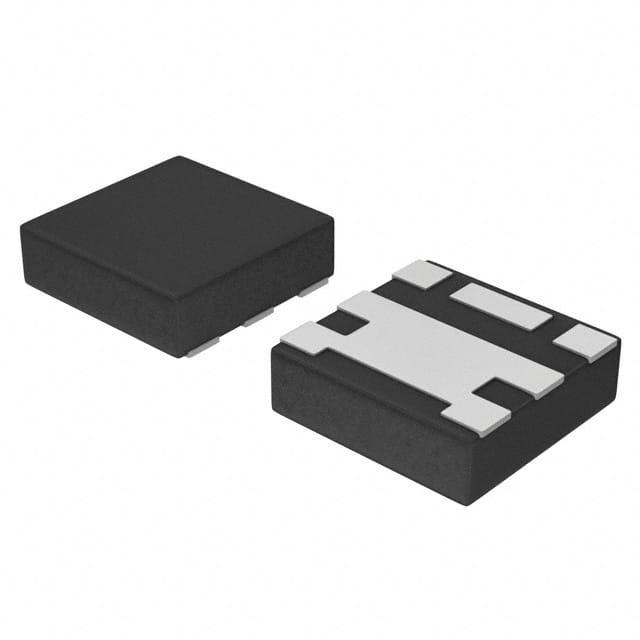

    NTLUS3A90PZ 是一款采用U-Dual Flat No-Lead (UDFN) 封装的单通道P沟道MOSFET器件。该器件具有卓越的热传导性能,低封装轮廓(1.6mm x 1.6mm x 0.55mm),并提供了市场上同尺寸下最低的RDS(on)值。此外,该器件还具备静电放电保护功能,使其在多种高功率管理和便携式电子产品应用中表现出色。
    主要应用场景包括:
    - 高边负载开关
    - PA开关和电池开关
    - 便携式产品的电源管理,如手机、PMP、数码相机、GPS等

    2. 技术参数


    - 工作电压:最大漏源电压VDSS为-20V
    - 连续漏极电流:25°C时最大ID为-4.0A,85°C时为-2.9A
    - 脉冲漏极电流:IDM最大可达-17A
    - 漏源导通电阻(RDS(on)):在不同电压下的典型值为62mΩ至230mΩ
    - 工作温度范围:结温范围为-55°C到150°C
    - 功率耗散:25°C时最大PD为1.5W,最长时间5秒内可达到2.3W
    - 栅极电压范围:±8.0V

    3. 产品特点和优势


    - 出色的热传导:通过在封装中加入暴露的漏极焊盘实现,提高了散热性能。
    - 紧凑封装:超小的尺寸(1.6mm x 1.6mm x 0.55mm),有助于节省PCB空间。
    - 低导通电阻:在同类器件中提供了最低的RDS(on),进一步提高效率。
    - 抗静电放电:内置ESD保护机制,提高了可靠性和安全性。
    - 无铅且环保:符合RoHS标准,不含铅、卤素和BFR,符合绿色电子标准。

    4. 应用案例和使用建议


    应用案例:
    - 电源管理模块:用于便携式设备的充电管理,可以显著提高系统效率。
    - 电池管理系统:确保电池的安全运行,延长电池寿命。
    使用建议:
    - 在设计时,应注意器件的最大功率耗散限制,以避免因过热导致的损坏。
    - 确保适当的栅极驱动信号以避免栅极击穿。
    - 根据实际应用场景选择合适的电路布局和散热设计,以确保最佳性能。

    5. 兼容性和支持


    - 该器件采用通用的UDFN6封装,与市场上多数SMT设备兼容。
    - 厂商提供全面的技术支持文档,包括详细的封装规格、订购信息及销售支持,帮助用户更好地进行选型和设计。

    6. 常见问题与解决方案


    - 问题1:如何选择合适的栅极电阻?
    - 解答:根据应用需求和驱动信号条件,选择合适的栅极电阻以控制驱动速度和减少功耗。

    - 问题2:出现过高的漏源导通电阻怎么办?
    - 解答:检查驱动电压是否满足要求,必要时更换更高驱动能力的驱动器。

    - 问题3:如何提高散热性能?
    - 解答:采用大面积铜箔接地,确保良好的热传导路径,增强散热效果。

    7. 总结和推荐


    总结:NTLUS3A90PZ是一款集高性能、紧凑设计和低功耗于一身的P沟道MOSFET器件,特别适用于便携式电子产品和其他需要高能效电源管理的应用场合。
    推荐:鉴于其优秀的性能指标和广泛的适用性,强烈推荐在需要高效、可靠的电源管理和便携式设备的设计中使用NTLUS3A90PZ。如果您正在寻找一个能够兼顾性能和成本的解决方案,这款器件将是您的理想选择。

NTLUS3A90PZTAG参数

参数
通道数量 -
Vgs-栅源极电压 8V
Id-连续漏极电流 2.6A
Ciss-不同 Vds 时的输入最大电容 950pF@10V
Vds-漏源极击穿电压 20V
栅极电荷 12.3nC@ 4.5 V
FET类型 1个P沟道
Rds(On)-漏源导通电阻 62mΩ@ 4A,4.5V
最大功率耗散 600mW(Ta)
Vgs(th)-栅源极阈值电压 1V@ 250µA
配置 -
长*宽*高 1.6mm(长度)*1.6mm(宽度)
通用封装 DFN
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

NTLUS3A90PZTAG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NTLUS3A90PZTAG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR NTLUS3A90PZTAG NTLUS3A90PZTAG数据手册

NTLUS3A90PZTAG封装设计

查看详情并下载
Symbol
Footprint
3D Model
