FDMA7632

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 2.4W(Ta) 20V 3V@ 250µA 13nC@ 10 V 1个N沟道 30V 19mΩ@ 9A,10V 9A 760pF@15V MICROFET-6 贴片安装 2mm*2mm*750μm
供应商型号: C890903
供应商: 国内现货
标准整包数: 1

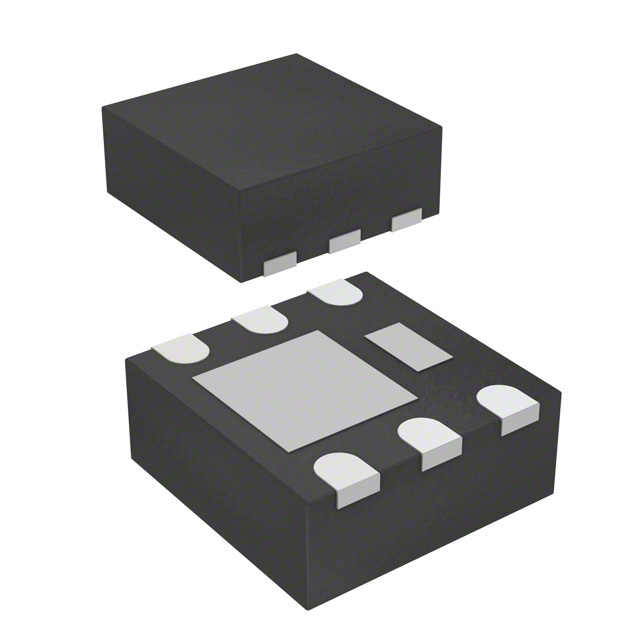

ON SEMICONDUCTOR 场效应管(MOSFET) FDMA7632

FDMA7632概述

    FDMA7632 单个N沟道功率沟槽MOSFET 技术手册

    1. 产品简介


    FDMA7632是一款单个N沟道功率沟槽MOSFET,主要用于同步降压转换器,以提供最大的效率和热性能。该产品具有非常低的导通电阻(rDS(on)),可实现优异的开关性能,特别适用于需要高效能转换的应用场景。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | VDSS (击穿电压) 30 | V |
    | VGSS (栅源电压) | ±20 V |
    | ID (连续漏极电流) | 9 A |
    | PD (最大耗散功率) | 2.4 0.9 | W |
    | RθJA (结到环境热阻) | 52 145 | °C/W |
    | rDS(on) (导通电阻) | 14 | 19 | 30 | mΩ |
    | Qg (总栅极电荷) | 4.4 | 6 | 13 | nC |

    3. 产品特点和优势


    FDMA7632的主要特点是:
    - 低导通电阻:最大rDS(on)为19 mΩ(在VGS=10 V,ID=9 A条件下)。
    - 优秀的开关性能:低栅极电荷和低导通电阻。
    - 小巧尺寸:采用2x2 mm MicroFET封装,高度仅0.8 mm。
    - 环保设计:无卤素化合物和氧化锑。
    - RoHS合规:符合环保标准。
    这些特点使其在多种应用中表现卓越,特别是在高效率转换器和便携式电源设备中具有显著的竞争优势。

    4. 应用案例和使用建议


    FDMA7632广泛应用于DC-DC降压转换器中,尤其是在便携式充电器和车载充电器中。具体应用案例包括:
    - 笔记本电脑充电器:提供高效能转换,延长电池寿命。
    - 智能手机充电器:快速充电且节能。
    - 电动车充电桩:适应高功率需求。
    使用建议:
    - 散热设计:由于较高的热阻,建议在电路板上增加散热垫或采用更好的散热设计。
    - 电流限制:避免长时间过载运行,以免影响产品寿命。

    5. 兼容性和支持


    FDMA7632与现有的MicroFET系列封装兼容,易于集成到现有系统中。ON Semiconductor提供详细的技术支持和文档,确保客户能够顺利部署产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品过热 | 改善散热设计,使用散热垫。 |
    | 寿命短 | 避免过载运行,定期检查设备。 |
    | 性能下降 | 验证电路板布局和负载条件。 |

    7. 总结和推荐


    FDMA7632凭借其卓越的性能、小巧的设计和环保特性,在高效率转换器市场中具备显著的优势。强烈推荐在需要高性能和高效率转换器的应用中使用此产品。

FDMA7632参数

参数
Rds(On)-漏源导通电阻 19mΩ@ 9A,10V
配置 独立式
Vgs-栅源极电压 20V
Id-连续漏极电流 9A
栅极电荷 13nC@ 10 V
Vds-漏源极击穿电压 30V
Vgs(th)-栅源极阈值电压 3V@ 250µA
通道数量 1
Ciss-不同 Vds 时的输入最大电容 760pF@15V
FET类型 1个N沟道
最大功率耗散 2.4W(Ta)
长*宽*高 2mm*2mm*750μm
通用封装 MICROFET-6
安装方式 贴片安装
应用等级 商用级
零件状态 停产
包装方式 卷带包装

FDMA7632厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FDMA7632数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FDMA7632 FDMA7632数据手册

FDMA7632封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.589
10+ ¥ 6.457
30+ ¥ 6.358
100+ ¥ 6.259
库存: 80
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 6.58
