FCMT080N65S3

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 260W(Tc) 4.5V@ 880µA 71nC@ 10 V 1个N沟道 650V 80mΩ@ 19A,10V 38A 2.765nF@400V TDFN-4 贴片安装
供应商型号: CY-FCMT080N65S3
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) FCMT080N65S3

FCMT080N65S3概述

    FCMT080N65S3 MOSFET - Power N-Channel, SUPERFET III, Easy-Drive

    产品简介


    FCMT080N65S3是一款由ON Semiconductor开发的高性能超级结(Super-Junction)MOSFET。属于SUPERFET III系列,专为高效能电源转换应用设计。此款MOSFET具备出色的低导通电阻和较低的门极电荷性能,适用于电信/服务器电源、工业电源供应以及不间断电源(UPS)和太阳能应用。

    技术参数


    以下是FCMT080N65S3的关键技术参数:
    - 电压范围: VDSS = 650 V
    - 最大连续漏极电流: ID = 38 A
    - 典型导通电阻: RDS(on) = 70 mΩ @ 10 V
    - 门极电荷: Qg = 71 nC
    - 有效输出电容: Coss(eff.) = 570 pF
    - 反向恢复电荷: Qrr = 7.7 µC
    - 热阻抗: RθJC = 0.48°C/W
    - 工作温度范围: TJ, TSTG = -55°C to +150°C

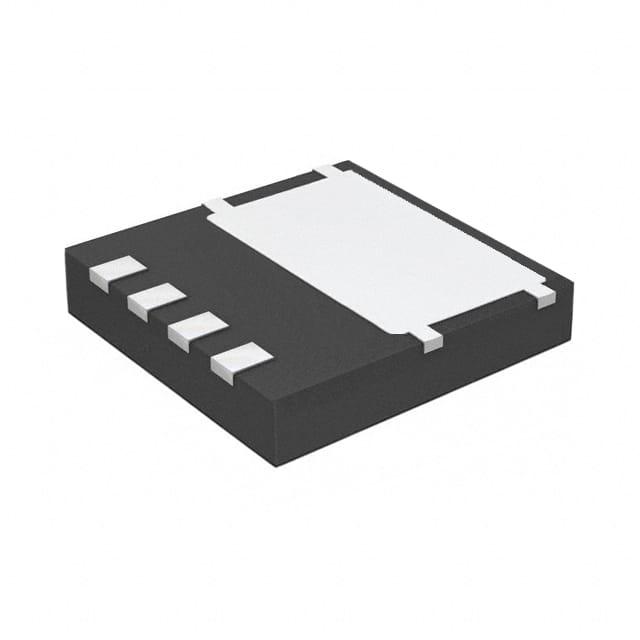

    - 封装形式: Power88 (TDFN4, 8x8mm²)

    产品特点和优势


    FCMT080N65S3具有以下几个显著特点和优势:
    - 高电压耐受性: 能承受高达700 V的漏源电压。
    - 超低导通电阻: 典型导通电阻仅为70 mΩ @ 10 V。
    - 超低门极电荷: 典型门极电荷仅为71 nC,有助于减少开关损耗。
    - 优秀的热管理: 采用Power88封装,热阻抗低至0.48°C/W,确保高效的散热性能。
    - 高可靠性: 经过单脉冲雪崩测试和重复雪崩测试验证,确保其在极端条件下的稳定性。

    应用案例和使用建议


    FCMT080N65S3在多种应用场合下表现出色,特别是在电源转换系统中。例如,在电信/服务器电源系统中,可以用于提高能效并降低EMI噪声。对于工业电源供应和UPS,这款MOSFET能够提供卓越的瞬态响应性能。
    使用建议:
    - 在进行电路设计时,注意选择合适的栅极电阻以优化开关速度。
    - 确保良好的散热设计,特别是在高功率应用中。
    - 使用适当的驱动器来控制门极电荷,从而提高效率和减少发热。

    兼容性和支持


    FCMT080N65S3与市面上大多数主流的栅极驱动器兼容,方便集成到现有的设计中。ON Semiconductor提供详尽的技术文档和专业的技术支持,以帮助用户充分利用其性能潜力。

    常见问题与解决方案


    - 问题1: 如何确保MOSFET在高功率应用中的可靠性?
    - 解决方案: 通过采用良好的散热设计,如使用散热片或散热器,并且确保栅极驱动器的选择适当,可以有效延长MOSFET的使用寿命。

    - 问题2: 如何避免门极振荡?
    - 解决方案: 添加合适的栅极电阻和电容器,以滤除任何可能的门极振荡,同时确保电路布局的合理性。

    总结和推荐


    FCMT080N65S3凭借其卓越的电气性能和高度的可靠稳定性,特别适合于高要求的应用场景,如电源转换和逆变器。其优异的散热性能和低导通电阻使其在实际应用中表现出色。强烈推荐此款产品给需要高效能电源转换解决方案的工程师和设计师们。

FCMT080N65S3参数

参数
Rds(On)-漏源导通电阻 80mΩ@ 19A,10V
最大功率耗散 260W(Tc)
Vgs(th)-栅源极阈值电压 4.5V@ 880µA
FET类型 1个N沟道
Id-连续漏极电流 38A
Vgs-栅源极电压 -
通道数量 -
配置 -
Vds-漏源极击穿电压 650V
Ciss-不同 Vds 时的输入最大电容 2.765nF@400V
栅极电荷 71nC@ 10 V
通用封装 TDFN-4
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FCMT080N65S3厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FCMT080N65S3数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FCMT080N65S3 FCMT080N65S3数据手册

FCMT080N65S3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 2.6408 ¥ 21.9304
50+ $ 2.527 ¥ 21.5457
100+ $ 2.4815 ¥ 21.3533
300+ $ 2.4587 ¥ 21.1609
500+ $ 2.436 ¥ 20.9686
1000+ $ 2.3677 ¥ 20.0067
5000+ $ 2.3677 ¥ 20.0067
库存: 10124
起订量: 46 增量: 1
交货地:
最小起订量为:25
合计: ¥ 548.26
