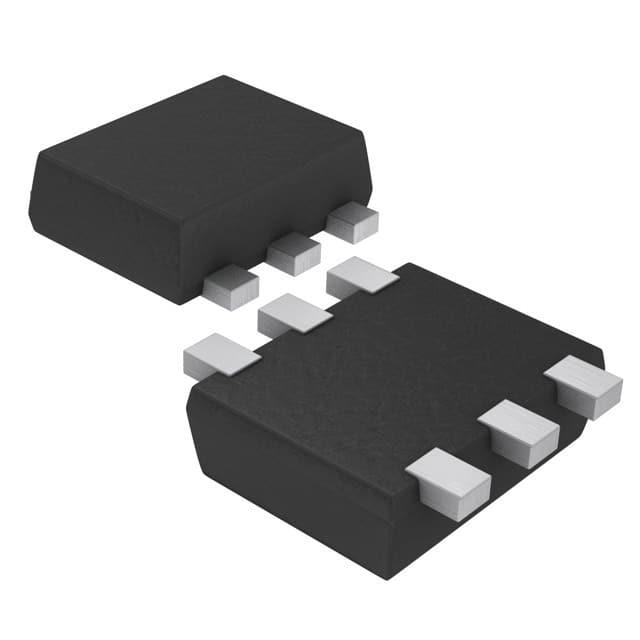

MCH6320-TL-W

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 1.5W(Ta) 10V 1.4V@1mA 5.6nC@ 4.5 V 1个P沟道 12V 70mΩ@ 1.5A,4.5V 405pF@6V SC-88FL 贴片安装 2mm(长度)*1.6mm(宽度)
供应商型号: MCH6320-TL-W-ND
供应商: Digi-Key
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) MCH6320-TL-W

MCH6320-TL-W概述


    产品简介


    MCH6320 是一款高性能的单片P通道功率MOSFET(金属氧化物半导体场效应晶体管),具有出色的驱动能力和高速开关特性。它广泛应用于电源管理、电机驱动、电池保护电路等领域。凭借其低导通电阻(RDS(on))和高击穿电压(V(BR)DSS),MCH6320能够在恶劣的工作环境中稳定运行。

    技术参数


    | 参数名称 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 漏源击穿电压 | V(BR)DSS | -12 | -12 | -12 | V |
    | 栅源漏电流 | IDSS | -10 | -10 | -10 | μA |
    | 导通状态电阻(典型值)| RDS(on) | 54 | 70 | 125 | mΩ |
    | 输入电容 | Ciss | - | 405 | - | pF |
    | 输出电容 | Coss | - | 145 | - | pF |
    | 反向转移电容 | Crss | - | 100 | - | pF |
    | 开启延迟时间 | td(on) | - | 8.8 | - | ns |
    | 关闭延迟时间 | td(off) | - | 41 | - | ns |
    其他关键参数包括:
    - 驱动电压:1.8V
    - 极限工作温度范围:-55°C 至 +150°C
    - 封装形式:MCPH6(SC-88FL, SC-70-6, SOT-363)
    - 热阻:83.3°C/W

    产品特点和优势


    1. 高效率:极低的导通电阻(典型值为70mΩ)显著降低了功耗,提升了整体系统的能源利用效率。
    2. 快速开关:支持高频率开关操作,非常适合高频应用。
    3. 环保合规:符合RoHS标准,无铅且无卤素设计,满足现代环保要求。
    4. 卓越的可靠性:经过严格测试,确保在极端环境下仍能正常工作。

    应用案例和使用建议


    应用案例:
    MCH6320常用于笔记本电脑电源适配器、USB充电器以及工业控制设备中。例如,在电池管理系统中,它可以作为过流保护元件,通过快速切断故障回路来保护系统安全。
    使用建议:
    - 在设计电路时需考虑散热问题,特别是在长时间大电流工作条件下。
    - 建议采用合理的PCB布局以减少寄生电感对开关性能的影响。
    - 若需要更高频率的应用场合,可以搭配专用驱动芯片使用,进一步优化性能。

    兼容性和支持


    MCH6320可与其他主流P通道MOSFET兼容替换,适用于多种主流电路板设计。ON Semiconductor提供了详尽的技术文档和支持服务,包括样品申请、技术咨询等,帮助客户快速完成产品选型及集成。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导通电阻异常增大 | 检查焊接质量或更换新批次产品 |
    | 开关速度慢 | 调整驱动电路参数,增加驱动电流 |
    | 温度过高 | 改善散热措施,如增加散热片或风扇 |

    总结和推荐


    MCH6320是一款兼具高效能与可靠性的P通道功率MOSFET,特别适合于需要高效率和紧凑尺寸的应用场景。其优异的电气特性和广泛的适用范围使其成为众多工程师的理想选择。对于追求高性能、低功耗且注重环保要求的设计项目,我们强烈推荐使用此产品。
    如果您正在寻找一款能够兼顾成本效益与功能强大的解决方案,MCH6320无疑是一个值得信赖的选择!

MCH6320-TL-W参数

参数
FET类型 1个P沟道
Vds-漏源极击穿电压 12V
栅极电荷 5.6nC@ 4.5 V
Vgs(th)-栅源极阈值电压 1.4V@1mA
Ciss-不同 Vds 时的输入最大电容 405pF@6V
Rds(On)-漏源导通电阻 70mΩ@ 1.5A,4.5V
通道数量 -
Id-连续漏极电流 -
Vgs-栅源极电压 10V
配置 -
最大功率耗散 1.5W(Ta)
长*宽*高 2mm(长度)*1.6mm(宽度)
通用封装 SC-88FL
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装
