FDMC2512SDC

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 3W(Ta),66W(Tc) 20V 2.5V@1mA 68nC@ 10V 1个N沟道 25V 2mΩ@ 27A,10V 32A,40A 4.41nF@13V 贴片安装 3.3mm*3.3mm*1mm
供应商型号: FL-FDMC2512SDC
供应商: 海外现货
标准整包数: 1

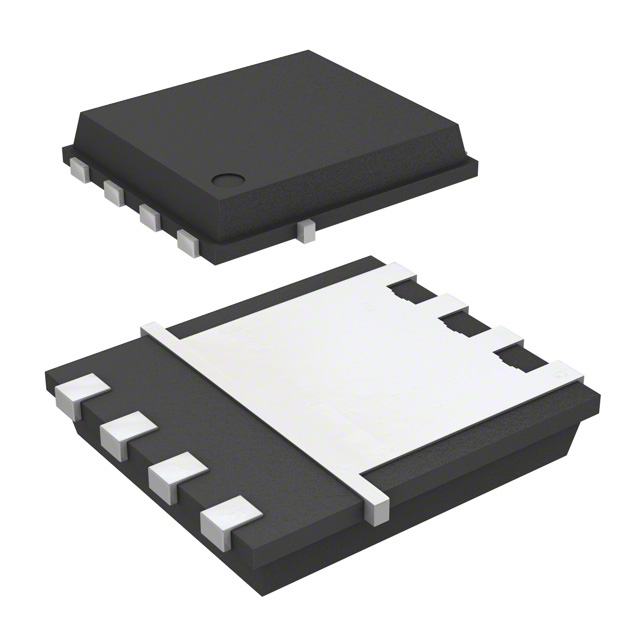

ON SEMICONDUCTOR 场效应管(MOSFET) FDMC2512SDC

FDMC2512SDC概述

    FDMC2512SDC N-Channel Dual CoolTM 33 PowerTrench® SyncFETTM 技术手册

    产品简介


    FDMC2512SDC 是一款由 Fairchild Semiconductor 公司生产的 N-Channel 双通道 MOSFET(金属氧化物半导体场效应晶体管)。该器件采用先进的 PowerTrench® 工艺制造,具备极低的导通电阻(rDS(on)),专为直流/直流转换器同步整流和其他高功率应用设计。其独特的 Dual CoolTM 技术提供了卓越的热管理能力,使得该器件成为电信、服务器和工作站等高可靠性应用的理想选择。

    技术参数


    - 电压范围: VDS = 25 V
    - 连续电流: 40 A(封装限制)
    - 最大导通电阻:
    - VGS = 10 V, ID = 27 A 时: 2.0 mΩ
    - VGS = 4.5 V, ID = 22 A 时: 2.95 mΩ
    - 瞬态电流: 最大单脉冲雪崩能量 EAS = 144 mJ
    - 开关特性:
    - 开启延迟时间 td(on): 14 - 26 ns
    - 关断延迟时间 td(off): 34 - 55 ns
    - 栅极电荷: Qg 总栅极电荷, VGS = 0 V 至 10 V: 49 - 68 nC
    - 工作温度范围: 操作温度 TJ, TSTG: -55°C 至 +150°C

    产品特点和优势


    - 极低的导通电阻: 在各种条件下均能保持较低的 rDS(on),特别是在高电流应用中表现出色。
    - 优秀的热管理: Dual CoolTM 技术通过顶部和底部散热显著降低了热阻,增强了可靠性。
    - 高效的同步整流: 内置的 Schottky 体二极管提高了整体效率。
    - RoHS 合规: 环保材料,符合全球环保标准。

    应用案例和使用建议


    - 应用领域: 直流/直流转换器的同步整流、电信二次侧整流、高端服务器/工作站 Vcore 低压侧。
    - 使用建议:
    - 在高温环境下使用时,需考虑额外的散热措施以确保长期稳定运行。
    - 在高压应用中,建议监测温度变化以避免过热。

    兼容性和支持


    - 兼容性: 与市面上常见的电路板设计兼容,可以方便地进行集成。
    - 支持: Fairchild Semiconductor 提供详细的技术文档和应用指南,用户可以通过官方网站获取最新的技术支持。

    常见问题与解决方案


    - 问题1: 开关过程中温度过高。
    - 解决方案: 使用更大的散热片或者增强通风以降低温度。
    - 问题2: 导通电阻增加导致功耗增大。
    - 解决方案: 检查电流路径是否有阻抗,并优化 PCB 设计以减少阻抗。

    总结和推荐


    FDMC2512SDC 是一款高性能的 N-Channel MOSFET,适用于多种高可靠性应用场景。其独特的 Dual CoolTM 技术和极低的导通电阻使其在市场上具有显著的优势。我们强烈推荐使用该器件,特别是对于需要高效率和高可靠性的应用。
    请注意,在使用前请务必阅读并遵循技术手册中的所有安全规范。

FDMC2512SDC参数

参数
Id-连续漏极电流 32A,40A
FET类型 1个N沟道
Rds(On)-漏源导通电阻 2mΩ@ 27A,10V
Ciss-不同 Vds 时的输入最大电容 4.41nF@13V
通道数量 1
栅极电荷 68nC@ 10V
Vds-漏源极击穿电压 25V
配置 独立式
Vgs-栅源极电压 20V
Vgs(th)-栅源极阈值电压 2.5V@1mA
最大功率耗散 3W(Ta),66W(Tc)
长*宽*高 3.3mm*3.3mm*1mm
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

FDMC2512SDC厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FDMC2512SDC数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FDMC2512SDC FDMC2512SDC数据手册

FDMC2512SDC封装设计

查看详情并下载
Symbol
Footprint
3D Model
