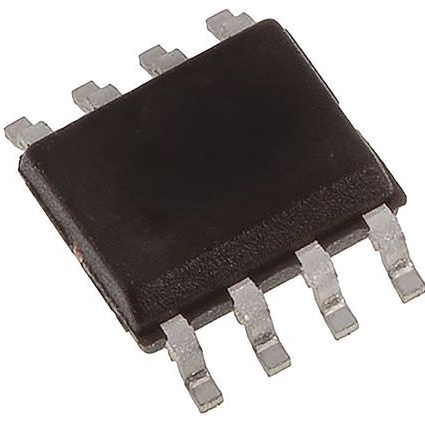

FDS6680AS

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 2.5W(Ta) 20V 3V@1mA 30nC@ 10V 1个N沟道 30V 10mΩ@ 11.5A,10V 11.5A 1.24nF@15V SOIC-8 贴片安装 4.9mm(长度)*3.9mm(宽度)
供应商型号: CY-FDS6680AS
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) FDS6680AS

FDS6680AS概述

    FDS6680AS 30V N-Channel PowerTrench® SyncFET™ 技术手册概述

    产品简介


    FDS6680AS 是一种专为同步 DC-DC 转换器设计的 30V N-通道 MOSFET。它通过集成同步整流技术(SyncFET),将单个 SO-8 封装的 MOSFET 和肖特基二极管的功能融为一体。FDS6680AS 可广泛应用于笔记本电脑、服务器等低侧驱动器,以及各类 DC-DC 转换器中。

    技术参数


    - 额定电压 (VDSS):30 V
    - 连续漏极电流 (ID):11.5 A
    - 最大漏源导通电阻 (RDS(on)):
    - VGS = 10 V:10.0 mΩ
    - VGS = 4.5 V:12.5 mΩ
    - 最大功率耗散 (PD):2.5 W
    - 绝对最高额定温度 (TJ, TSTG):-55 至 +150 °C
    - 热阻 (RθJA):50 °C/W
    - 热阻 (RθJC):25 °C/W

    产品特点和优势


    FDS6680AS 具备多项独特功能和优势,使其成为高效能电源转换的理想选择:
    - 集成肖特基二极管:减少了外部肖特基二极管的需求,简化了电路设计。
    - 高电流处理能力:具备高达 11.5 A 的连续漏极电流。
    - 低栅极电荷:22 nC 的典型值,降低了开关损耗,提升了效率。
    - 高性能沟槽技术:确保超低 RDS(on) 和快速开关速度。

    应用案例和使用建议


    FDS6680AS 在笔记本电脑的低侧驱动器中表现尤为出色。以下是几点使用建议:
    - 最佳工作条件:保持 VGS 电压在 10 V 以上以达到最低的 RDS(on)。
    - 热管理:由于高功率应用可能导致热量积累,建议采用良好的散热设计,如铜质散热垫。
    - 电路设计:注意并行使用的多个 FDS6680AS 器件之间的电气匹配,以保证一致的性能。

    兼容性和支持


    FDS6680AS 与同类标准封装兼容,易于集成到现有电路板中。ON Semiconductor 提供了详尽的技术文档和支持,帮助用户进行设计和测试。

    常见问题与解决方案


    - 问题1:RDS(on) 参数随温度变化如何?
    - 解决办法:根据数据手册,RDS(on) 会随着温度升高而增加。设计时需考虑热补偿机制。

    - 问题2:如何减少逆向恢复电流?
    - 解决办法:优化 PCB 设计以降低寄生电感,从而减小逆向恢复电流的影响。

    总结和推荐


    总体而言,FDS6680AS 凭借其高效能、低成本和简洁的设计,是一款出色的同步整流 MOSFET。特别是在低侧驱动器应用中,其卓越的表现使其成为工程师的首选。强烈推荐将其用于需要高效率和稳定性的电路设计中。
    以上是 FDS6680AS 30V N-Channel PowerTrench® SyncFET™ 的全面技术手册概述,涵盖产品介绍、技术参数、优势、应用案例、兼容性及支持、常见问题解答以及总结推荐,希望对您有所帮助。

FDS6680AS参数

参数
通道数量 1
FET类型 1个N沟道
最大功率耗散 2.5W(Ta)
栅极电荷 30nC@ 10V
Ciss-不同 Vds 时的输入最大电容 1.24nF@15V
Vgs(th)-栅源极阈值电压 3V@1mA
Vds-漏源极击穿电压 30V
Rds(On)-漏源导通电阻 10mΩ@ 11.5A,10V
配置 独立式quaddraintriplesource
Id-连续漏极电流 11.5A
Vgs-栅源极电压 20V
长*宽*高 4.9mm(长度)*3.9mm(宽度)
通用封装 SOIC-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
