NTNS0K8N021ZTCG

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi N沟道增强型MOSFET管 NTN系列, Vds=20 V, 220 mA, xDFN3封装, 3引脚
供应商型号: 2025714
供应商: 海外现货
标准整包数: 100

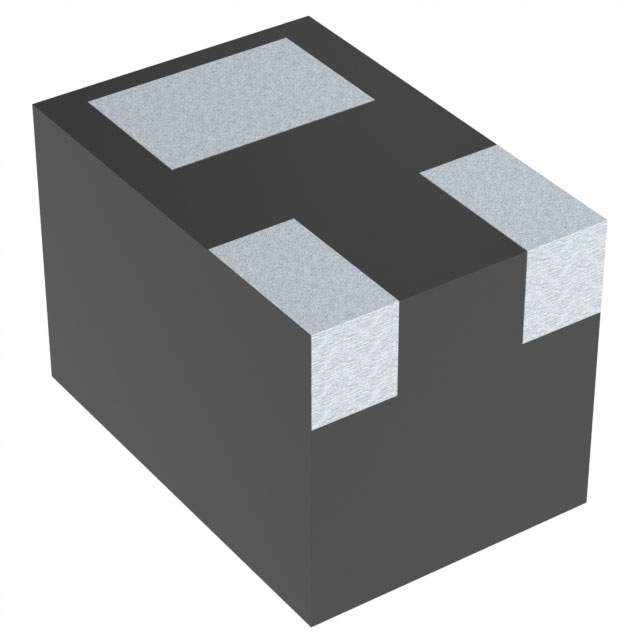

ON SEMICONDUCTOR 场效应管(MOSFET) NTNS0K8N021ZTCG

NTNS0K8N021ZTCG概述

    MOSFET - Power, Single N-Channel, Small Signal

    1. 产品简介


    该电子元器件是单通道N沟道金属氧化物半导体场效应晶体管(MOSFET),主要用于小信号负载开关、高速接口和电平转换。这款器件专为极其空间受限的应用而设计,具备出色的电气特性和可靠性。

    2. 技术参数


    以下是该MOSFET的主要技术规格和性能参数:
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 漏极-源极电压 | VDSS | - | - | 20 | V |
    | 栅极-源极电压 | VGS | ±8 | - | - | V |
    | 连续漏极电流(注1) | ID | 158 | 220 | - | mA |
    | 脉冲漏极电流 | IDM | - | - | 846 | mA |
    | 工作结温和存储温度范围 | TJ, TSTG | -55 | - | 150 | °C |
    | 表面电流(体二极管)(注2) | IS | - | - | 200 | mA |
    | 热阻抗(稳态) | RθJA | 751 | - | 998 | °C/W |
    其他关键参数包括:漏源导通电阻(RDS(on))、输入电容(CISS)、输出电容(COSS)和反向传输电容(CRSS)。在不同电压下的RDS(on)变化情况,以及漏极-源极泄漏电流(IDSS)随温度的变化也是重要的参考指标。

    3. 产品特点和优势


    - 低轮廓超小型封装:XDFN3(0.62 x 0.42 x 0.4 mm),非常适合空间受限的应用。
    - 1.5 V栅极驱动:简化电路设计。
    - 无铅、无卤素和无BFR材料:环保且符合RoHS标准。
    - 广泛的工作温度范围:-55°C至150°C。
    这些特性使得该MOSFET在需要高性能、高可靠性的应用中表现出色。

    4. 应用案例和使用建议


    - 小信号负载开关:用于需要极高集成度的场合。
    - 高速接口:适合高速通信接口的设计。
    - 电平转换:用于不同电压等级之间的信号转换。
    使用时,确保栅极电压不超过±8V,并注意散热,以避免过热导致的功能失效。此外,在选择外部电路元件时,应注意其电气特性和工作温度范围,以确保整体系统的稳定运行。

    5. 兼容性和支持


    该MOSFET可以与各种常见的电子元件和设备兼容。制造商提供了全面的技术支持,包括北美的技术支持热线和技术文档下载服务。

    6. 常见问题与解决方案


    - Q:如何测试MOSFET的栅极泄漏电流?
    - A: 使用万用表测量VGS = 0V时的IGSS,预期应在±100 nA范围内。

    - Q:如何防止过热损坏?
    - A: 确保良好的散热设计,可以使用散热片或者风扇辅助散热。

    7. 总结和推荐


    这款N-通道MOSFET凭借其低轮廓封装、环保特性及广泛的温度适应性,非常适合在空间受限且要求高性能的小信号应用中使用。强烈推荐给对这些方面有严格需求的设计工程师。
    总体而言,该MOSFET具有出色的电气性能和可靠性,适合作为各种应用场景的首选解决方案。

NTNS0K8N021ZTCG参数

参数
Rds(On)-漏源导通电阻 1.5Ω@ 100mA,4.5V
Ciss-不同 Vds 时的输入最大电容 12.3pF@15V
Vgs-栅源极电压 8V
通道数量 -
Vds-漏源极击穿电压 20V
Vgs(th)-栅源极阈值电压 1V@ 250µA
配置 -
FET类型 1个N沟道
Id-连续漏极电流 220mA
栅极电荷 -
最大功率耗散 125mW(Ta)
通用封装 XDFN-3
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NTNS0K8N021ZTCG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NTNS0K8N021ZTCG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR NTNS0K8N021ZTCG NTNS0K8N021ZTCG数据手册

NTNS0K8N021ZTCG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 2.0097
2000+ ¥ 1.9502
4000+ ¥ 1.9109
库存: 7469
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 200.97
