NTBLS0D7N06C

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi, 场效应管Mosfet
供应商型号: NTBLS0D7N06C
供应商: 国内现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) NTBLS0D7N06C

NTBLS0D7N06C概述

    # NTBLS0D7N06C MOSFET 技术手册概述

    产品简介


    基本介绍

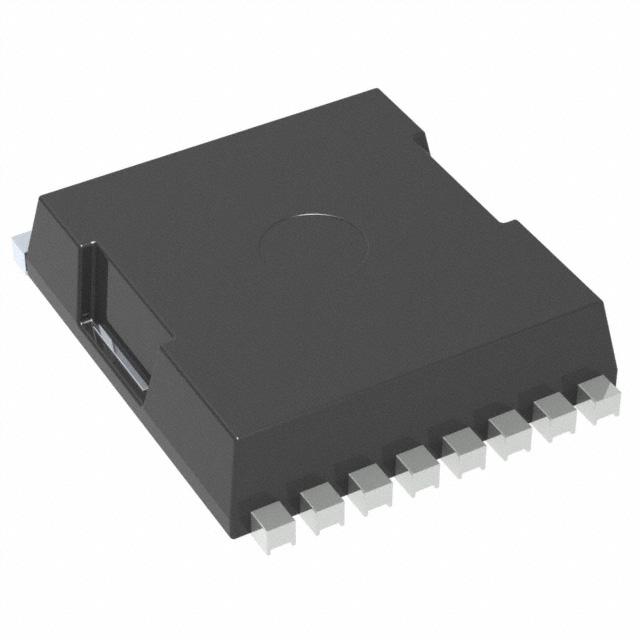

    NTBLS0D7N06C 是一款单通道 N 沟道功率 MOSFET(金属氧化物半导体场效应晶体管),采用 TOLL 封装形式。此款 MOSFET 旨在用于各种高效率电源管理应用,特别适合于需要低导通电阻和高开关频率的应用场景。
    主要功能
    - 低导通电阻:NTBLS0D7N06C 具有低导通电阻(0.75 mΩ@10V, 1.2 mΩ@6V),能够显著减少导通损耗。
    - 低栅极电荷:低栅极电荷(QG)可以有效减少驱动器损耗。
    - 低噪声和 EMI:能够降低开关噪声和电磁干扰(EMI)。
    应用领域
    - 功率工具、电池驱动吸尘器
    - 无人机/无人驾驶飞行器、物料搬运
    - 电池管理系统/存储、智能家居自动化

    技术参数


    | 参数名称 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 栅极-源极电压 | VGS | ±20 V |
    | 漏极-源极电压 | VDSS 60 | V |
    | 持续漏极电流 | ID | 470 A |
    | 脉冲漏极电流 | IDM 900 | A |
    | 热阻(结到壳) | RJC 0.48 | °C/W |
    | 热阻(结到环境) | RJA 36 | °C/W |
    | 最大结温和存储温度 | TJ, Tstg -55~175| °C |
    | 零栅极电压漏极电流 | IDSS | 10 100 | µA |

    产品特点和优势


    - 低 RDS(on):导通电阻低,可显著减少功率损耗。
    - 低栅极电荷:降低栅极充电所需的能量,从而减少驱动损耗。
    - 低噪声/EMI:设计具有低噪声和电磁干扰性能,适用于对电磁干扰敏感的应用场合。
    - 无铅材料,无卤素/溴化阻燃剂:符合RoHS标准,环保友好。

    应用案例和使用建议


    应用案例
    - 在无人机系统中,作为电动机驱动的高效开关,有助于提高电池寿命和飞行时间。
    - 在电池管理系统中,作为关键的电力转换组件,能够有效管理电池能量流动。
    使用建议
    - 确保在高电流应用中正确散热,以避免因过热导致的性能下降或损坏。
    - 在电池供电设备中使用时,注意电源管理以延长电池使用寿命。

    兼容性和支持


    - 该产品与其他主流电子元器件和设备高度兼容,适用于多种应用场合。
    - 制造商提供了全面的技术支持和维护服务,确保用户能够充分利用该产品的功能和性能。

    常见问题与解决方案


    1. 问题:在高电流应用中,器件过热怎么办?
    - 解决办法:确保采用有效的散热方案,如安装散热片或强制风冷,以保持器件在安全的工作温度范围内运行。
    2. 问题:无法达到额定电流怎么办?
    - 解决办法:检查电路设计和布线是否合理,确保所有连接点都接触良好。如果必要,增加散热措施。

    总结和推荐


    评估

    总结


    NTBLS0D7N06C MOSFET 以其出色的低导通电阻和低噪声特性,在功率管理和高频开关应用中表现出色。它的无铅环保设计也使其成为绿色电子产品的首选。
    推荐使用
    鉴于其优异的性能和可靠性,强烈推荐在各类功率管理和高频开关应用中使用 NTBLS0D7N06C。同时建议结合具体应用场景进行适当的散热设计和电路优化。

NTBLS0D7N06C参数

参数
Rds(On)-漏源导通电阻 750μΩ@ 80A,10V
Id-连续漏极电流 470A
通道数量 -
Ciss-不同 Vds 时的输入最大电容 13.73nF@30V
Vgs(th)-栅源极阈值电压 4V@ 661µA
Vgs-栅源极电压 20V
Vds-漏源极击穿电压 60V
FET类型 1个N沟道
栅极电荷 170nC@ 10 V
最大功率耗散 4.2W(Ta),314W(Tc)
配置 -
通用封装 HPSOF-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NTBLS0D7N06C厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NTBLS0D7N06C数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR NTBLS0D7N06C NTBLS0D7N06C数据手册

NTBLS0D7N06C封装设计

查看详情并下载
Symbol
Footprint
3D Model
