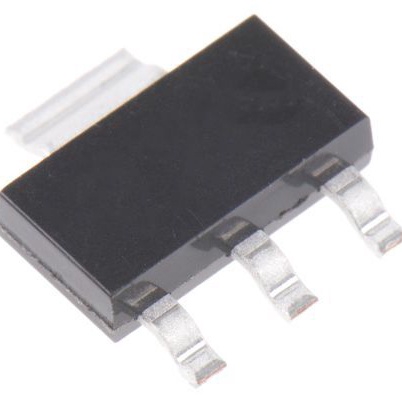

FDT4N50NZU

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi N沟道MOS管 UniFET II系列, Vds=500 V, 2 A, SOT-223封装, 表面贴装, 3引脚
供应商型号: 3766137
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) FDT4N50NZU

FDT4N50NZU概述

    FDT4N50NZU MOSFET 技术手册概述

    产品简介


    FDT4N50NZU 是 ON Semiconductor 推出的一款高性能 N-通道超快恢复场效应晶体管(Ultra FRFET)系列的一部分。作为 UniFET II 系列的一员,它具有卓越的开关性能和高击穿电压。这款 MOSFET 主要应用于电源转换应用中,如功率因数校正(PFC)、平板显示器(FPD)电视电源和计算机/显示电源供应。

    技术参数


    - 基本规格:
    - 击穿电压(BVDSS):500 V
    - 漏极电流(ID):连续电流 2 A,脉冲电流 6 A
    - 门极对源极电压(VGSS):±25 V
    - 工作温度范围(TJ):-55°C 至 +150°C
    - 最大功率耗散(PD):2 W(在 25°C 时)

    - 电气特性:
    - 静态漏源导通电阻(RDS(on)):典型值为 2.42 Ω(在 VGS=10 V 和 ID=1 A 条件下)
    - 输入电容(Ciss):476 pF
    - 输出电容(Coss):43 pF
    - 传输电容(Crss):2.7 pF

    - 动态特性:
    - 开启延时时间(td(on)):16 ns
    - 关闭延时时间(td(off)):34 ns
    - 体二极管反向恢复时间(trr):小于 50 ns

    - 其他特性:
    - 典型的栅极电荷(Qg(tot)):9.1 nC
    - 单次脉冲雪崩能量(EAS):46 mJ

    产品特点和优势


    - 超低导通电阻:典型值为 2.42 Ω,使其成为低功耗应用的理想选择。
    - 超低栅极电荷:典型值为 9.1 nC,有助于提高系统效率。
    - 高可靠性:100% 进行了雪崩测试,确保在极端条件下的稳定性。
    - 优越的体二极管性能:反向恢复时间和 dv/dt 免疫性分别达到 24 ns 和 20 V/ns,比普通平面 MOSFET 更优秀。

    应用案例和使用建议


    - 应用场景:
    - 计算机/显示电源供应
    - 工业电源供应
    - 消费级电源供应

    - 使用建议:
    - 在设计开关电源转换器时,可以考虑减少外部组件以提升系统可靠性。
    - 由于其高 dv/dt 免疫性,适用于快速开关电路。

    兼容性和支持


    - 兼容性: 本产品具有较好的通用性,能够与其他常见的电子元器件兼容,特别适合需要高电压、高速度的场合。
    - 支持: ON Semiconductor 提供详细的技术文档和在线技术支持,包括欧洲、中东、非洲地区的电话技术支持,方便用户解决应用过程中的问题。

    常见问题与解决方案


    - 问题1: 导通电阻过高
    - 解决方案: 检查 VGS 是否达到标准值,若未达到则增加驱动电压。
    - 问题2: 高温环境下性能下降
    - 解决方案: 使用散热片或其他散热方法来降低工作温度。

    总结和推荐


    总体来看,FDT4N50NZU 是一款高性能的 MOSFET,特别适合用于高要求的电源转换应用。其低导通电阻和优秀的开关性能使其在市场上具有较强的竞争力。建议在涉及高性能电源转换的应用中优先选用此产品。

FDT4N50NZU参数

参数
Ciss-不同 Vds 时的输入最大电容 476pF@ 25V
配置 -
Vds-漏源极击穿电压 500V
Vgs-栅源极电压 25V
通道数量 -
最大功率耗散 2W
FET类型 1个N沟道
栅极电荷 9.1nC@ 10V
Vgs(th)-栅源极阈值电压 5.5V
Rds(On)-漏源导通电阻 3Ω@ 10V
Id-连续漏极电流 2A
通用封装 SOT-223
安装方式 贴片安装
包装方式 卷带包装
